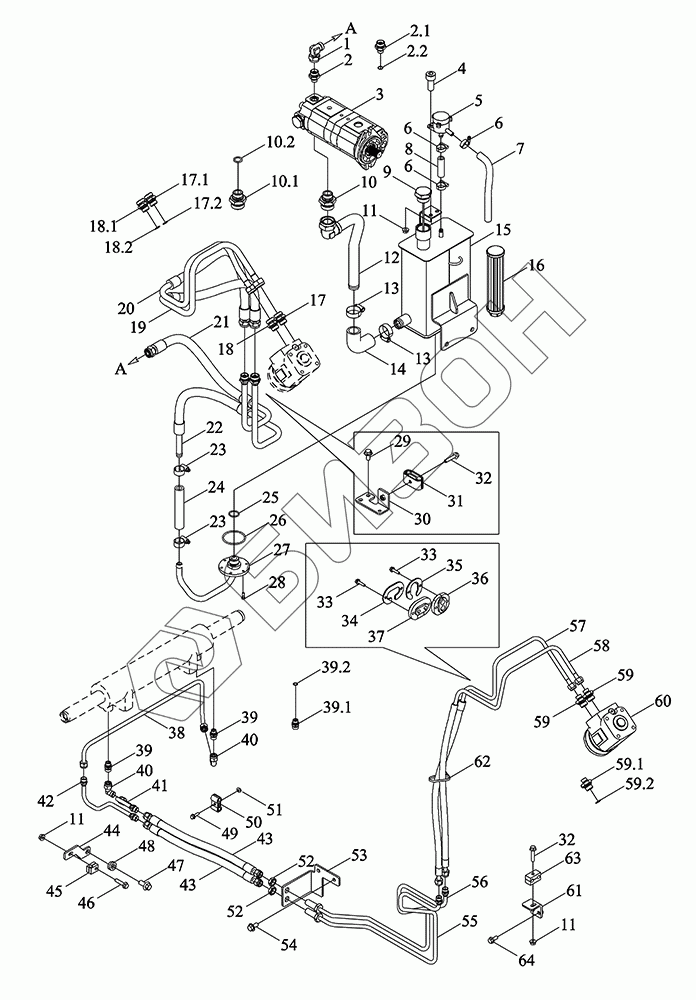

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Механизм рулевого управления гидравлический
1
2.1
2.2
3
4
5
6
6
6
7
8
9
10.1
10.2
11
11
11
12
13
13
14
15
16
17.1
17.2
18.1
18.2
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39.1
39.2
40
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59.1
59.2
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D402020034K | TM5D402020034K | Кронштейн |
Загрузка ...
|
|
| TM5D402020000K | TM5D402020000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | GBT3754-L15 | Фитинг с коническим уплотнением комбинированный угловой |
Загрузка ...
|
|
| 2.1 | TS06402290038 | Штуцер соединительный |
Загрузка ...
|
|
| 2.2 | TG1654.402B-02 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | TM5D402020025K | Насос шестеренный |
Загрузка ...
|
|
| 4 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M8X20-8.8-A2L |
Загрузка ...
|
|
| 5 | TL02551020002 | Корпус |
Загрузка ...
|
|
| 6 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 7 | TS06402450041 | Шланг резиновый |
Загрузка ...
|
|
| 8 | TS06402450040 | Шланг резиновый |
Загрузка ...
|
|
| 9 | TS06402450046a | Ввёртыш |
Загрузка ...
|
|
| 10.1 | TS08582020011 | Корпус прямого соединения D28-M27 |
Загрузка ...
|
|
| 10.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 11 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 12 | TM5D402020010K | Труба масловсасывающая |
Загрузка ...
|
|
| 13 | Q67638 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 14 | TD2S402140008a | Шланг всасывания масла |
Загрузка ...
|
|
| 15 | TD2S402140005 | Бак гидравлический |
Загрузка ...
|
|
| 16 | TS06402450032 | Фильтр возврата масла |
Загрузка ...
|
|
| 17.1 | GBT3733-L16 | Штуцер соединительный |
Загрузка ...
|
|
| 17.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 18.1 | TS12402010003 | Корпус соединителя M20-15 |
Загрузка ...
|
|
| 18.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 19 | TM5D402020029K | Шланг |
Загрузка ...
|
|
| 20 | TM5D402020030K | Шланг |
Загрузка ...
|
|
| 21 | TM5D402020026K | Маслопровод |
Загрузка ...
|
|
| 22 | TM5D402020027aK | Колонка рулевая и кронштейн |
Загрузка ...
|
|
| 23 | Q67627 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 24 | TD2S402050019K | Шланг возврата масла |
Загрузка ...
|
|
| 25 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 26 | GBT3452.1-58.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 27 | TS06402530027a | Фланец |
Загрузка ...
|
|
| 28 | GBT70.1-M5X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M5X16-8.8-A2L |
Загрузка ...
|
|
| 29 | GBT5789-M10X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TM5D402020022K | Кронштейн |
Загрузка ...
|
|
| 31 | TB3S403010002K | Прокладка |
Загрузка ...
|
|
| 32 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 33 | GBT5789-M6X25-8.8-A2L | Болт с шестигранной головкой и фланцем M6X25-8.8-A2L |
Загрузка ...
|
|
| 34 | TD904.402X-01 | Зажим -01 |
Загрузка ...
|
|
| 35 | TD904.402X-02 | Зажим-02 |
Загрузка ...
|
|
| 36 | TD2S402120003 | Подушка амортизационная |
Загрузка ...
|
|
| 37 | TD904.402X-03 | Прокладка амортизирующая -01 |
Загрузка ...
|
|
| 38 | TS06402450065 | Труба |
Загрузка ...
|
|
| 39.1 | TS06402290038 | Штуцер соединительный |
Загрузка ...
|
|
| 39.2 | TG1654.402B-02 | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | GBT3754-L10 | Фитинг комбинированный угловой с коническим уплотнением |
Загрузка ...
|
|
| 41 | TS06402500003 | Труба |
Загрузка ...
|
|
| 42 | TS06402450063 | Труба |
Загрузка ...
|
|
| 43 | TE254.402F.8a | Шланг резиновый |
Загрузка ...
|
|
| 44 | TS06402450067 | Кронштейн масляной трубы |
Загрузка ...
|
|
| 45 | TB454.40X-01 | Хомут для трубы с одним отверстием |
Загрузка ...
|
|
| 46 | GBT5789-M8X35-8.8-A2L | Болт с шестигранной головкой и фланцем M8X35-8.8-A2L |
Загрузка ...
|
|
| 47 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X1.5X25-8.8-A3L |
Загрузка ...
|
|
| 48 | TS06402450068 | Шайба |
Загрузка ...
|
|
| 49 | GBT5789-M6X20-8.8-A2L | Болт с шестигранной головкой и фланцем M6X20-8.8-A2L |
Загрузка ...
|
|
| 50 | TS06402050015 | Хомут масляной трубы и резиновая прокладка приклеены |
Загрузка ...
|
|
| 51 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 52 | GBT5649-M16X1.5-A3L | Гайки стопорные для трубной арматуры |
Загрузка ...
|
|
| 53 | TM5D402020017K | Кронштейн |
Загрузка ...
|
|
| 54 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 55 | TM5D402020014K | Труба стальная |
Загрузка ...
|
|
| 56 | TM5D402020013K | Трубопровод топливный |
Загрузка ...
|
|
| 57 | TD2S402010032 | Маслопровод |
Загрузка ...
|
|
| 58 | TD2S402010031 | Маслопровод |
Загрузка ...
|
|
| 59.1 | TS12402010031 | Корпус соединителя M20-10 |
Загрузка ...
|
|
| 59.2 | TS09580010007 | Кольцо уплотнительное 17.3x2.2-m20x1.5 |
Загрузка ...
|
|
| 60 | TP4P402010007K | Механизм рулевой |
Загрузка ...
|
|
| 61 | TM5D402020016K | Кронштейн |
Загрузка ...
|
|
| 62 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 63 | FT354.40C.121 | Хомут двойной для труб |
Загрузка ...
|
|
| 64 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
