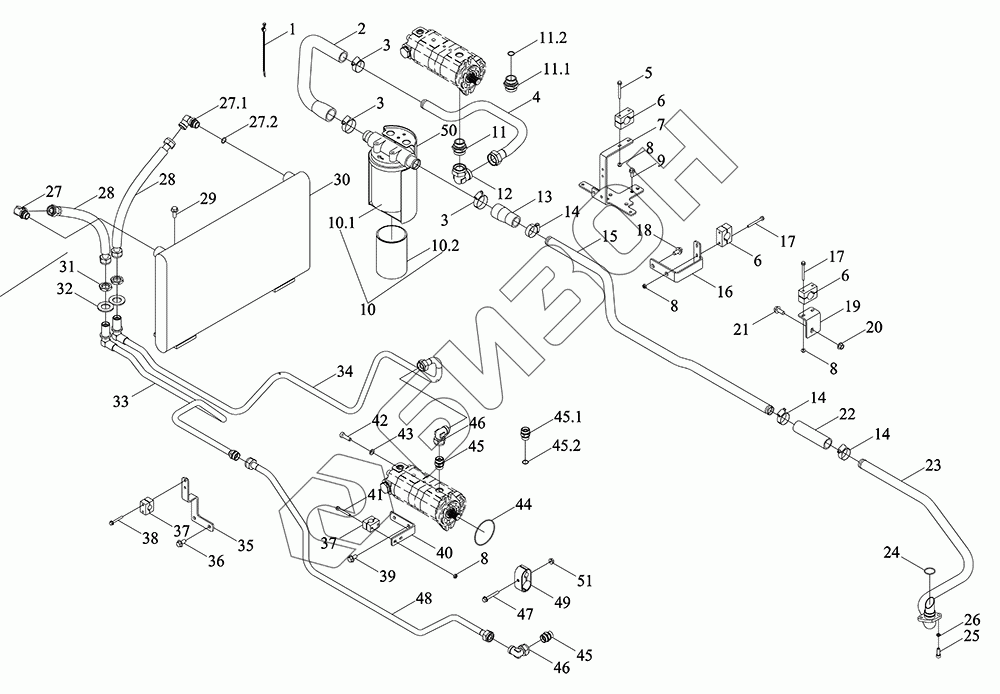

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Механизм рулевого управления гидравлический 2
1
2
3
3
3
4
5
6
6
7
8
8
8
8
9
10
10.1
10.2
11.1
11.2
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27.1
27.2
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45.1
45.2
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D402020000K | TM5D402020000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | BZF0059-201 | Хомут гибкий |
Загрузка ...
|
|
| 2 | TM5D402020004K | Шланг всасывания масла |
Загрузка ...
|
|
| 3 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 4 | TM5D402020001K | Маслопровод |
Загрузка ...
|
|
| 5 | GBT5789-M6X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS06402290035 | Зажим трубный |
Загрузка ...
|
|
| 7 | TM5D402020019K | Кронштейн |
Загрузка ...
|
|
| 8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 10.1 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 10.2 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 11.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 11.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | GBT3754-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | TD2S402010037 | Шланг всасывания масла |
Загрузка ...
|
|
| 14 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 15 | TM5D402020002K | Труба длинная |
Загрузка ...
|
|
| 16 | TM5D402020020K | Кронштейн |
Загрузка ...
|
|
| 17 | GBT5789-M6X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TS06402290024 | Кронштейн |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | TA700.58-02 | Шланг всасывания масла |
Загрузка ...
|
|
| 23 | TS06402290009 | Патрубок |
Загрузка ...
|
|
| 24 | GBT3452.1-29.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 25 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 26 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 27.1 | GBT3738-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 27.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | TS06402290018 | Труба подачи масла |
Загрузка ...
|
|
| 29 | GBT5789-M10X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TS06402290002 | Радиатор |
Загрузка ...
|
|
| 31 | GBT3763-M26X1.5 | Болт |
Загрузка ...
|
|
| 32 | GBT97.1-27-A3L | Шайба плоская |
Загрузка ...
|
|
| 33 | TM5D402020006K | Труба отвода масла |
Загрузка ...
|
|
| 34 | TM5D402020005K | Труба стальная подачи масла |
Загрузка ...
|
|
| 35 | TM5D402020018K | Кронштейн |
Загрузка ...
|
|
| 36 | GBT5789-M10X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 37 | TS06581120018 | Зажим трубный |
Загрузка ...
|
|
| 38 | GBT5789-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 39 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 40 | TM5D402020015K | Кронштейн |
Загрузка ...
|
|
| 41 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 42 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 43 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 44 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 45.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 45.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 46 | GBT3754-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 47 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 48 | TM5D402020007K | Труба отвода масла |
Загрузка ...
|
|
| 49 | TS06402290031 | Прокладка |
Загрузка ...
|
|
| 50 | TM6R403010010K | Кожух защитный масляного фильтра |
Загрузка ...
|
|
| 51 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
