Графический каталог запасных частей к технике: LOVOL TM5D2A1304-003K. Приточная система

Тип техники

Марка

Модель

Схема

2.1

2.2

2.3

2.4

2.5

9.1

9.2

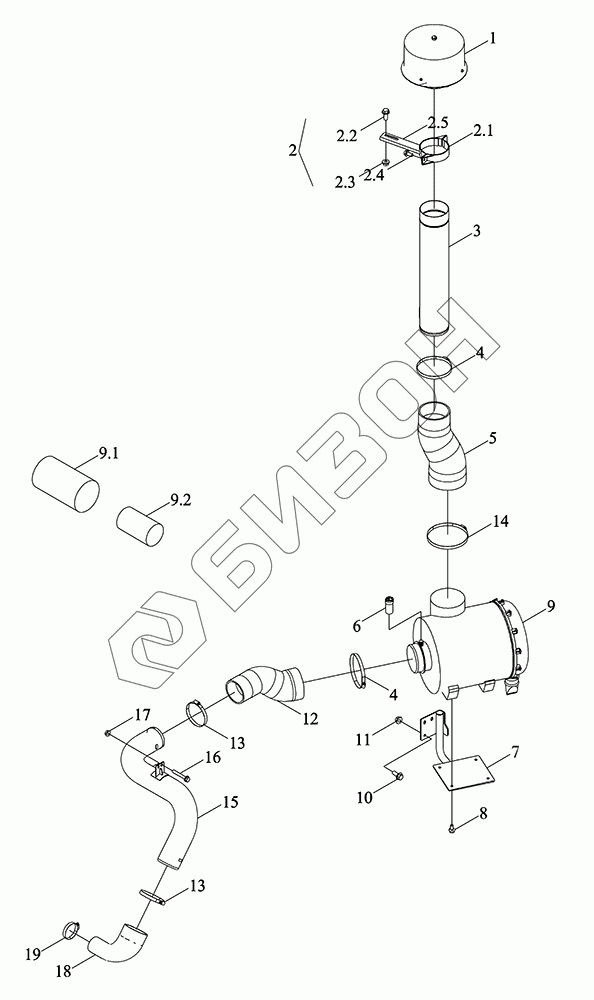

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D110050000K	TM5D110050000K	Система приточная	Загрузка ...
1	TH02110010008	Фильтр воздуха предварительный	Загрузка ...
2.1	TG1654.11A.5.1	Зажим трубный	Загрузка ...
2.2	GBT5789-M10X25-8.8-A2L	Болт с фланцем	Загрузка ...
2.3	GBT6177.1-M10-8-A3L	Гайка с фланцем	Загрузка ...
2.4	GBT5789-M10X20-8.8-A2L	Болт с фланцем	Загрузка ...
2.5	TH02110010009	Зажим трубный и планка монтажная	Загрузка ...
3	TM5D110050011K	Труба стальная	Загрузка ...
4	Q676152	Хомут для шланга с червячным приводом типа B	Загрузка ...
5	TM5D110050006K	Шланг резиновый	Загрузка ...
6	TX1S110150003	Указатель	Загрузка ...
7	TM5D110050001K	Кронштейн	Загрузка ...
8	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
9	TX1S110080014	Фильтр воздушный	Загрузка ...
9.1	TX1S110080015	Фильтроэлемент	Загрузка ...
9.2	TX1S110080016	Фильтроэлемент	Загрузка ...
10	GBT5789-M10X25-8.8-A3L	Болт с фланцем	Загрузка ...
11	GBT6177.1-M10-8-A3L	Гайка с фланцем	Загрузка ...
12	TM5D110050005K	Шланг резиновый	Загрузка ...
13	Q676114	Хомут шланга B-типа	Загрузка ...
14	Q676178	Хомут для шланга с червячным приводом типа B	Загрузка ...
15	TM5D110050010K	Труба стальная	Загрузка ...
16	GBT5789-M8X55-8.8-A2L	Болт с фланцем	Загрузка ...
17	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
18	TX1S110080004	Шланг резиновый	Загрузка ...
19	Q67676	Хомут шланга B-типа	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
