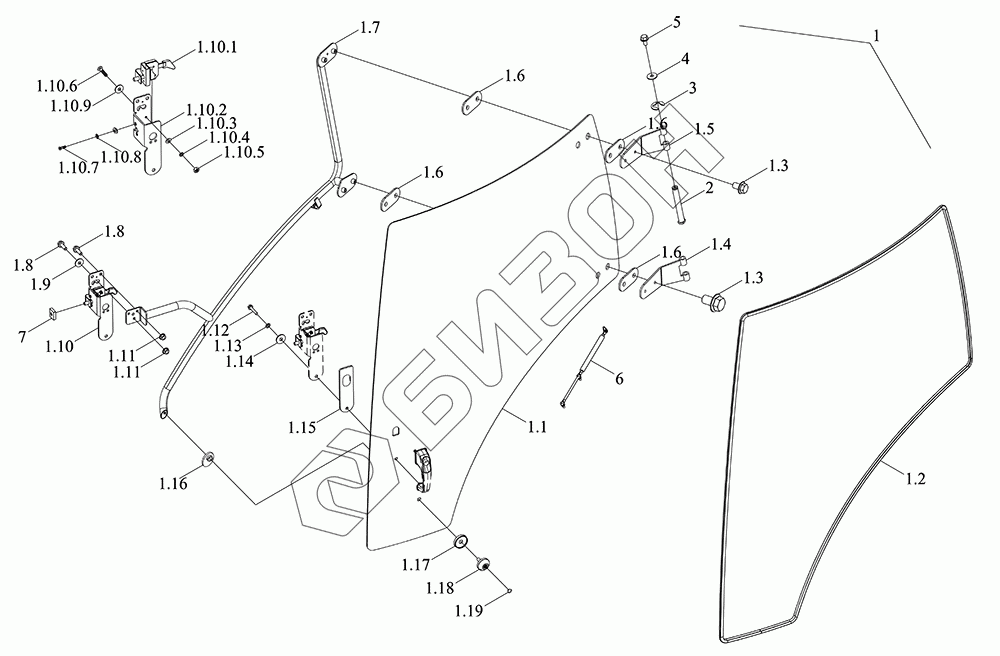

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Дверь левая
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
1.6
1.6
1.6
1.7
1.8
1.8
1.9
1.10
1.10.1
1.10.2
1.10.3
1.10.4
1.10.5
1.10.6
1.10.7
1.10.8
1.10.9
1.11
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D451200000K | TM5D451200000K | Кабина в сборе |
Загрузка ...
|
|
| TM5D451110001K | TM5D451110001K | Комплектующие кабины |
Загрузка ...
|
|
| TM6W451032200 | TM6W451032200 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TM6W451032201 | Дверь |
Загрузка ...
|
|
| 1.1 | TM6W451032204a | Стекло |
Загрузка ...
|
|
| 1.2 | TS06451013102 | Лента уплотнительная двери |
Загрузка ...
|
|
| 1.3 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой и фланцем M10X16-8.+J722:J8118-A3L |
Загрузка ...
|
|
| 1.4 | TM6W451032207 | Петля |
Загрузка ...
|
|
| 1.5 | TM6W451032206 | Петля |
Загрузка ...
|
|
| 1.6 | TM6W451032214 | Прокладка резиновая |
Загрузка ...
|
|
| 1.7 | TM6W451032202 | Поручень |
Загрузка ...
|
|
| 1.8 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 1.9 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 1.10 | TS06451013017 | Узел сборочный замка левой двери |
Загрузка ...
|
|
| 1.10.1 | TS06451013210 | Узел замка левой двери |
Загрузка ...
|
|
| 1.10.2 | TS06451013116 | Кронштейн установки замка левой двери |
Загрузка ...
|
|
| 1.10.3 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 1.10.4 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 1.10.5 | GBT6170-M6-8-A2L | Гайка шестигранная, тип 1 M6-8-A2L |
Загрузка ...
|
|
| 1.10.6 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L |
Загрузка ...
|
|
| 1.10.7 | GBT819.1-M6X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 1.10.8 | GBT956.1-6 | Шайба коническая стопорная 6 |
Загрузка ...
|
|
| 1.10.9 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 1.11 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 1.12 | GBT5789-M6X35-8.8-A2L | Болт с шестигранной головкой и фланцем M6X35-8.8-A2L |
Загрузка ...
|
|
| 1.13 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 1.14 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 1.15 | TS04451013001 | Прокладка кронштейна замка двери |
Загрузка ...
|
|
| 1.16 | TS06451013121 | Уплотнитель внутренний стекла двери |
Загрузка ...
|
|
| 1.17 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 1.18 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 1.19 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 2 | TS06451013002a | Штифт дверной петли |
Загрузка ...
|
|
| 3 | GBT896-12-A3L | Кольцо пружинное стопорное 12-A3L |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 6 | TM6W451032208 | Пружина двери газовая |
Загрузка ...
|
|
| 7 | TS04451013002 | Гайка штифта замка двери |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
