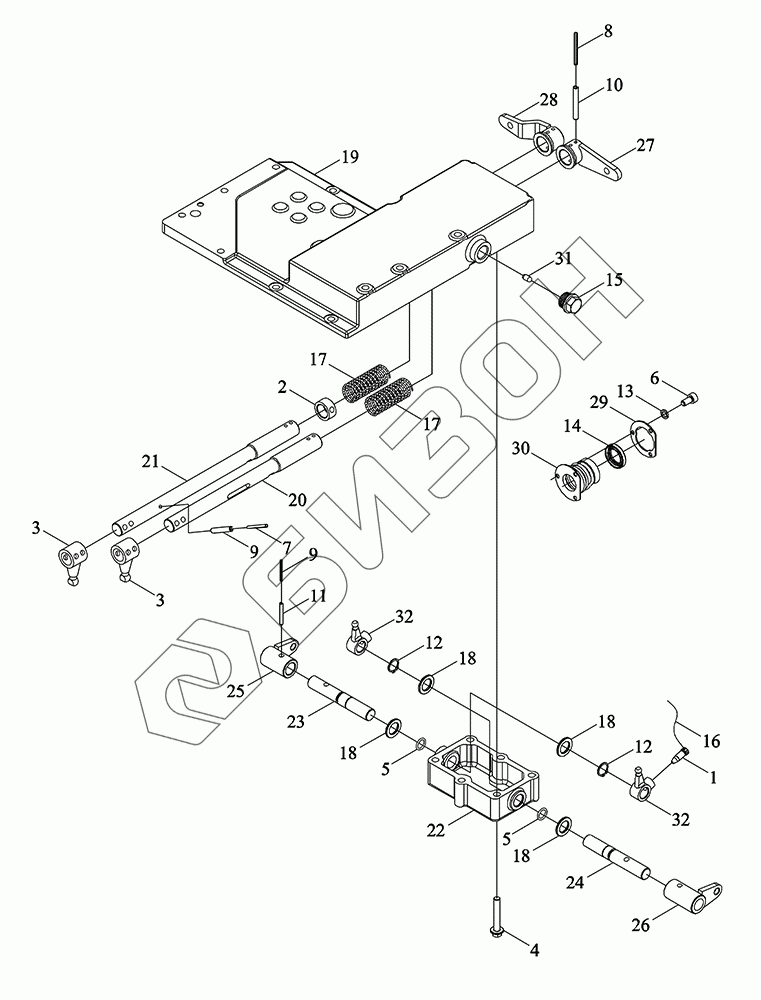

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм управления 3
1
2
3
3
4
5
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D373010001K | TM5D373010001K | Механизм управления |
Загрузка ...
|
|
| TM5D373010000K | TM5D373010000K | Механизм управления |
Загрузка ...
|
|
| TM5D373010006K | TM5D373010006K | Крышка управляющяя |
Загрузка ...
|
|
| 1 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 2 | FT800A.37.314 | Втулка |
Загрузка ...
|
|
| 3 | FT800A.37.315a | Поводок |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X60-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | GBT70.1-M6X12-8.8-A2L | Винт |
Загрузка ...
|
|
| 7 | GBT879.1-3X32 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 8 | GBT879.1-3X40 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 9 | GBT879.1-5X32 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 10 | GBT879.1-5X40 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 11 | GBT879.1-8X32 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 12 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 13 | GBT93-6-A2L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | GBT9877.1-FB25X40X7D | Манжета |
Загрузка ...
|
|
| 15 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 16 | TF1004.374-02 | Проволока стальная |
Загрузка ...
|
|
| 17 | TF1254.373.1-02 | Пружина |
Загрузка ...
|
|
| 18 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 19 | TM5D373010005K | Крышка верхняя |
Загрузка ...
|
|
| 20 | TM5D373010007K | Вал |
Загрузка ...
|
|
| 21 | TM5D373010026K | Вал |
Загрузка ...
|
|
| 22 | TM5Q373040006 | Крышка нижняя |
Загрузка ...
|
|
| 23 | TM5Q373040040 | Вал гибкий |
Загрузка ...
|
|
| 24 | TM5Q373050048 | Вал гибкий |
Загрузка ...
|
|
| 25 | TM5Q373050050 | Рычаг качающийся |
Загрузка ...
|
|
| 26 | TM5Q373050051 | Рычаг качающийся |
Загрузка ...
|
|
| 27 | TM5Q373050053 | Рычаг качающийся |
Загрузка ...
|
|
| 28 | TM5Q373050055 | Рычаг качающийся |
Загрузка ...
|
|
| 29 | TM6W373010025a | Скоба ограничительная |
Загрузка ...
|
|
| 30 | TM6W373010068 | Втулка уплотнительная |
Загрузка ...
|
|
| 31 | TP4M373010013 | Штырь запирающий |
Загрузка ...
|
|
| 32 | TV2C373010005 | Гнездо подводкового блока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
