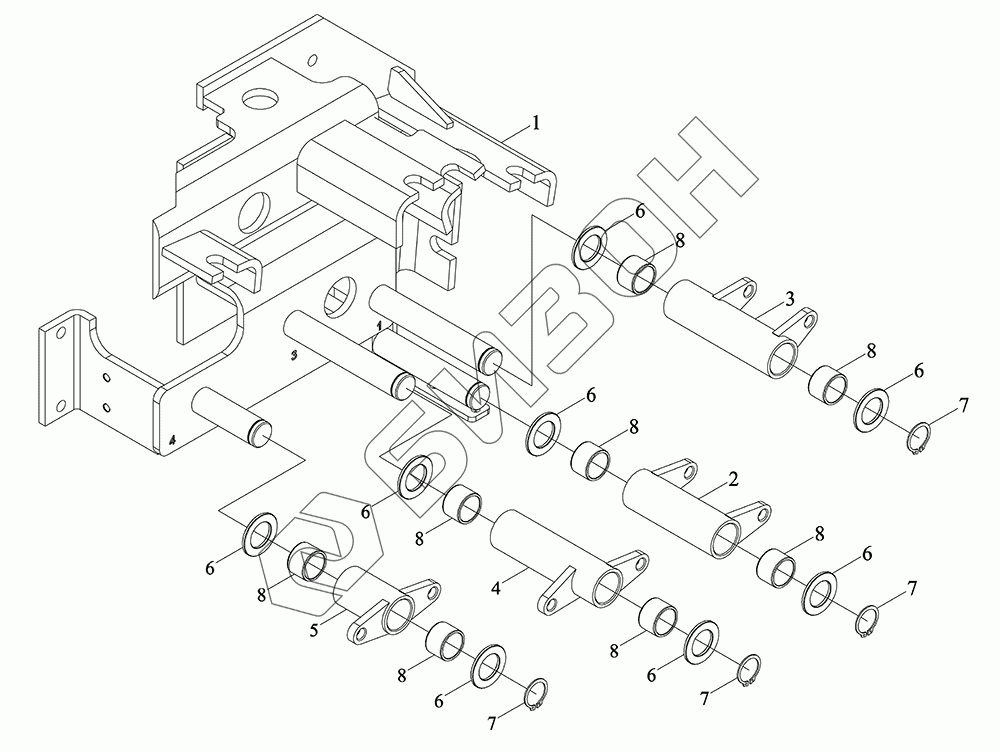

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм управления 4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
8
8
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM5D373010000K TM5D373010000K Механизм управления
Загрузка ...
TM5D373010001K TM5D373010001K Механизм управления
Загрузка ...
TM5D373010008K TM5D373010008K Основание кронштейна
Загрузка ...
1 TM5D373010027K Кронштейн
Загрузка ...
2 TM5Q373050042 Рычаг качающийся
Загрузка ...
2 TM5Q373050043 Рычаг качающийся
Загрузка ...
3 TM5Q373050041 Рычаг качающийся
Загрузка ...
5 TM5Q373050040 Рычаг качающийся
Загрузка ...
6 TE250.433C-02 Прокладка
Загрузка ...
7 GBT894.1-25 Кольцо стопорное
Загрузка ...
8 TC03371040020a Втулка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
