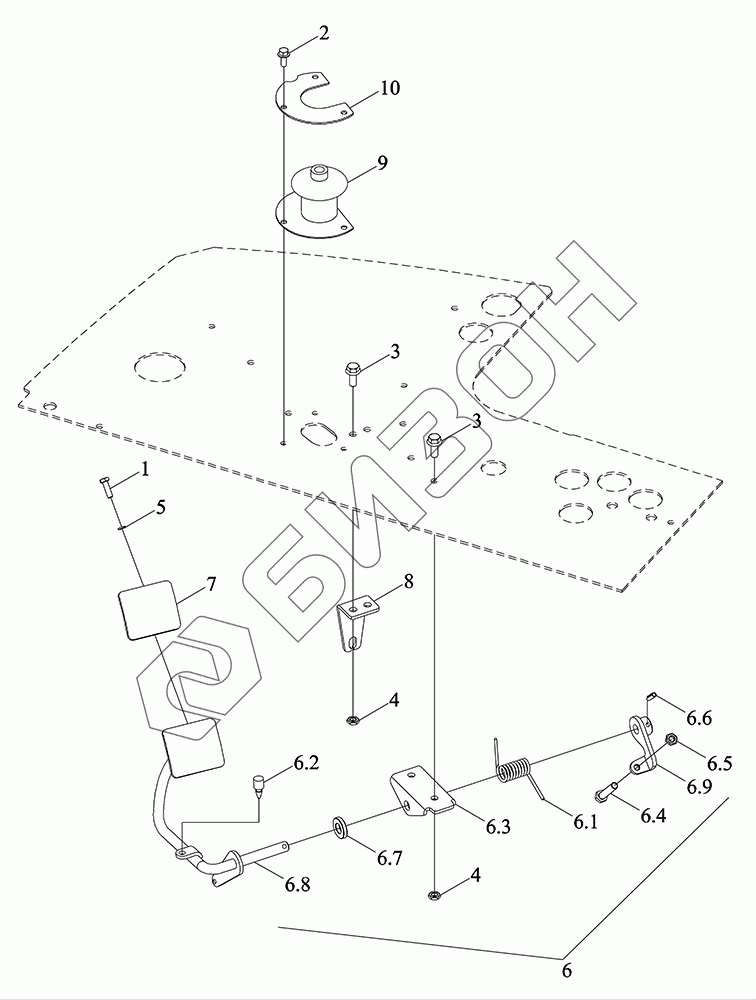

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм управления ножным акселератором
1
2
3
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R202010000K | TM6R202010000K | Механизм управления ножным акселератором в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 5 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 6 | TM6R202010004K | Механизм управления ножным акселератором |
Загрузка ...
|
|
| 6.1 | FT650.20.104 | Пружина кручения |
Загрузка ...
|
|
| 6.2 | FT650.20.107 | Пробка резиновая |
Загрузка ...
|
|
| 6.3 | FT650.20.108 | Кронштейн дроссельной заслонки |
Загрузка ...
|
|
| 6.4 | GBT5781-M8X45-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6.5 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 6.6 | GBT879.1-5X20 | Штырь |
Загрузка ...
|
|
| 6.7 | TD800.202.1-01 | Шайба |
Загрузка ...
|
|
| 6.8 | TM6R202010003K | Рычаг качающийся |
Загрузка ...
|
|
| 6.9 | TM6R202010008K | Штырь ограничительный |
Загрузка ...
|
|
| 7 | TM6R202010005K | Подножка |
Загрузка ...
|
|
| 8 | TM6R202010009K | Кронштейн |
Загрузка ...
|
|
| 9 | TM6R202010011K | Укупорка герметическая |
Загрузка ...
|
|
| 10 | TM6R202010012K | Плита нажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
