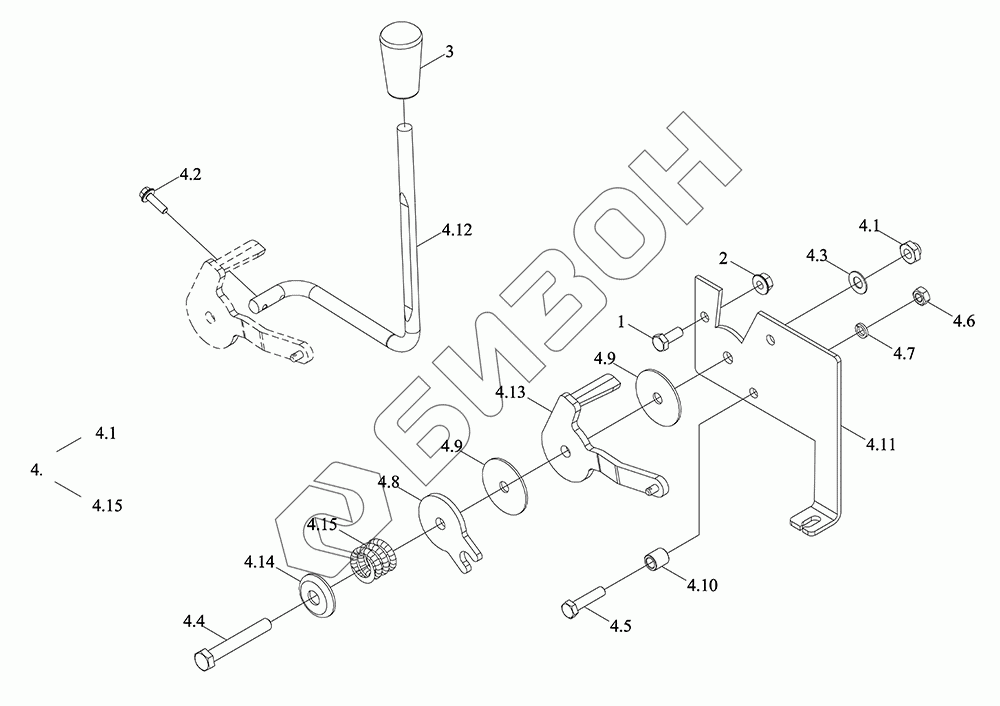

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Ручной акселератор
1
2
3
4
4.1
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.9
4.10
4.11
4.12
4.13
4.14
4.15
4.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D201030000K | TM5D201030000K | Ручной акселератор в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 3 | LA754.201-01 | Рукоятка |
Загрузка ...
|
|
| 4 | TM5D201030009K | Управление ручного газа |
Загрузка ...
|
|
| 4.1 | GBT1337-M10 | Гайка |
Загрузка ...
|
|
| 4.2 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4.3 | GBT1972-20X10.2X1.1X1.55 | Дисковые пружины |
Загрузка ...
|
|
| 4.4 | GBT5783-M10X70-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4.5 | GBT5783-M8X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4.6 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 4.7 | GBT93-8-A2 | Гровер |
Загрузка ...
|
|
| 4.8 | LA754.201-02 | Плита предельная |
Загрузка ...
|
|
| 4.9 | LA754.201-03 | Пластинка фрикционная |
Загрузка ...
|
|
| 4.10 | LA754.201-04 | Патрубок |
Загрузка ...
|
|
| 4.11 | TM5D201030001K | Пластинка крепёжная |
Загрузка ...
|
|
| 4.12 | TM5D201030002K | Рычаг |
Загрузка ...
|
|
| 4.13 | TM5D201030007K | Кронштейн |
Загрузка ...
|
|
| 4.14 | TS06201010006 | Сиденье пружины |
Загрузка ...
|
|
| 4.15 | TS06201010007 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
