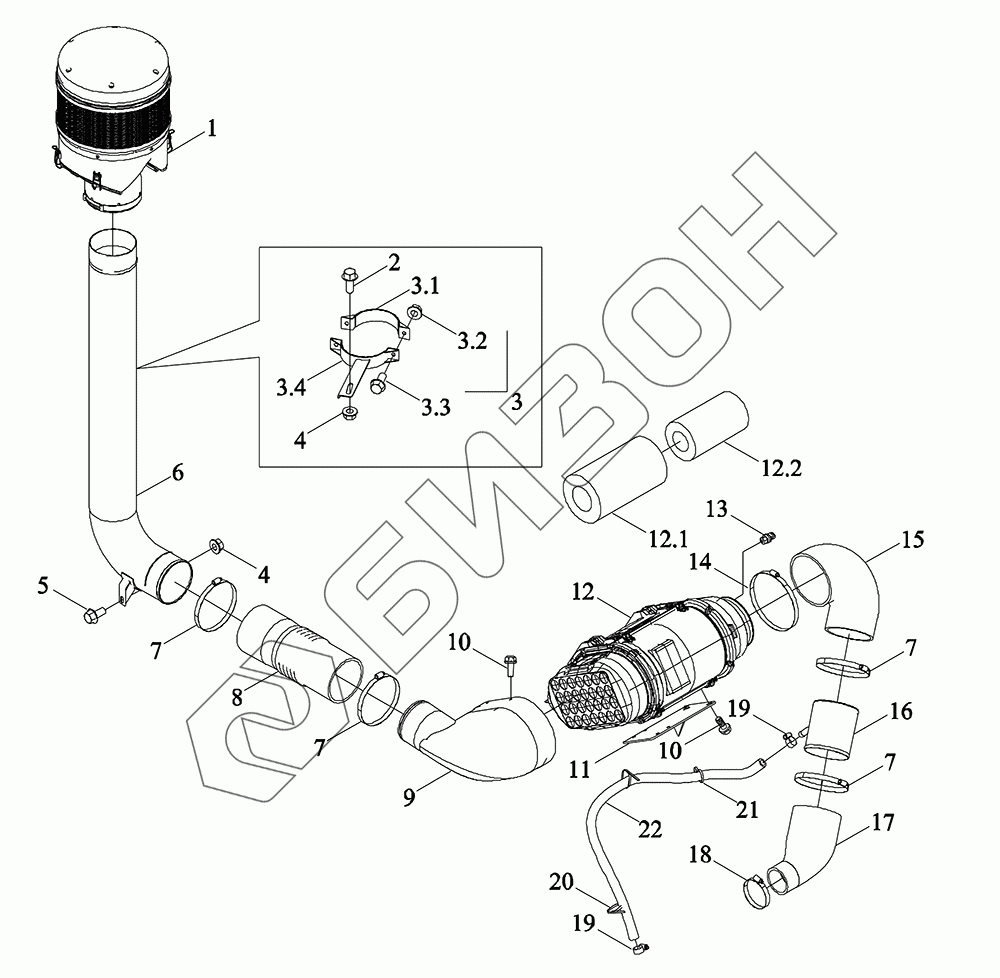

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Cистема приточная
1
2
3
3.1
3.2
3.3
3.4
4
4
5
6
7
7
7
8
9
10
10
11
12
12.1
12.2
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D110170000K | TM5D110170000K | Система приточная |
Загрузка ...
|
|
| 1 | TM5D110090001K | Предфильтр |
Загрузка ...
|
|
| 2 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TM5D110070001K | Зажим трубный |
Загрузка ...
|
|
| 3.1 | TG1204.11K.3.2 | Зажим трубный |
Загрузка ...
|
|
| 3.2 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 3.3 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.4 | TM5D110070002K | Зажим трубный |
Загрузка ...
|
|
| 4 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TM5D110170002K | Труба стальная |
Загрузка ...
|
|
| 7 | Q676152 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 8 | TQ1S110070026 | Шланг резиновый |
Загрузка ...
|
|
| 9 | TC05110210008a | Крышка воздушного фильтра |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM5D110170001K | Кронштейн |
Загрузка ...
|
|
| 12 | TG1204.11H.1K | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 12.1 | TG1204.11H.1.1K | Фильтроэлемент |
Загрузка ...
|
|
| 12.2 | TG1204.11H.1.2K | Фильтроэлемент |
Загрузка ...
|
|
| 13 | TR3S110030018 | Указатель |
Загрузка ...
|
|
| 14 | Q676178 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 15 | TC05110250001 | Шланг резиновый |
Загрузка ...
|
|
| 16 | TR2S110040010K | Труба |
Загрузка ...
|
|
| 17 | TM5D110170005K | Шланг резиновый |
Загрузка ...
|
|
| 18 | Q67689 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 19 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 20 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 21 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 22 | TD2S110140004K | Шланг воздушного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
