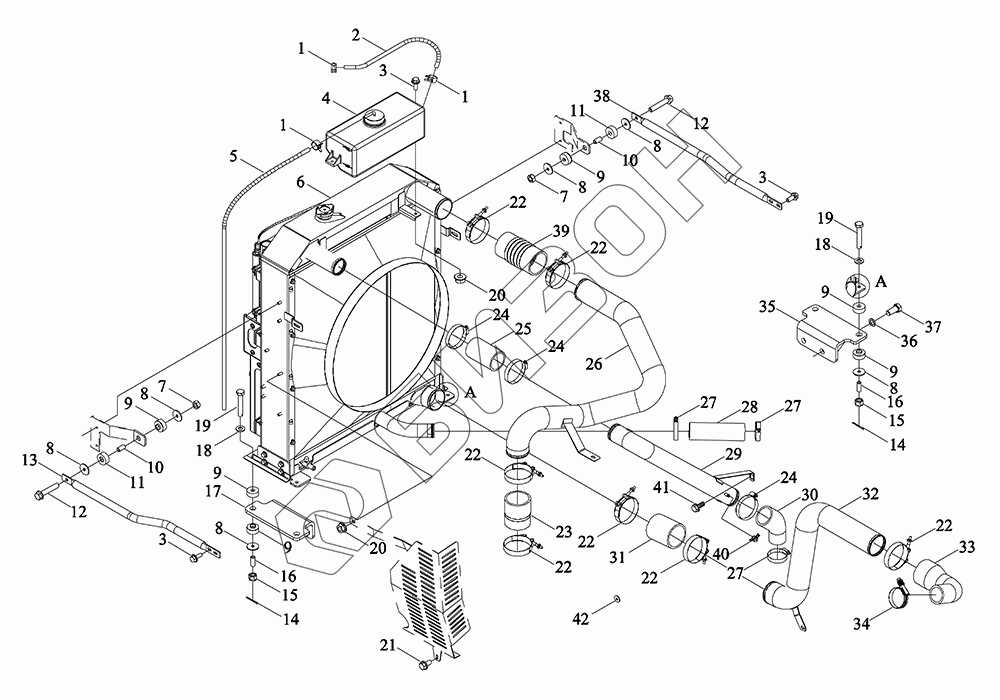

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Система охлаждения
1
1
1
2
3
3
3
4
5
6
7
7
8
8
8
8
8
8
9
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
22
22
22
22
22
22
22
23
24
24
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D131130000K | TM5D131130000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | Q673B13 | Хомут стальной |
Загрузка ...
|
|
| 2 | TD800.131J-01 | Шланг резиновый |
Загрузка ...
|
|
| 3 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TG1204.13A-07a | Бак расширительный |
Загрузка ...
|
|
| 5 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 6 | TM5D131130001K | Радиатор |
Загрузка ...
|
|
| 7 | GBT6170-M10-A2-70 | Гайка шестигранная |
Загрузка ...
|
|
| 8 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 9 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 10 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 11 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 12 | GBT5789-M10X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TM5D131130012K | Рычаг рычага |
Загрузка ...
|
|
| 14 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
|
| 15 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 16 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 17 | TD2S131050003K | Плита монтажная |
Загрузка ...
|
|
| 18 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 19 | GBT31.1-M10X60-8.8-A3L | Болт |
Загрузка ...
|
|
| 20 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | SAEJ1508-SLTB78 | Хомут |
Загрузка ...
|
|
| 23 | TM5D131130021K | Труба впускная |
Загрузка ...
|
|
| 24 | Q67683 | Хомут шланга B-типа |
Загрузка ...
|
|
| 25 | TK1300400700 | Шланг |
Загрузка ...
|
|
| 26 | TM5D131130017K | Трубка газоотводная |
Загрузка ...
|
|
| 27 | Q67664 | Хомут шланга B-типа |
Загрузка ...
|
|
| 28 | TG4S131010009 | Шланг |
Загрузка ...
|
|
| 29 | TG4S131010006 | Труба |
Загрузка ...
|
|
| 30 | TG4S131010004 | Шланг |
Загрузка ...
|
|
| 31 | TG1654.11-04 | Труба впускная |
Загрузка ...
|
|
| 32 | TM5D131130007K | Труба впускная |
Загрузка ...
|
|
| 33 | TR2S110020002K | Шланг резиновый |
Загрузка ...
|
|
| 34 | TD2S110090014K | Хомутик |
Загрузка ...
|
|
| 35 | TD2S131050004K | Плита монтажная |
Загрузка ...
|
|
| 36 | GBT93-18-A3L | Гровер |
Загрузка ...
|
|
| 37 | GBT5783-M18X40-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 38 | TM5D131130011K | Рычаг рычага |
Загрузка ...
|
|
| 39 | TG1654.11-03 | Шланг резиновый |
Загрузка ...
|
|
| 40 | Q673C17F61A | Обойма |
Загрузка ...
|
|
| 41 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 42 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
