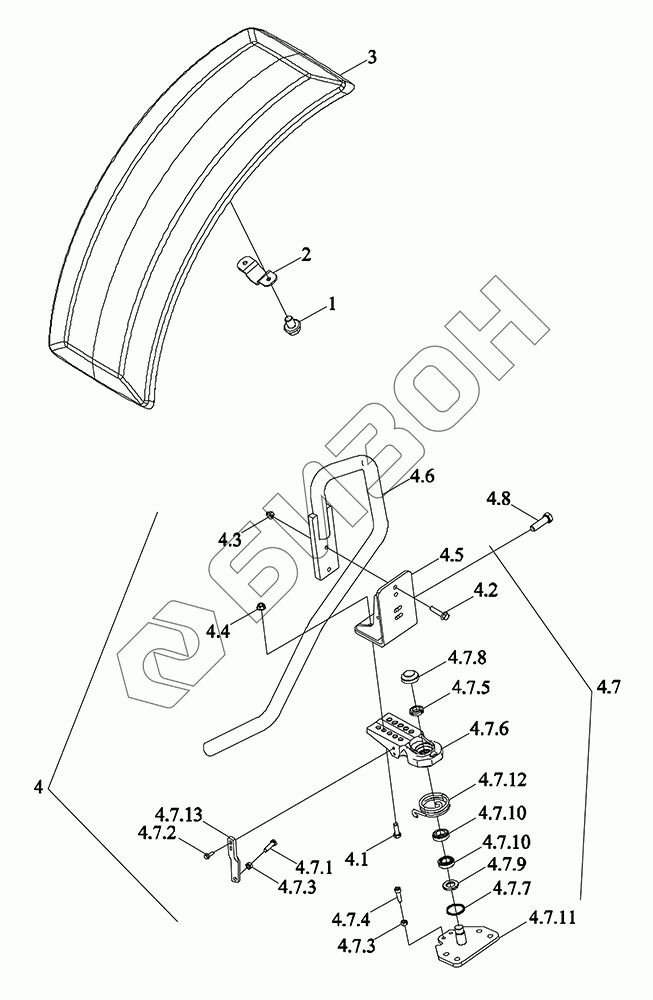

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Крыло правое
1
2
3
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.7.1
4.7.2
4.7.3
4.7.3
4.7.4
4.7.5
4.7.6
4.7.7
4.7.8
4.7.9
4.7.10
4.7.10
4.7.11
4.7.12
4.7.13
4.8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R477070000K | TM6R477070000K | Брызговик передний в сборе |
Загрузка ...
|
|
| TM6R477072000K | TM6R477072000K | Брызговик правый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM6R477011101K | Скоба крепёжная |
Загрузка ...
|
|
| 3 | TM6R477021200K | Щиток грязевой |
Загрузка ...
|
|
| 4 | TM6R477072100K | Кронштейн |
Загрузка ...
|
|
| 4.1 | GBT5783-M14X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4.2 | GBT5789-M12X50-10.9-A3L | Болт |
Загрузка ...
|
|
| 4.3 | GBT6183.1-M12-10-A3L | Контргайки с шестигранным фланцем и неметаллическими вставками |
Загрузка ...
|
|
| 4.4 | GBT6177.1-M14-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 4.5 | TM6R477072110K | Трубка упорная |
Загрузка ...
|
|
| 4.6 | TM6R477061120K | Кронштейн |
Загрузка ...
|
|
| 4.7 | TM5D477032120K | Основание опорное |
Загрузка ...
|
|
| 4.7.1 | GBT5783-M12X50-8.8-A3L | Болт |
Загрузка ...
|
|
| 4.7.2 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4.7.3 | GBT6170-M12-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 4.7.4 | GBT70.1-M12X40-8.8-A3L | Винт |
Загрузка ...
|
|
| 4.7.5 | GBT812-M27X1.5 | Гайка |
Загрузка ...
|
|
| 4.7.6 | TM5D477031122K | Основание поддержки |
Загрузка ...
|
|
| 4.7.7 | TM5D477031124K | Сальник |
Загрузка ...
|
|
| 4.7.8 | TM5D477031126K | Обкладка |
Загрузка ...
|
|
| 4.7.9 | TM5D477031127K | Щит |
Загрузка ...
|
|
| 4.7.10 | TM5D477031129K | Подшипник |
Загрузка ...
|
|
| 4.7.11 | TM5D477031130K | Плита монтажная |
Загрузка ...
|
|
| 4.7.12 | TM5D477032123K | Пружина кручения |
Загрузка ...
|
|
| 4.7.13 | TM5D477032128K | Кронштейн |
Загрузка ...
|
|
| 4.8 | GBT5783-M10X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
