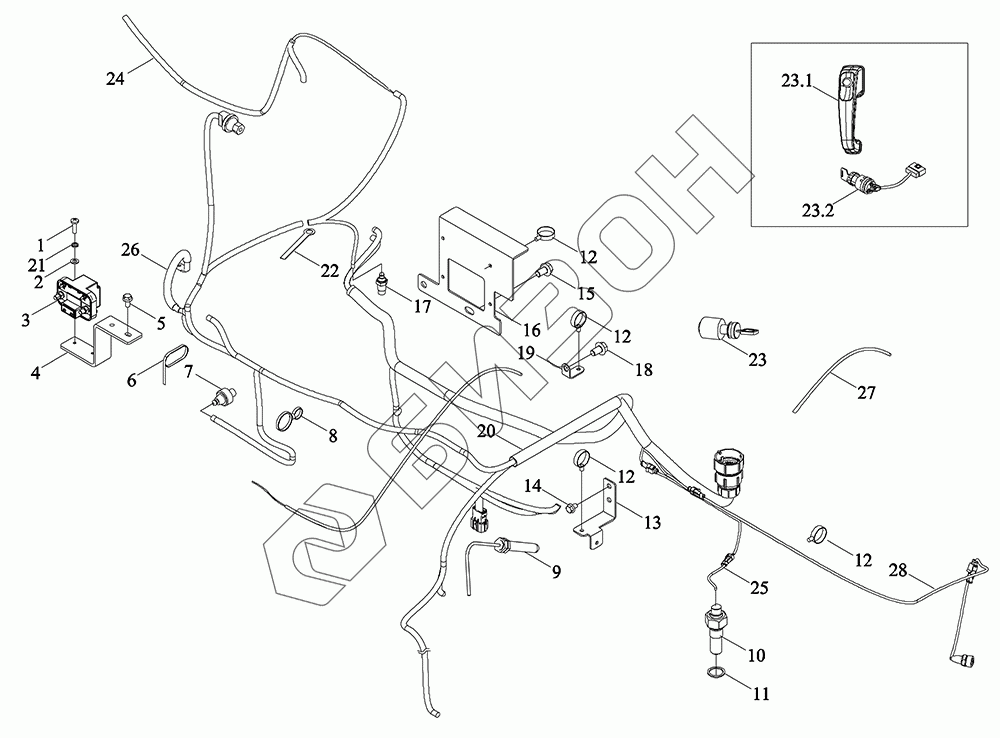

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Жгут проводов двигателя в сборе
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23.1
23.2
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R481080000K | TM6R481080000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 2 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | TD1S481040004K | Реле предварительного нагрева-12В-200А |
Загрузка ...
|
|
| 4 | TD2S481050003K | Реле |
Загрузка ...
|
|
| 5 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 7 | TR2S481010004K | Сигнализатор |
Загрузка ...
|
|
| 8 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 9 | TM6R481020014K | Датчик |
Загрузка ...
|
|
| 10 | TS17482010002 | Выключатель |
Загрузка ...
|
|
| 11 | JBT982-24 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 12 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 13 | TR2S481030002K | Кронштейн |
Загрузка ...
|
|
| 14 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TG4S481010004 | Кронштейн |
Загрузка ...
|
|
| 17 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 18 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TC05481390006 | Кронштейн |
Загрузка ...
|
|
| 20 | TR2S481030001aK | Жгут проводов двигателя в сборе |
Загрузка ...
|
|
| 21 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 22 | GF25B1.29.1-01 | Диск ограничительный |
Загрузка ...
|
|
| 23 | TC03481040014 | Замок |
Загрузка ...
|
|
| 23.1 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 23.2 | TB550.482.3 | Замок зажигания |
Загрузка ...
|
|
| 24 | TC05481090001 | Жгут проводов |
Загрузка ...
|
|
| 25 | TC05481320002 | Жгут двигателя |
Загрузка ...
|
|
| 26 | TD2S481050004K | Шнур питания обогревателя |
Загрузка ...
|
|
| 27 | TH02481010004 | Перемычка АКБ |
Загрузка ...
|
|
| 28 | TR2S481020003K | Линия перехода |
Загрузка ...
|
