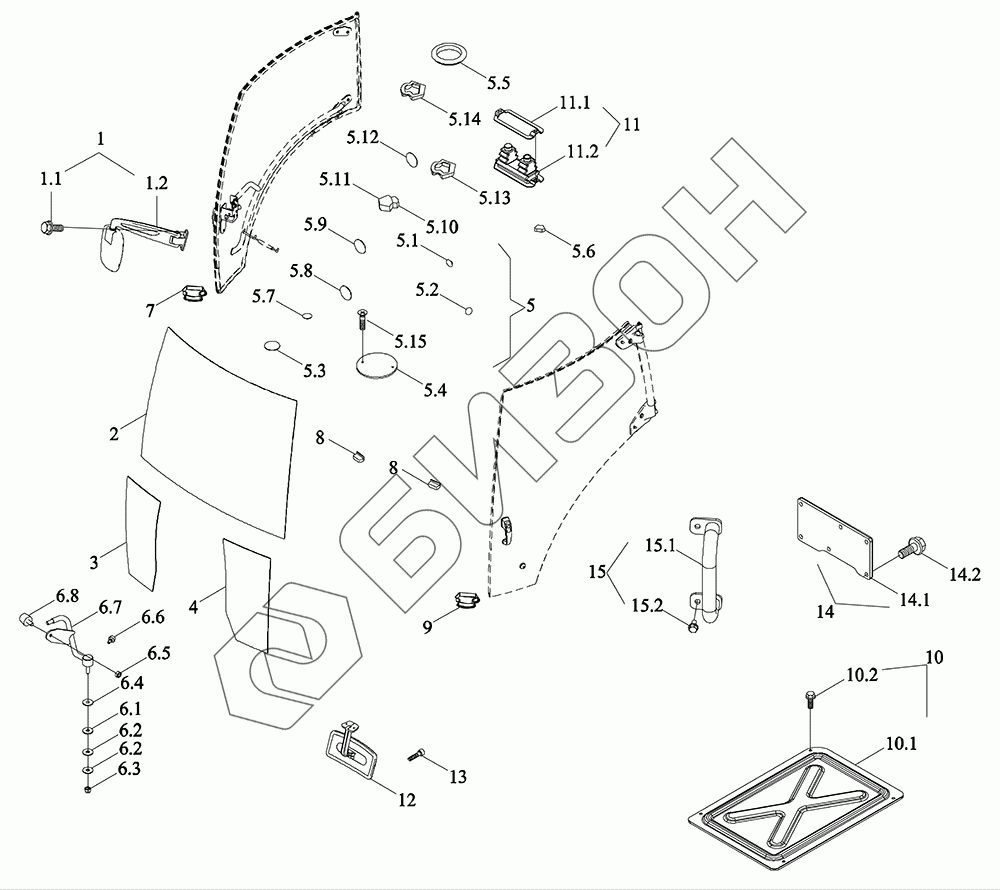

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Стёкла передние, двер и зеркала
1
1.1
1.2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
6.1
6.2
6.2
6.3
6.4
6.5
6.6
6.7
6.8
7
8
8
9
10
10.1
10.2
11
12
13
14
14.1
14.2
15
15.1
15.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R451090003K | TM6R451090003K | Комплектующие кабины |
Загрузка ...
|
|
| TM6R451090000K | TM6R451090000K | Кабина в сборе |
Загрузка ...
|
|
| 1 | TS06451018101 | Зеркало заднего вида левое в сборе |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 1.2 | TS06451018100 | Зеркало заднего вида левое в сборе |
Загрузка ...
|
|
| 2 | TX1S451030010K | Стекло переднее ветровое |
Загрузка ...
|
|
| 3 | TX1S451030011K | Стекло правое переднее нижнее оконное |
Загрузка ...
|
|
| 4 | TX1S451030012K | Стекло левое переднее нижнее оконное |
Загрузка ...
|
|
| 5 | TS06451019000 | Уплотнитель кабины в сборе |
Загрузка ...
|
|
| 5.1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 5.2 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 5.3 | TS04451049001 | Заглушка 55X1.5 |
Загрузка ...
|
|
| 5.4 | TS06451012022 | Узел крышки люка доступа к датчику топливного бака |
Загрузка ...
|
|
| 5.5 | TM5D451019001 | Катушка |
Загрузка ...
|
|
| 5.6 | TS06451049012 | Вата уплотнительная перед стойкой |
Загрузка ...
|
|
| 5.7 | TS04451049002 | Заглушка 25X1.5 |
Загрузка ...
|
|
| 5.8 | QLWZL002-20X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 5.9 | QLWZL002-35X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 5.10 | TS06451049011 | Хлопок стойки короткий уплотнительный |
Загрузка ...
|
|
| 5.11 | TS06451049010 | Хлопок колонны длинный уплотнительный |
Загрузка ...
|
|
| 5.12 | QLWZL002-60X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 5.13 | TS06451019007 | Заглушка левая передняя резиновая |
Загрузка ...
|
|
| 5.14 | TS06451019008 | Заглушка правая передняя резиновая |
Загрузка ...
|
|
| 5.15 | GBT819.1-M6X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 6 | TM5Q451072010 | Стойка левая полуоткрытая опорная в сборе |
Загрузка ...
|
|
| 6.1 | TS04451012128 | Шайба нейлоновая |
Загрузка ...
|
|
| 6.2 | GBT96.1-10-A3L | Шайба большая 10-A3L |
Загрузка ...
|
|
| 6.3 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 6.4 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 6.5 | GBT889.1-M10-8-A3L | Контргайки (тип 1 неметаллическая вставка шестиугольной) M10-8-A3L |
Загрузка ...
|
|
| 6.6 | TM5Q451072001 | Блок ограничительный в сборе |
Загрузка ...
|
|
| 6.7 | TS04451012101 | Элемент сварной левого полуоткрытого кронштейна |
Загрузка ...
|
|
| 6.8 | TS04451012130 | Блок ограничительный в сборе |
Загрузка ...
|
|
| 7 | TS06811010009 | Стопорное кольцо 2 |
Загрузка ...
|
|
| 8 | TS06451011274 | Прокладка стекла опорная |
Загрузка ...
|
|
| 9 | TS06811010008 | Стопорное кольцо 1 |
Загрузка ...
|
|
| 10 | TS06451012800 | Крышка смотровая коробки передач в сборе |
Загрузка ...
|
|
| 10.1 | TS06451012801 | Подставка смотровой крышки коробки передач в сборе |
Загрузка ...
|
|
| 10.2 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 11 | TS04451010040 | Узел защитного кожуха рукоятки подъемника |
Загрузка ...
|
|
| 12 | TM5D451012001K | Зеркало задней обзорности |
Загрузка ...
|
|
| 13 | GBT70.1-M6X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X20-8.8 |
Загрузка ...
|
|
| 14 | TS06451011400 | Крышка нижней дополнительной пластины передней панели в сборе |
Загрузка ...
|
|
| 14.1 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 14.2 | TS06451011401 | Подставка крышки нижней дополнительной пластины передней панели в сборе |
Загрузка ...
|
|
| 15 | TS17451010089 | Втулка отсечная |
Загрузка ...
|
|
| 15.1 | TS17451010087 | Поручень |
Загрузка ...
|
|
| 15.2 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
