Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Стекло заднее и двери

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.1.7

1.1.8

1.1.9

1.1.10

1.1.11

1.1.12

1.1.13

1.2

1.3

1.4

1.5

1.6

1.7

1.8

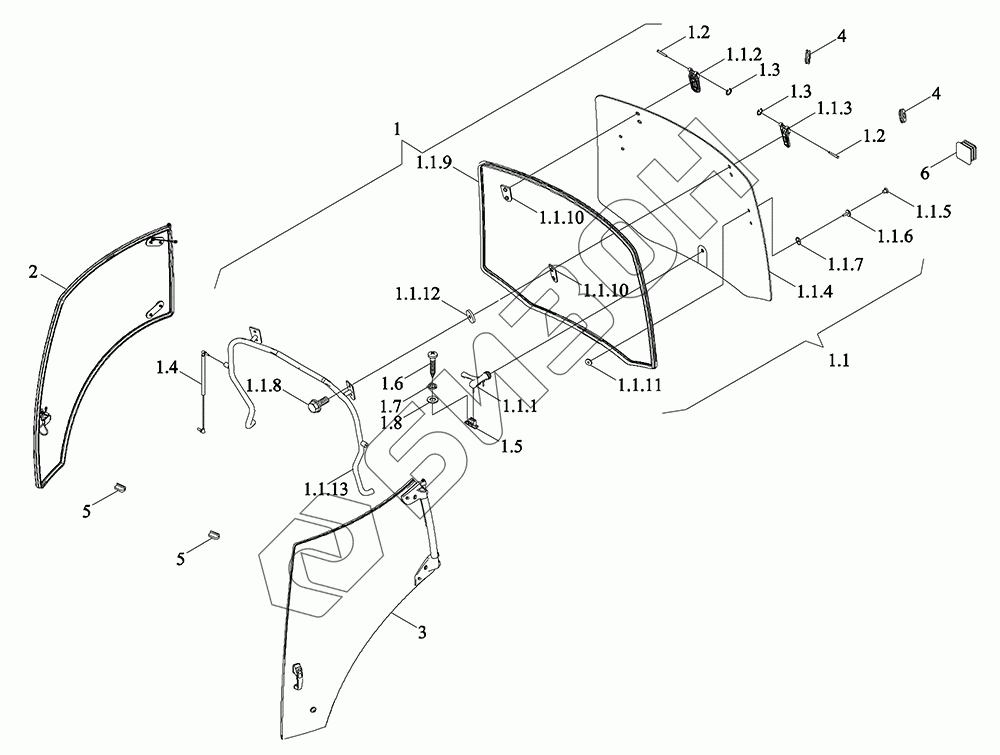

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R451090003K	TM6R451090003K	Комплектующие кабины	Загрузка ...
TM6R451090000K	TM6R451090000K	Кабина в сборе	Загрузка ...
1	TX1S451030013K	Стекло заднее ветровое в сборе	Загрузка ...
1.1	TX1S451030014K	Стекло заднее ветровое в сборе	Загрузка ...
1.1.1	TS06451016109	Узел ручки	Загрузка ...
1.1.2	TS04451046130	Узел подставки правого шарнира заднего окна	Загрузка ...
1.1.3	TS04451046120	Узел подставки левого шарнира заднего окна	Загрузка ...
1.1.4	TX1S451030015K	Стекло заднее ветровое	Загрузка ...
1.1.5	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
1.1.6	TS04451013106	Болт из литого пластика	Загрузка ...
1.1.7	TD904.451C.2-10	Прокладка стекла наружная	Загрузка ...
1.1.8	GBT5789-M8X25-8.8-A2L	Болт с шестигранной головкой и фланцем M8X25-8.8-A2L	Загрузка ...
1.1.9	TS06451016108	Уплотнение заднего окна	Загрузка ...
1.1.10	TS04451046113	Накладка внутренняя заднего оконного шарнира	Загрузка ...
1.1.11	TD904.451C.2-09	Прокладка стекла внутренняя	Загрузка ...
1.1.12	GBT96.1-8-A3L	Шайба большая 8-A3L	Загрузка ...
1.1.13	TS06451016102	Узел подлокотника заднего окна сварной	Загрузка ...
1.2	TS06451016004	Штифт петли заднего окна	Загрузка ...
1.3	GBT896-6-A3L	Кольцо пружинное стопорное 6-A3L	Загрузка ...
1.4	TS06451016001	Пружина газовая заднего стекла	Загрузка ...
1.5	TS06451016003	Кронштейн блокировки ручки заднего окна	Загрузка ...
1.6	GBT818-M6X20-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X20-4.8-A2L	Загрузка ...
1.7	GBT93-6-A0P	Шайба стандартная пружинная 6-A0P	Загрузка ...
1.8	GBT97.1-6-A3L	Шайба плоская 6-A3L	Загрузка ...
2	TD1S451020041K	Дверь	Загрузка ...
3	TX1S451030016K	Дверь левая в сборе	Загрузка ...
4	FT65.48.093	Шайба резиновая для прохождения проводов 1	Загрузка ...
5	TS06451011269	Прокладка стекла опорная	Загрузка ...
6	TS06451010010	Заглушка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
