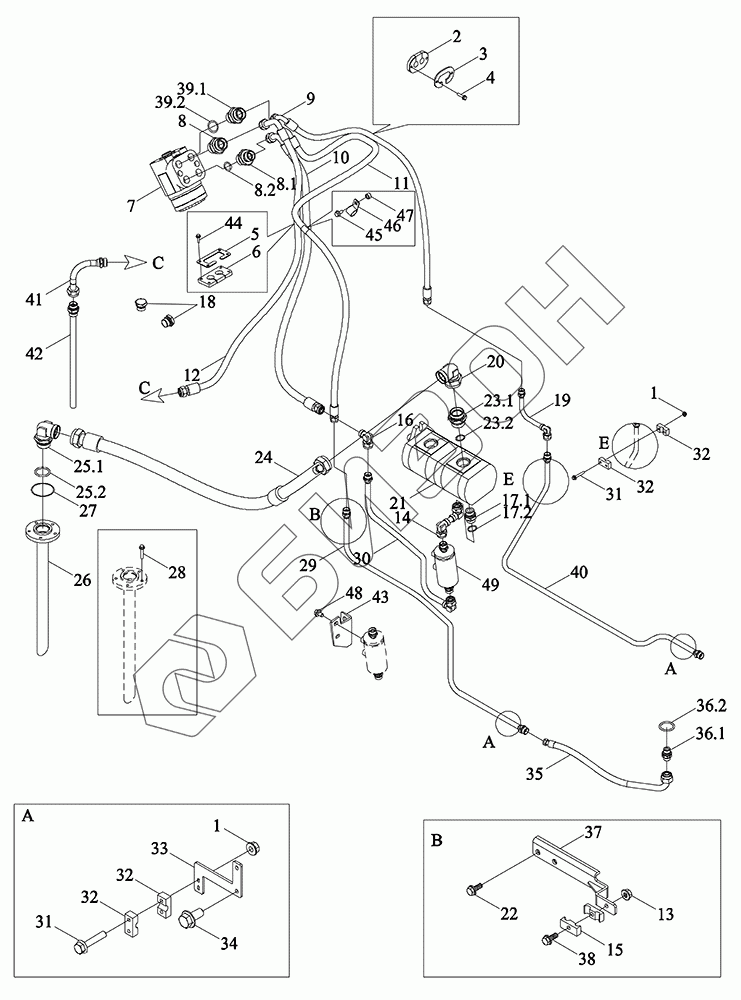

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Трубопровод гидравлического рулевого механизма
TM6R402040000K
1
1
2
3
4
5
6
7
8
8.1
8.2
9
10
11
12
13
14
15
16
17.1
17.2
18
19
20
21
22
23.1
23.2
24
25.1
25.2
26
27
28
29
30
31
31
32
32
32
33
33
34
35
36.1
36.2
37
38
39.1
39.2
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R402040000K | TM6R402040000K | Трубопровод гидравлического рулевого механизма в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 2 | TM7R402020004 | Клапан смотровой |
Загрузка ...
|
|
| 3 | TD904.402X-01 | Зажим -01 |
Загрузка ...
|
|
| 4 | GBT5789-M6X25-8.8-A2L | Болт шестигранный фланцевый M6X25-8.8-A2L |
Загрузка ...
|
|
| 5 | TM6W402370014 | Кламмер |
Загрузка ...
|
|
| 6 | TM6W402370013 | Подушка амортизационная |
Загрузка ...
|
|
| 7 | TP4P402010007K | Преобразователь направления |
Загрузка ...
|
|
| 8 | TS12402050003 | Штуцер соединительный M20-15 в сборе |
Загрузка ...
|
|
| 8.1 | TS12402010003 | Соединитель M20-15 |
Загрузка ...
|
|
| 8.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 9 | TM6R402130003K | Шланг |
Загрузка ...
|
|
| 10 | TM6R402130001K | Труба подачи масла |
Загрузка ...
|
|
| 11 | TM6W402500004 | Шланг резиновый |
Загрузка ...
|
|
| 12 | TM6W402370003 | Труба откачивающая |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 14 | TM6W402500001 | Труба стальная |
Загрузка ...
|
|
| 15 | TS08402050038 | Хомут для труб с двойным отверстием 12+15 |
Загрузка ...
|
|
| 16 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 17 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 17.1 | TS17402010037 | Штуцер переходной M22-15 |
Загрузка ...
|
|
| 17.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 18 | GE20D32Y.24.92.1 | Заглушка винтовая в сборе M22X1.5 |
Загрузка ...
|
|
| 19 | TM6R402130007K | Труба стальная |
Загрузка ...
|
|
| 20 | GBT3754-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 21 | TS08402050033 | Насос шестеренчатый двойной 20+16 |
Загрузка ...
|
|
| 22 | GBT5789-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 23 | TC03581030007 | Штуцер соединительный прямой M33-28 |
Загрузка ...
|
|
| 23.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010011 | Кольцо O-образное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 24 | TG4S402010034 | Шланг резиновый |
Загрузка ...
|
|
| 25 | TC02582040003 | Штуцер соединительный |
Загрузка ...
|
|
| 25.1 | GBT3738-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 25.2 | TS09580010011 | Кольцо O-образное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 26 | TG4S402010048 | Маслопровод |
Загрузка ...
|
|
| 27 | GBT3452.1-53.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 28 | GBT5789-M6X20-8.8-A2L | Болт шестигранный фланцевый M6X20-8.8-A2L |
Загрузка ...
|
|
| 29 | TG4S402010039 | Труба |
Загрузка ...
|
|
| 30 | TM6R402130006K | Труба стальная |
Загрузка ...
|
|
| 31 | GBT5789-M6X40-8.8-A2L | Болт шестигранный фланцевый M6X40-8.8-A2L |
Загрузка ...
|
|
| 32 | TG4S402010056 | Зажим трубный |
Загрузка ...
|
|
| 33 | TG4S402010044 | Зажим трубный |
Загрузка ...
|
|
| 34 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 35 | TK4020458000 | Труба отвода масла |
Загрузка ...
|
|
| 36 | TC04400010017 | Штуцер соединительный |
Загрузка ...
|
|
| 36.1 | TG1654.402B-03 | Штуцер переходной L12-M18X1.5 |
Загрузка ...
|
|
| 36.2 | TS09580010006 | Кольцо O-образное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 37 | TR1S402030002K | Кронштейн |
Загрузка ...
|
|
| 38 | GBT5789-M8X45-8.8-A2L | Болт шестигранный фланцевый M8X45-8.8-A2L |
Загрузка ...
|
|
| 39 | GE20D18.24.93.5 | Фитинг концевой проходной 20-18 |
Загрузка ...
|
|
| 39.1 | GE20D18.24.93.5-01 | Деталь прямая переходная 20-18 |
Загрузка ...
|
|
| 39.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 40 | TG4S402030012 | Труба |
Загрузка ...
|
|
| 41 | TS08402030033 | Труба |
Загрузка ...
|
|
| 42 | TG4S402030005 | Труба |
Загрузка ...
|
|
| 43 | TM6R402130005K | Кронштейн регулировочный |
Загрузка ...
|
|
| 44 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 45 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 46 | BZF0032.1-003 | Хомут закрытый 11X20X40 |
Загрузка ...
|
|
| 47 | TF4F403020027K | Колодки |
Загрузка ...
|
|
| 48 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой M10X16-8.8-A3L |
Загрузка ...
|
|
| 49 | TM5Q402050012 | Фитинг концевой прямой специальный-L15 |
Загрузка ...
|
