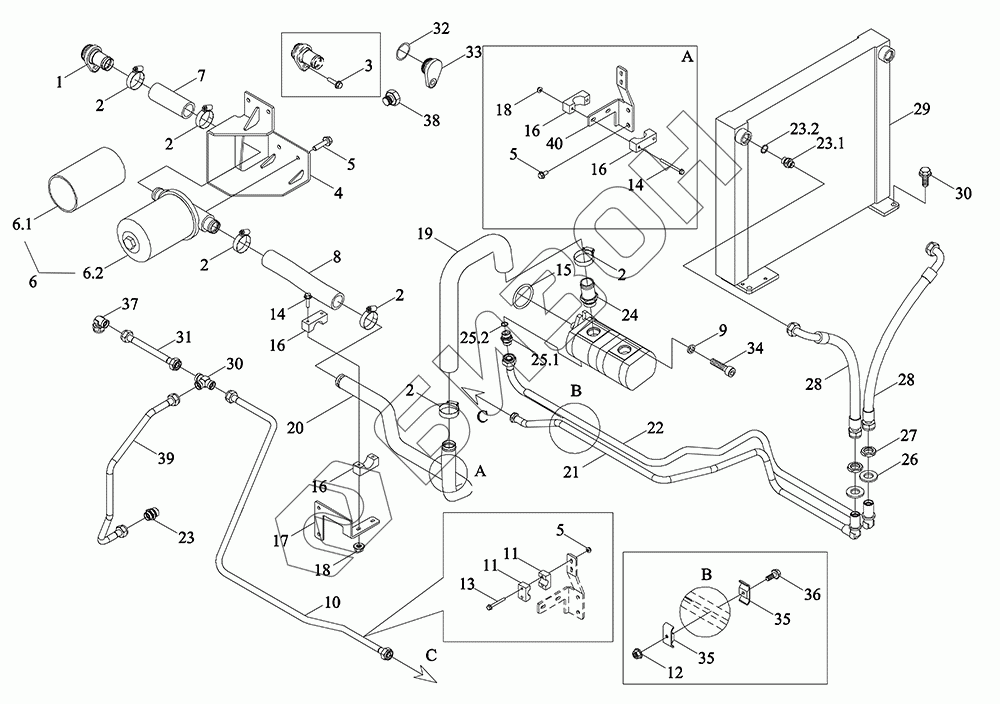

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Трубопровод гидравлического рулевого механизма 2
1
2
2
2
2
2
2
3
4
5
5
5
6
6.1
6.2
7
8
9
10
11
11
12
13
14
14
15
16
16
16
16
17
18
18
19
20
21
22
23
23.1
23.2
24
25.1
25.2
26
27
28
28
29
30
30
31
32
33
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R402040000K | TM6R402040000K | Трубопровод гидравлического рулевого механизма в сборе |
Загрузка ...
|
|
| 1 | TG4S402010036 | Труба |
Загрузка ...
|
|
| 2 | Q67650 | Хомут шланга B-типа |
Загрузка ...
|
|
| 3 | GBT5789-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TG4S402010051 | Кронштейн |
Загрузка ...
|
|
| 5 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 6.1 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 6.2 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 7 | TG4S402010006 | Шланг всасывания масла |
Загрузка ...
|
|
| 8 | TG4S402010038 | Шланг всасывания масла |
Загрузка ...
|
|
| 9 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 10 | TR2S402010004 | Труба |
Загрузка ...
|
|
| 11 | TS06581120018 | Хомут для трубы с одним отверстием-18 |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT5789-M6X70-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 16 | TH02582020004 | Зажим трубный с одним отверстием-35 |
Загрузка ...
|
|
| 17 | TG4S402010055 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 18 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | TG4S402010045 | Шланг всасывания масла |
Загрузка ...
|
|
| 20 | TG4S402010040 | Труба всасывания масла стальная |
Загрузка ...
|
|
| 21 | TR2S402010005 | Труба |
Загрузка ...
|
|
| 22 | TG4S402010008 | Труба |
Загрузка ...
|
|
| 23 | TS17402030033 | Штуцер проходной |
Загрузка ...
|
|
| 23.1 | TS17402030034 | Штуцер соединительный M27X2-18 |
Загрузка ...
|
|
| 23.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 24 | TS06581110009 | Штуцер соединительный |
Загрузка ...
|
|
| 25 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 25.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 25.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | GBT97.1-27-A3L | Шайба плоская |
Загрузка ...
|
|
| 27 | GBT3763-M26X1.5 | Гайки шестигранные тонкие для трубных фитингов |
Загрузка ...
|
|
| 28 | TS17402030040 | Шланг резиновый |
Загрузка ...
|
|
| 29 | TS17402040008a | Радиатор |
Загрузка ...
|
|
| 30 | GBT3745-L18 | Муфта |
Загрузка ...
|
|
| 31 | TG4S402030010 | Труба |
Загрузка ...
|
|
| 32 | GBT3452.1-38.7X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 33 | TS17402020027 | Крышка герметическая |
Загрузка ...
|
|
| 34 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 35 | TH02402010054 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 36 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 37 | GBT3754-L18 | Фитинги трубные с коническим уплотнением |
Загрузка ...
|
|
| 38 | TC04553010011K | Ввёртыш |
Загрузка ...
|
|
| 39 | TM6G402030006 | Труба стальная |
Загрузка ...
|
|
| 40 | TR2S402010003 | Кронштейн струбцины трубы |
Загрузка ...
|
