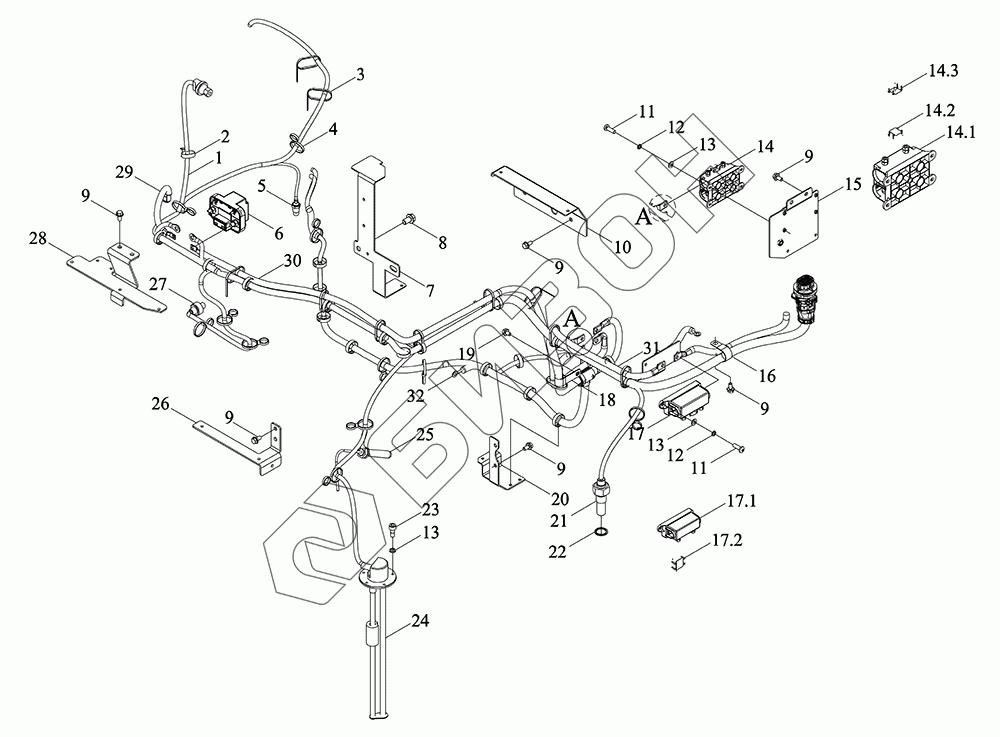

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Блок управления и проводка двигателя
1
2
3
4
5
6
7
8
8
9
9
9
9
9
10
11
11
12
12
13
13
13
14
14.1
14.2
14.3
15
16
17
17.1
17.2
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R481020000K | TM6R481020000K | Блок монтажный жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | TM6R481020001K | Жгут проводов двигателя |
Загрузка ...
|
|
| 2 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 3 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 4 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 5 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 6 | TD1S481040004K | Реле предварительного нагрева-12В-200А |
Загрузка ...
|
|
| 7 | TM6R481020007K | Кронштейн |
Загрузка ...
|
|
| 8 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TM6R481020006K | Кронштейн жгута проводов |
Загрузка ...
|
|
| 11 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 12 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | TN2P481020012 | Гнездо монтажное |
Загрузка ...
|
|
| 14.1 | TP4M481060011 | Гнездо монтажное |
Загрузка ...
|
|
| 14.2 | TS06481160005 | Предохранитель ANM200 |
Загрузка ...
|
|
| 14.3 | TC03481140009 | Предохранитель ANM250 |
Загрузка ...
|
|
| 15 | TM6R481020009K | Кронштейн |
Загрузка ...
|
|
| 16 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 17 | TS06481160004 | Предохранитель 200A |
Загрузка ...
|
|
| 17.1 | TC03481140008 | Подставка |
Загрузка ...
|
|
| 17.2 | TS06481160005 | Предохранитель ANM200 |
Загрузка ...
|
|
| 18 | TC05485090003 | Скоба зажимная |
Загрузка ...
|
|
| 19 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TM6R481020015K | Кронштейн жгута проводов |
Загрузка ...
|
|
| 21 | TS17482010002 | Выключатель |
Загрузка ...
|
|
| 22 | JBT982-24 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 23 | GBT70.1-M5X12-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 24 | TR2S481020002 | Датчик |
Загрузка ...
|
|
| 25 | TM6R481020014K | Датчик |
Загрузка ...
|
|
| 26 | TM6R481020005K | Кронштейн |
Загрузка ...
|
|
| 27 | TR2S481010004K | Сигнализатор |
Загрузка ...
|
|
| 28 | TM6R481020003K | Кронштейн |
Загрузка ...
|
|
| 29 | TM6R481020019K | Перемычка металлизации |
Загрузка ...
|
|
| 30 | TM6R481020020K | Линия питания |
Загрузка ...
|
|
| 31 | TM6R481020018K | Линия питания |
Загрузка ...
|
|
| 32 | TD2S481050004K | Шнур питания обогревателя |
Загрузка ...
|
