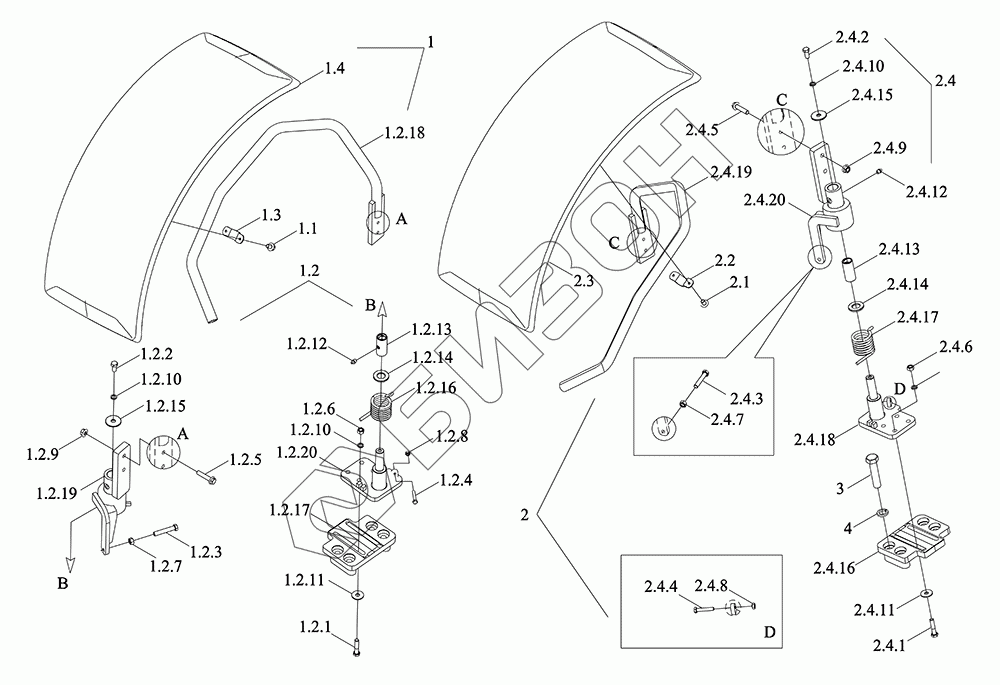

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Крылья передние

Тип техники

Марка

Модель

Схема

1.1

1.2

1.2.1

1.2.2

1.2.3

1.2.4

1.2.5

1.2.6

1.2.7

1.2.8

1.2.9

1.2.10

1.2.11

1.2.12

1.2.13

1.2.14

1.2.15

1.2.16

1.2.17

1.2.18

1.2.19

1.2.20

1.3

1.4

2.1

2.2

2.3

2.4

2.4.1

2.4.2

2.4.3

2.4.4

2.4.5

2.4.6

2.4.7

2.4.8

2.4.9

2.4.10

2.4.11

2.4.12

2.4.13

2.4.14

2.4.15

2.4.16

2.4.17

2.4.18

2.4.19

2.4.20

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R477010000K	TM6R477010000K	Брызговик передний	Загрузка ...
1	TM6R477011000K	Брызговик левый передний	Загрузка ...
1.1	GBT5789-M8X12-8.8-A2L	Болт шестигранный фланцевый M8X12-8.8-A2L	Загрузка ...
1.2	TM6R477011100K	Кронштейн	Загрузка ...
1.2.1	GBT5782-M12X55-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
1.2.2	GBT5783-M12X25-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
1.2.3	GBT5783-M12X70-8.8-A3L	Болт	Загрузка ...
1.2.4	GBT5783-M8X45-8.8-A2L	Болт с шестигранной головкой M8X45-8.8-A2L	Загрузка ...
1.2.5	GBT5789-M12X55-10.9-A3L	Болт с фланцем	Загрузка ...
1.2.6	GBT6170-M12-10-A3L	Гайка	Загрузка ...
1.2.7	GBT6170-M12-8-A3L	Гайка шестигранная M12-8-A3L	Загрузка ...
1.2.8	GBT6170-M8-8-A2L	Гайка шестигранная тип 1 M8-8-A2L	Загрузка ...
1.2.9	GBT6177.1-M12-10-A3L	Гайка с фланцем M12-10-A3L	Загрузка ...
1.2.10	GBT93-12-A3L	Шайба стандартная пружинная	Загрузка ...
1.2.11	GBT96.1-12-A3L	Шайба большая	Загрузка ...
1.2.12	JBT7940.1-M10X1	Пресс-маслёнка M10X1	Загрузка ...
1.2.13	TB400.475-05	Втулка	Загрузка ...
1.2.14	TB400.475-06	Шайба	Загрузка ...
1.2.15	TB400.475-07	Шайба 2	Загрузка ...
1.2.16	TG1254.477-03	Пружина кручения	Загрузка ...
1.2.17	TG1254.477-04	Кронштейн опорный	Загрузка ...
1.2.18	TM6R477011110K	Трубка упорная	Загрузка ...
1.2.19	TM6R477011120K	Кронштейн	Загрузка ...
1.2.20	TM6R477011126K	Плита монтажная	Загрузка ...
1.3	TM6R477011101K	Скоба крепёжная	Загрузка ...
1.4	TM6R477011200K	Крыло	Загрузка ...
2	TM6R477012000K	Брызговик правый передний в сборе	Загрузка ...
2.1	GBT5789-M8X12-8.8-A2L	Болт шестигранный фланцевый M8X12-8.8-A2L	Загрузка ...
2.2	TM6R477011101K	Скоба крепёжная	Загрузка ...
2.3	TM6R477011200K	Крыло	Загрузка ...
2.4	TM6R477012100K	Кронштейн	Загрузка ...
2.4.1	GBT5782-M12X55-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
2.4.2	GBT5783-M12X25-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
2.4.3	GBT5783-M12X70-8.8-A3L	Болт	Загрузка ...
2.4.4	GBT5783-M8X45-8.8-A2L	Болт с шестигранной головкой M8X45-8.8-A2L	Загрузка ...
2.4.5	GBT5789-M12X55-10.9-A3L	Болт с фланцем	Загрузка ...
2.4.6	GBT6170-M12-10-A3L	Гайка	Загрузка ...
2.4.7	GBT6170-M12-8-A3L	Гайка шестигранная M12-8-A3L	Загрузка ...
2.4.8	GBT6170-M8-8-A2L	Гайка шестигранная тип 1 M8-8-A2L	Загрузка ...
2.4.9	GBT6177.1-M12-10-A3L	Гайка с фланцем M12-10-A3L	Загрузка ...
2.4.10	GBT93-12-A3L	Шайба стандартная пружинная	Загрузка ...
2.4.11	GBT96.1-12-A3L	Шайба большая	Загрузка ...
2.4.12	JBT7940.1-M10X1	Пресс-маслёнка M10X1	Загрузка ...
2.4.13	TB400.475-05	Втулка	Загрузка ...
2.4.14	TB400.475-06	Шайба	Загрузка ...
2.4.15	TB400.475-07	Шайба 2	Загрузка ...
2.4.16	TG1254.477-04	Кронштейн опорный	Загрузка ...
2.4.17	TG1254.478-03	Пружина кручения	Загрузка ...
2.4.18	TM6R477011127K	Плита монтажная	Загрузка ...
2.4.19	TM6R477012110K	Трубка упорная	Загрузка ...
2.4.20	TM6R477012120K	Кронштейн	Загрузка ...
3	GBT5783-M16X70-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
4	GBT93-16-A3L	Шайба стандартная пружинная	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
