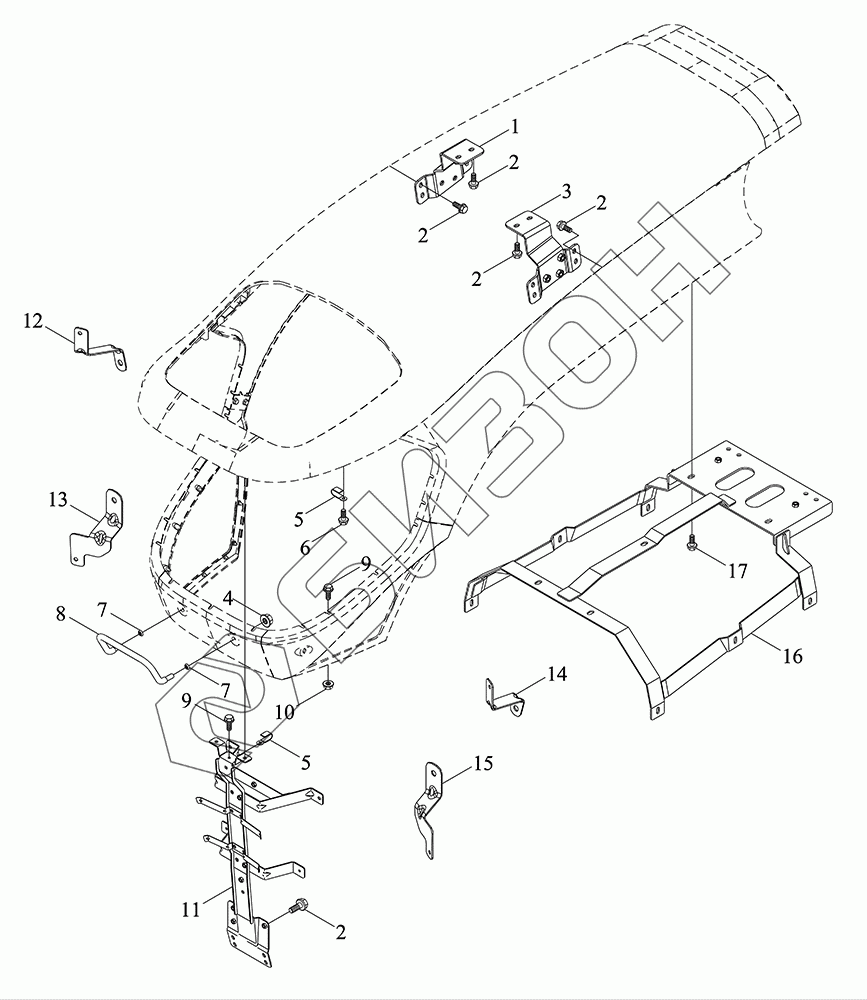

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Кронштейны капота
1
2
2
2
2
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S471010000K | TR2S471010000K | Узлы монтажные капота машины |
Загрузка ...
|
|
| TR2S471010003K | TR2S471010003K | Капот в сборе |
Загрузка ...
|
|
| 1 | TC05471050080 | Кронштейн |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TC05471050079 | Кронштейн |
Загрузка ...
|
|
| 4 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 6 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TD800.471A-05 | Подушка |
Загрузка ...
|
|
| 8 | TS04471010003 | Ручка |
Загрузка ...
|
|
| 9 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 11 | TS17471030004 | Кронштейн |
Загрузка ...
|
|
| 12 | TS06471011013 | Основание опорное |
Загрузка ...
|
|
| 13 | TS06471011012 | Основание опорное |
Загрузка ...
|
|
| 14 | TS06471011011 | Основание опорное |
Загрузка ...
|
|
| 15 | TS06471011010 | Основание опорное |
Загрузка ...
|
|
| 16 | TS17471030047 | Капот |
Загрузка ...
|
|
| 17 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
