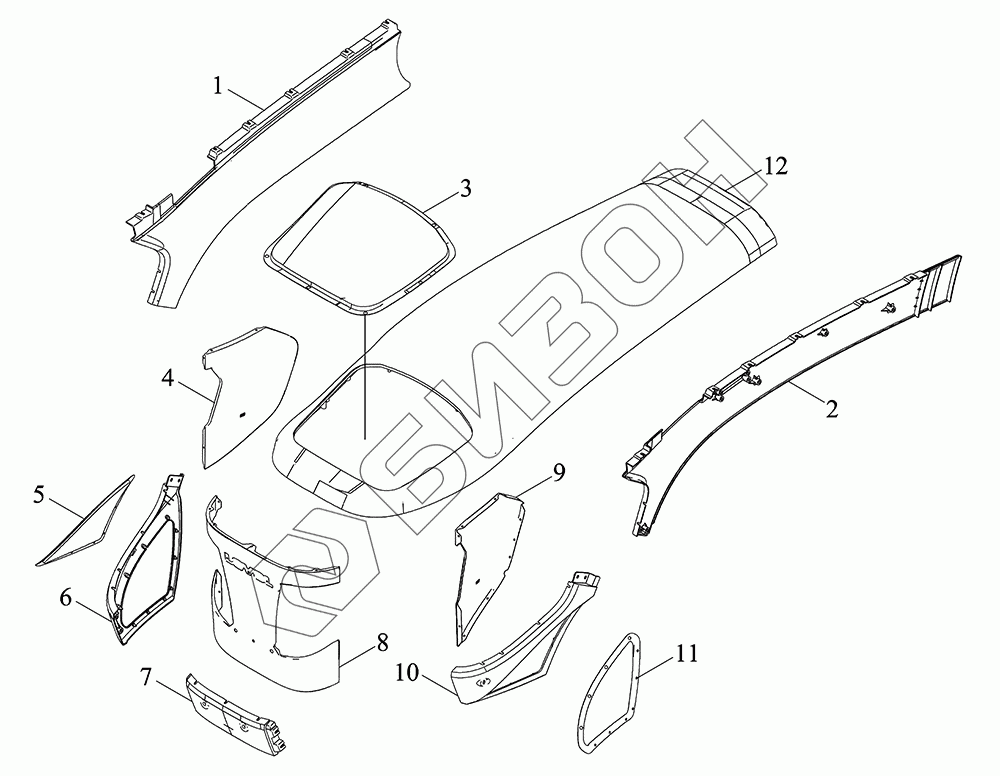

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Панели капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S471010000K TR2S471010000K Узлы монтажные капота машины
Загрузка ...
TR2S471010003K TR2S471010003K Капот в сборе
Загрузка ...
1 TS17471030032 Плита боковая
Загрузка ...
2 TS17471030050 Плита боковая
Загрузка ...
3 TS17471010081 Сетка
Загрузка ...
4 TS17471010024 Плита
Загрузка ...
5 TS17471010026 Сетка
Загрузка ...
6 TS17471010034 Сетка
Загрузка ...
7 TS17471010035 Комингс передний
Загрузка ...
8 TS17471010010 Плита
Загрузка ...
9 TS17471010023 Сетка
Загрузка ...
10 TS17471010033 Комингс нижний
Загрузка ...
11 TS17471010025 Сетка
Загрузка ...
12 TS17471030030 Накладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
