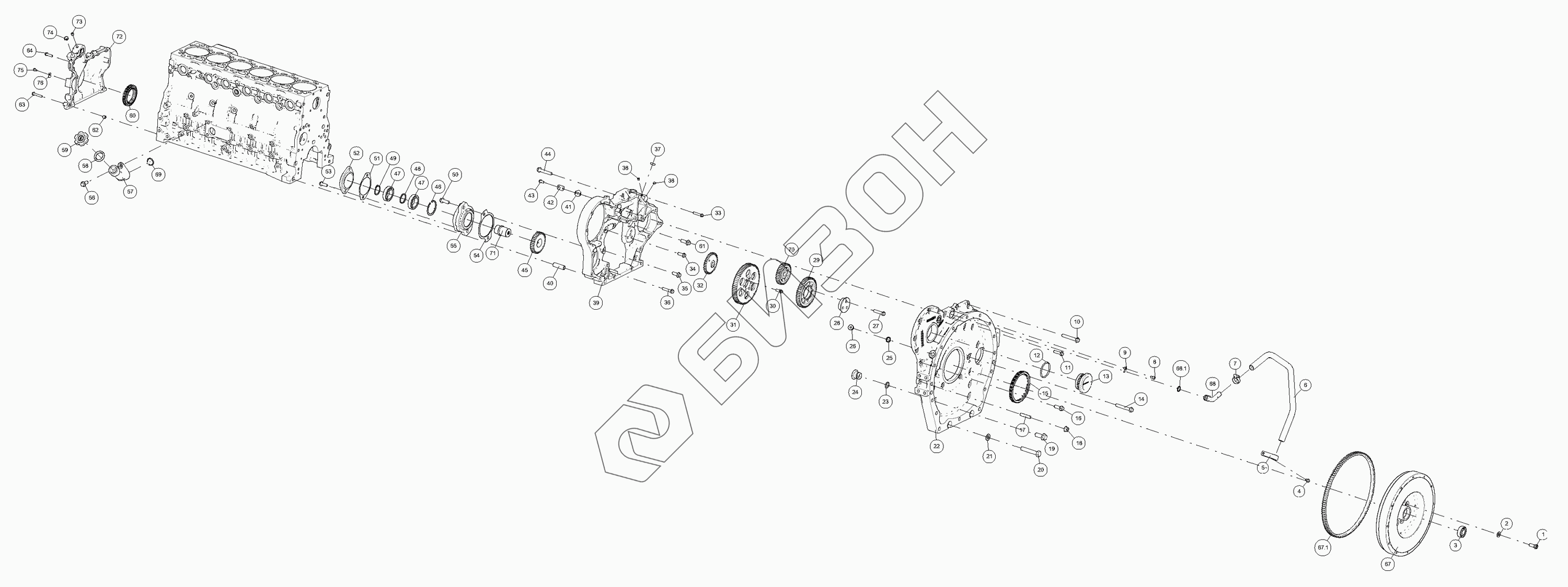

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Маховик, передняя, задняя крышки двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
67
68
68.1
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | S00003468 | Болт |
Загрузка ...
|
|
| 2 | S00004914 | Прокладка |
Загрузка ...
|
|
| 3 | B00005323 | Подшипник |
Загрузка ...
|
|
| 4 | B00004896 | Болт с фланцем |
Загрузка ...
|
|
| 5 | S00010423 | Обойма |
Загрузка ...
|
|
| 6 | S00010031 | Сапун |
Загрузка ...
|
|
| 7 | B00001565 | Хомут |
Загрузка ...
|
|
| 8 | B00005085 | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 9 | S00005205 | Зажим трубный |
Загрузка ...
|
|
| 10 | B00002077 | Болт с фланцем |
Загрузка ...
|
|
| 11 | B00004902 | Болт с фланцем |
Загрузка ...
|
|
| 12 | B00004827 | Кольцо в форме О |
Загрузка ...
|
|
| 13 | S00009644 | Накладка |
Загрузка ...
|
|
| 15 | D02A-118-02B | Сальник |
Загрузка ...
|
|
| 17 | B00005662 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 18 | B00000837 | Гайка с фланцем |
Загрузка ...
|
|
| 19 | B00005545 | Болт с фланцем |
Загрузка ...
|
|
| 20 | B00005586 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 21 | B00005642 | Кольцо прокладочное |
Загрузка ...
|
|
| 22 | S00032006 | Картер маховика |
Загрузка ...
|
|
| 23 | B00000300 | Кольцо в форме О |
Загрузка ...
|
|
| 24 | D02C-106-01 | Пробка сальника |
Загрузка ...
|
|
| 25 | B00001549 | Кольцо прокладочное |
Загрузка ...
|
|
| 26 | B00001705 | Ввёртыш |
Загрузка ...
|
|
| 27 | B00002014 | Болт с фланцем |
Загрузка ...
|
|
| 28 | S00011059 | Ступица шестени |
Загрузка ...
|
|
| 29 | S00011736 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | B00004885 | Болт с фланцем |
Загрузка ...
|
|
| 31 | S00010428 | Колесо зубчатое |
Загрузка ...
|
|
| 32 | S00010427 | Колесо зубчатое |
Загрузка ...
|
|
| 33 | B00004372 | Болт с фланцем |
Загрузка ...
|
|
| 34 | B00004580 | Болт с фланцем |
Загрузка ...
|
|
| 35 | B00002051 | Болт с фланцем |
Загрузка ...
|
|
| 36 | B00004452 | Болт с фланцем |
Загрузка ...
|
|
| 37 | D02A-127-01 | Заглушка |
Загрузка ...
|
|
| 38 | D04-132-01 | Ввёртыш |
Загрузка ...
|
|
| 39 | S00022512 | Редуктор |
Загрузка ...
|
|
| 40 | S00000948 | Штифт направляющий |
Загрузка ...
|
|
| 41 | S00002148 | Подушка |
Загрузка ...
|
|
| 42 | S00016833 | Накладка |
Загрузка ...
|
|
| 43 | B00002132 | Болт с фланцем |
Загрузка ...
|
|
| 44 | B00002073 | Болт с фланцем |
Загрузка ...
|
|
| 45 | S00013344 | Колесо зубчатое |
Загрузка ...
|
|
| 46 | B00001046 | Кольцо ограничительное |
Загрузка ...
|
|
| 47 | B00000204 | Подшипник |
Загрузка ...
|
|
| 48 | D02B-112-01 | Кольцо проставочное |
Загрузка ...
|
|
| 49 | B00001065 | Кольцо ограничительное |
Загрузка ...
|
|
| 50 | B00002054 | Болт с фланцем |
Загрузка ...
|
|
| 51 | S00017307 | Подушка |
Загрузка ...
|
|
| 52 | S00026990 | Накладка |
Загрузка ...
|
|
| 53 | B00002003 | Болт с фланцем |
Загрузка ...
|
|
| 54 | S00016047 | Подушка |
Загрузка ...
|
|
| 55 | S00041919 | Рычаг управления |
Загрузка ...
|
|
| 56 | B00002053 | Болт с фланцем |
Загрузка ...
|
|
| 57 | S00020995 | Патрубок переходный |
Загрузка ...
|
|
| 58 | D02A-328-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 59 | S00004614 | Люк заправочный |
Загрузка ...
|
|
| 60 | S00004645 | Сальник |
Загрузка ...
|
|
| 61 | B00002055 | Болт с фланцем |
Загрузка ...
|
|
| 62 | S00000949 | Штифт направляющий |
Загрузка ...
|
|
| 63 | B00002147 | Болт с фланцем |
Загрузка ...
|
|
| 64 | B00002139 | Болт с фланцем |
Загрузка ...
|
|
| 67 | S00062447 | Обод |
Загрузка ...
|
|
| 68 | S00005202 | Штуцер соединительный |
Загрузка ...
|
|
| 68.1 | S00005204 | Кольцо в форме О |
Загрузка ...
|
|
| 69 | S00041415 | Кольцо в форме О |
Загрузка ...
|
|
| 70 | S00010910 | Колесо зубчатое |
Загрузка ...
|
|
| 71 | S00020049 | Ось шлицевая |
Загрузка ...
|
|
| 72 | S00000656 | Крышка |
Загрузка ...
|
|
| 73 | B00004646 | Заглушка |
Загрузка ...
|
|
| 74 | B00004583 | Пробка коническая |
Загрузка ...
|
|
| 75 | B00002110 | Болт с фланцем |
Загрузка ...
|
|
| 76 | S00021268 | Стрелка |
Загрузка ...
|
|
| 77 | B00004631 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
