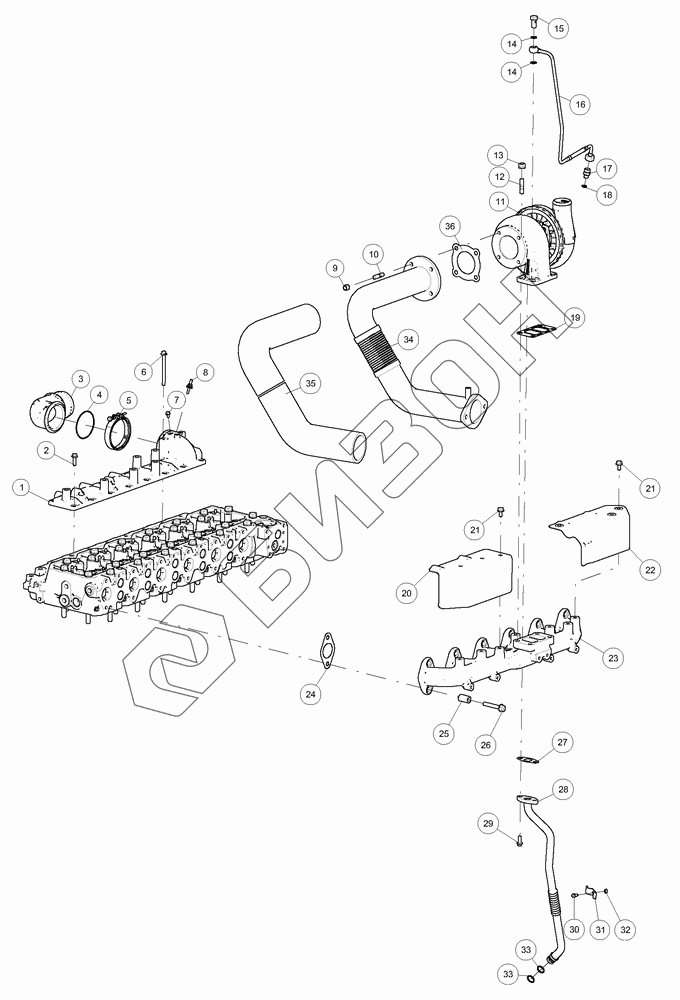

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Турбокомпрессор, выпускной коллектор
1
2
3
4
5
6
7
8
9
10
11
12
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | S00023938 | Накладка |
Загрузка ...
|
|
| 2 | S00005856 | Болт с фланцем |
Загрузка ...
|
|
| 3 | S00005016 | Рукав воздухоподводящий |
Загрузка ...
|
|
| 4 | S00004985 | Кольцо в форме О |
Загрузка ...
|
|
| 5 | S00005009 | Обойма |
Загрузка ...
|
|
| 6 | S00005855 | Болт с фланцем |
Загрузка ...
|
|
| 7 | B00004551 | Болт с фланцем |
Загрузка ...
|
|
| 8 | S00025082 | Нагреватель предпусковой |
Загрузка ...
|
|
| 9 | D13-304-01 | Болт |
Загрузка ...
|
|
| 10 | D13-501-01 | Болт |
Загрузка ...
|
|
| 11 | S00041668 | Нагнетатель |
Загрузка ...
|
|
| 12 | D13-103-01 | Болт |
Загрузка ...
|
|
| 14 | B00001818 | Кольцо прокладочное |
Загрузка ...
|
|
| 15 | B00002178 | Болт полый |
Загрузка ...
|
|
| 16 | S00007592 | Маслопровод |
Загрузка ...
|
|
| 17 | S00003939 | Соединение |
Загрузка ...
|
|
| 18 | S00005682 | Кольцо в форме О |
Загрузка ...
|
|
| 19 | S00008098 | Подушка |
Загрузка ...
|
|
| 20 | S00037650 | Чехол термоизоляционный |
Загрузка ...
|
|
| 21 | D13-318-02 | Болт с фланцем |
Загрузка ...
|
|
| 22 | S00037652 | Чехол термоизоляционный |
Загрузка ...
|
|
| 23 | S00022624 | Труба выхлопная |
Загрузка ...
|
|
| 24 | S00003834 | Прокладка выхлопной трубы |
Загрузка ...
|
|
| 25 | S00003833 | Втулка |
Загрузка ...
|
|
| 26 | D04-145-30A | Болт |
Загрузка ...
|
|
| 27 | C19BL-19BL020 | Подушка |
Загрузка ...
|
|
| 28 | S00021156 | Маслопровод |
Загрузка ...
|
|
| 29 | B00004897 | Болт с фланцем |
Загрузка ...
|
|
| 30 | B00002110 | Болт с фланцем |
Загрузка ...
|
|
| 31 | S00011235 | Обойма |
Загрузка ...
|
|
| 32 | B00000790 | Гайка шестигранная типа I |
Загрузка ...
|
|
| 33 | D02A-171-80 | Кольцо в форме О |
Загрузка ...
|
|
| 34 | S00041465 | Угольник выхлопной |
Загрузка ...
|
|
| 35 | S00034421 | Угольник выхлопной |
Загрузка ...
|
|
| 36 | S00012732 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
