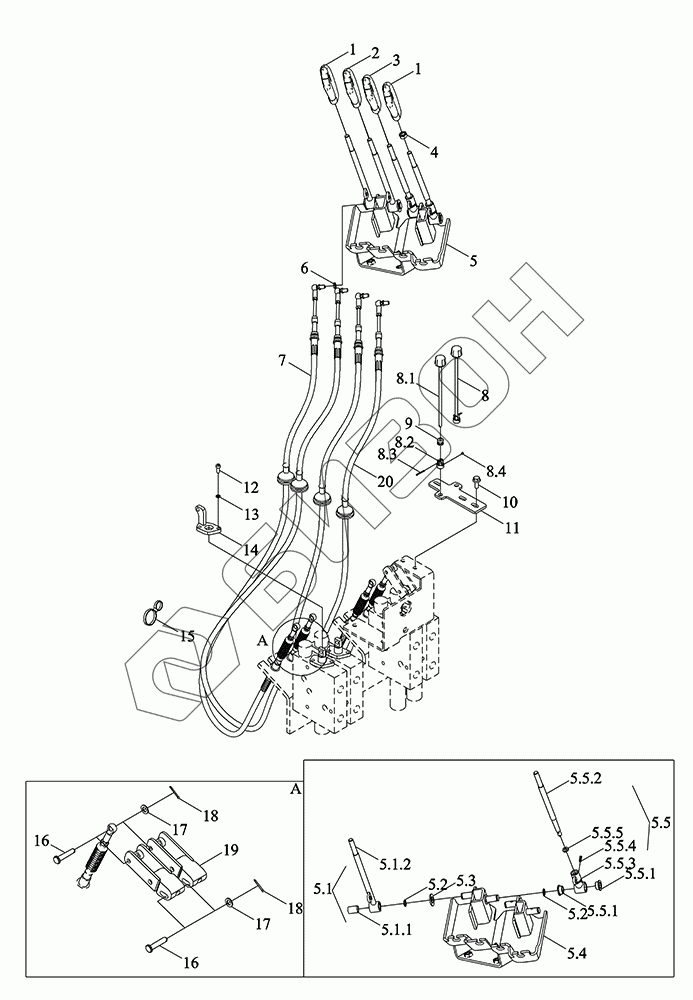

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механиз управления задним гидрораспределителем
1
1
2
3
4
5
5.1
5.1
5.1.1
5.1.1
5.1.2
5.2
5.2
5.3
5.4
5.5
5.5.1
5.5.1
5.5.2
5.5.3
5.5.4
5.5.5
8
8.1
8.2
8.3
8.4
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R584010000K | TM6R584010000K | Механизм управления блоком клапанов в сборе |
Загрузка ...
|
|
| 1 | TM6W582061003 | Головка рукоятки |
Загрузка ...
|
|
| 2 | TM6W582062003 | Головка рукоятки |
Загрузка ...
|
|
| 3 | TM6W582063003 | Головка рукоятки |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | TM6R584010050K | Блок клапанов |
Загрузка ...
|
|
| 5.1 | TM6W582060001 | Рычаг качающийся |
Загрузка ...
|
|
| 5.1.1 | TM6W582060012 | Втулка |
Загрузка ...
|
|
| 5.1.2 | TM6W582060011 | Рычаг качающийся |
Загрузка ...
|
|
| 5.2 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 5.3 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 5.4 | TM6R584010020K | Кронштейн |
Загрузка ...
|
|
| 5.5 | TM6R584010051K | Комплект рычага управления распределительным клапаном |
Загрузка ...
|
|
| 5.5.1 | TM6R584010033K | Втулка нейлоновая |
Загрузка ...
|
|
| 5.5.2 | TM6R584010052K | Рычаг управления |
Загрузка ...
|
|
| 5.5.3 | TM6R584010053K | Трубка |
Загрузка ...
|
|
| 5.5.4 | GBT879.1-4X16 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 5.5.5 | TM6R584010055K | Прокладка |
Загрузка ...
|
|
| 6 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 7 | TM6R584010014K | Вал гибкий |
Загрузка ...
|
|
| 8 | TM6R584010005K | Вал регулирующий |
Загрузка ...
|
|
| 8.1 | TM6R584010003K | Стержень |
Загрузка ...
|
|
| 8.2 | TM6R584010010K | Втулка соединительная |
Загрузка ...
|
|
| 8.3 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 8.4 | GBT71-M4X6-14H-A2L | Винт |
Загрузка ...
|
|
| 9 | TM6R584010008K | Диафрагма разиновая |
Загрузка ...
|
|
| 10 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM6R584010007K | Кронштейн |
Загрузка ...
|
|
| 12 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 13 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 14 | TM6R584010002K | Плита опорная |
Загрузка ...
|
|
| 15 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 16 | GBT882-B8X40-A3L | Вал штыря |
Загрузка ...
|
|
| 17 | GBT95-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 18 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 19 | TM6R584010001K | Соединение |
Загрузка ...
|
|
| 20 | TM6R584010017K | Вал гибкий |
Загрузка ...
|
