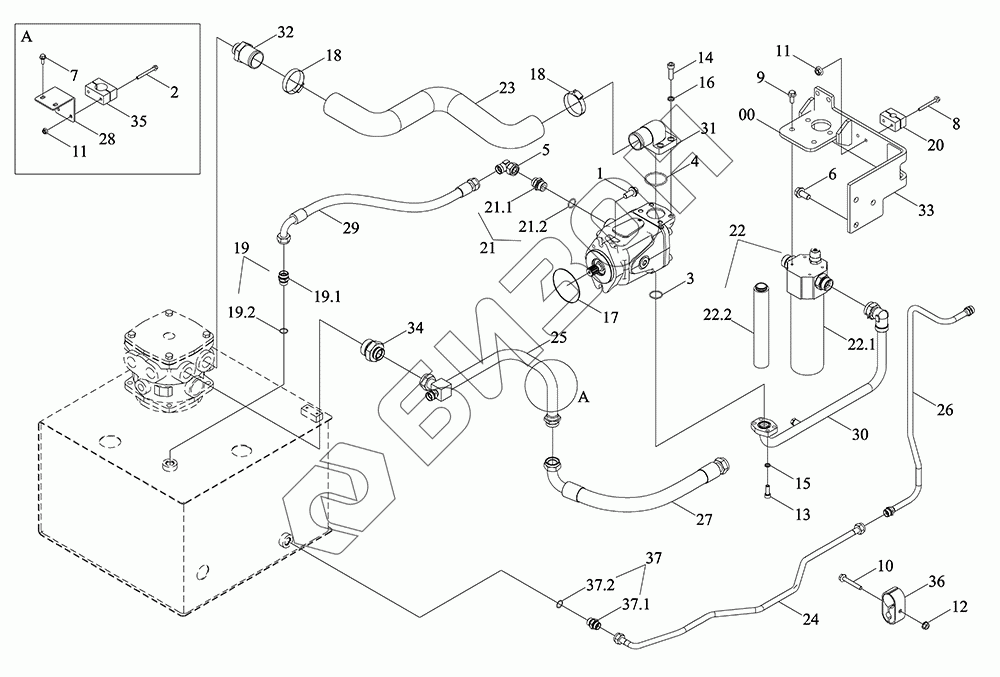

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Фильт и трубопроводы гидравлические
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
19.1
19.2
20
21
21.1
21.2
22
22.1
22.2
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37.1
37.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R582010000K | TM6R582010000K | Маслопровод |
Загрузка ...
|
|
| 1 | GBT16674.1-M14X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT3452.1-31.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | GBT3452.1-56.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | GBT3754-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 6 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M6X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 14 | GBT70.1-M12X40-8.8-A3L | Винт |
Загрузка ...
|
|
| 15 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 16 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 17 | PIS07010110 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 18 | Q67670_ | Хомут червячный |
Загрузка ...
|
|
| 19 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 19.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 19.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | TH04402010061 | Зажим трубный |
Загрузка ...
|
|
| 21 | TK5820893000 | Штуцер |
Загрузка ...
|
|
| 21.1 | TK5820610200 | Стык |
Загрузка ...
|
|
| 21.2 | TS09580030007 | Кольцо в форме О |
Загрузка ...
|
|
| 22 | TK5821334000 | Рукав высокого давления |
Загрузка ...
|
|
| 22.1 | TK5821334200 | Корпус картера |
Загрузка ...
|
|
| 22.2 | TK5821334100 | Элемент фильтрующий |
Загрузка ...
|
|
| 23 | TM6R582010007K | Шланг всасывания масла |
Загрузка ...
|
|
| 24 | TM6R582010017K | Труба откачивающая |
Загрузка ...
|
|
| 25 | TM6R582010018K | Труба откачивающая |
Загрузка ...
|
|
| 26 | TM6R582010019K | Труба откачивающая |
Загрузка ...
|
|
| 27 | TM6R582010021K | Шланг |
Загрузка ...
|
|
| 28 | TM6R582010023K | Кронштейн |
Загрузка ...
|
|
| 29 | TM6R582010027K | Шланг |
Загрузка ...
|
|
| 30 | TM6R582010028K | Рычаг управления |
Загрузка ...
|
|
| 31 | TM6R582010032K | Фланец всасывания масла |
Загрузка ...
|
|
| 32 | TM6R582010034K | Штуцер |
Загрузка ...
|
|
| 33 | TM6R582010037K | Шпилька |
Загрузка ...
|
|
| 34 | TM7N582020037K | Стык |
Загрузка ...
|
|
| 35 | TS06402290035 | Зажим трубный |
Загрузка ...
|
|
| 36 | TS06581190013 | Подушка |
Загрузка ...
|
|
| 37 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 37.1 | TS17402010037 | Деталь переходная |
Загрузка ...
|
|
| 37.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
