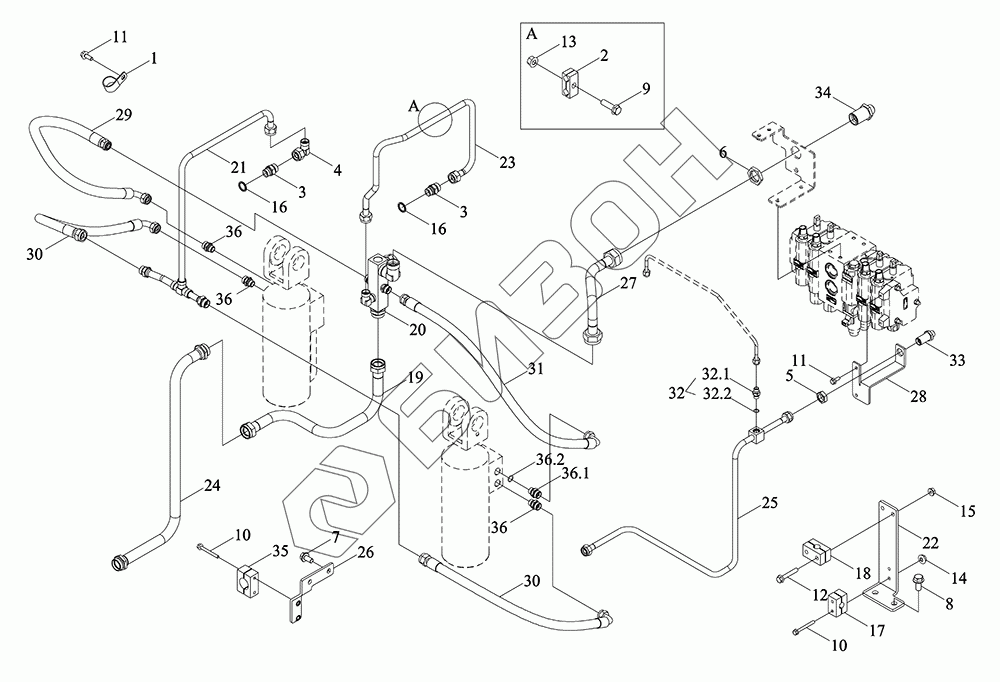

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Трубопроводы гидравлические
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32.1
32.2
33
34
35
36
36
36
36.1
36.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R582010000K | TM6R582010000K | Маслопровод |
Загрузка ...
|
|
| 1 | BZF0032.1-004 | Скоба зажимная |
Загрузка ...
|
|
| 2 | FT750.40.108 | Зажим трубы двойной |
Загрузка ...
|
|
| 3 | GBT3733-S16A | Стык |
Загрузка ...
|
|
| 4 | GBT3754-S16 | Стык |
Загрузка ...
|
|
| 5 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 6 | GBT3763-M36X2 | Гайка |
Загрузка ...
|
|
| 7 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M12X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M6X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 16 | JBT982-22_ | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | TH04402010061 | Зажим трубный |
Загрузка ...
|
|
| 18 | TK5820510300 | Зажимы для труб |
Загрузка ...
|
|
| 19 | TM6R582010008K | Маслопровод |
Загрузка ...
|
|
| 20 | TM6R582010009K | Труба откачивающая |
Загрузка ...
|
|
| 21 | TM6R582010011K | Маслопровод |
Загрузка ...
|
|
| 22 | TM6R582010012K | Кронштейн |
Загрузка ...
|
|
| 23 | TM6R582010013K | Труба откачивающая |
Загрузка ...
|
|
| 24 | TM6R582010016K | Маслопровод |
Загрузка ...
|
|
| 25 | TM6R582010020K | Труба откачивающая |
Загрузка ...
|
|
| 26 | TM6R582010022K | Кронштейн |
Загрузка ...
|
|
| 27 | TM6R582010036K | Труба откачивающая |
Загрузка ...
|
|
| 28 | TM6R582010038K | Кронштейн |
Загрузка ...
|
|
| 29 | TM6R582010045K | Шланг |
Загрузка ...
|
|
| 30 | TM6R582010046K | Шланг |
Загрузка ...
|
|
| 31 | TM6R582010047K | Шланг |
Загрузка ...
|
|
| 32 | TM6R582010060K | Стык |
Загрузка ...
|
|
| 32.1 | TM6R582010061K | Заслонка дроссельная |
Загрузка ...
|
|
| 32.2 | TS09580010004 | Кольцо в форме О |
Загрузка ...
|
|
| 33 | TM7N582020022K | Стык |
Загрузка ...
|
|
| 34 | TM7N582020023K | Стык |
Загрузка ...
|
|
| 35 | TS06402290035 | Зажим трубный |
Загрузка ...
|
|
| 36 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 36.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 36.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
