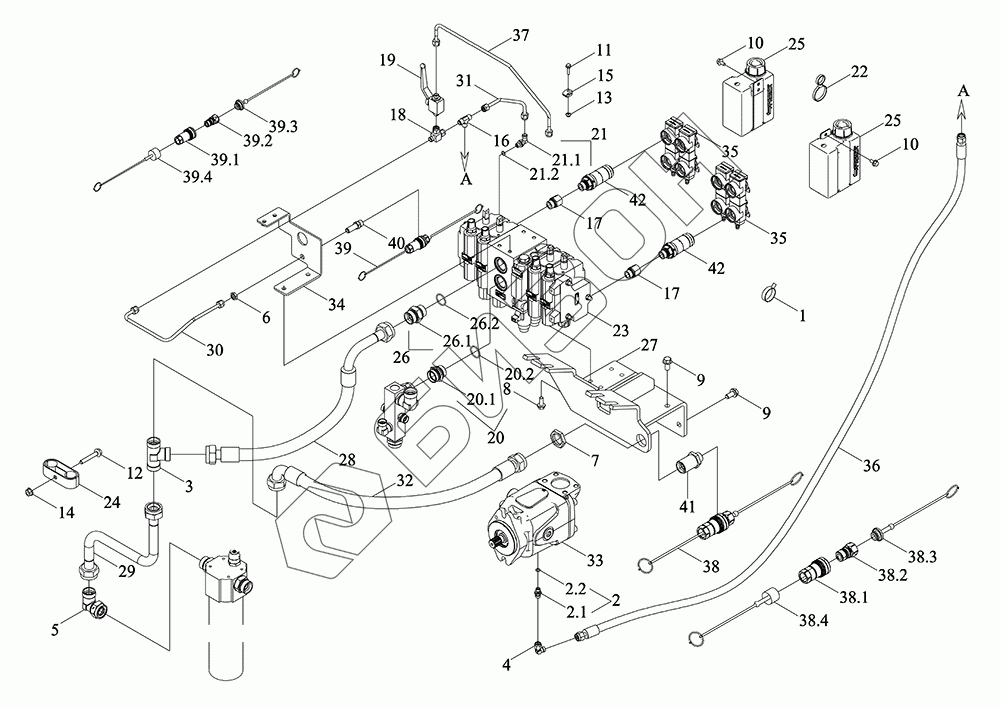

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Насос и задний гидрорапределитель
1
2
2.1
2.2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
20.1
20.2
21
21.1
21.2
22
23
24
25
25
26
26.1
26.2
27
28
29
30
31
32
33
34
35
35
36
37
38
38.1
38.2
38.3
38.4
39
39.1
39.2
39.3
39.4
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R582010000K | TM6R582010000K | Маслопровод |
Загрузка ...
|
|
| 1 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 2 | CP4B710020013 | Штуцер проходной |
Загрузка ...
|
|
| 2.1 | GL03709010032 | Штуцер проходной |
Загрузка ...
|
|
| 2.2 | TS09580030002 | Кольцо в форме О |
Загрузка ...
|
|
| 3 | GBT3745-S25 | Муфта |
Загрузка ...
|
|
| 4 | GBT3754-L8 | Штуцер |
Загрузка ...
|
|
| 5 | GBT3754-S25 | Штуцер соединительный |
Загрузка ...
|
|
| 6 | GBT3763-M14X1.5 | Гайка |
Загрузка ...
|
|
| 7 | GBT3763-M36X2 | Гайка |
Загрузка ...
|
|
| 8 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | P5S43301111 | Зажимы для труб |
Загрузка ...
|
|
| 16 | P7P37601242 | Клапан челнока |
Загрузка ...
|
|
| 17 | P7P59101149 | Соединение редукторное |
Загрузка ...
|
|
| 18 | RGV3601020002 | Соединение тройника |
Загрузка ...
|
|
| 19 | RGV3601020005 | Клапан |
Загрузка ...
|
|
| 20 | TC03581030007 | Штуцер соединительный |
Загрузка ...
|
|
| 20.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 20.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 21 | TC04550100002 | Штуцер |
Загрузка ...
|
|
| 21.1 | GBT3738-L8 | Стык |
Загрузка ...
|
|
| 21.2 | TS09580010003 | Кольцо в форме О |
Загрузка ...
|
|
| 22 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 23 | TK5820001000 | Устройство подъёмное |
Загрузка ...
|
|
| 24 | TK5820014000 | Зажим трубный |
Загрузка ...
|
|
| 25 | TK5820873000 | Масленка |
Загрузка ...
|
|
| 26 | TK5820891000 | Штуцер |
Загрузка ...
|
|
| 26.1 | GBT3733-S25 | Стык |
Загрузка ...
|
|
| 26.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
|
| 27 | TM6R582010001K | Рама монтажная |
Загрузка ...
|
|
| 28 | TM6R582010014K | Шланг |
Загрузка ...
|
|
| 29 | TM6R582010015K | Труба жёсткая |
Загрузка ...
|
|
| 30 | TM6R582010024K | Труба жёсткая |
Загрузка ...
|
|
| 31 | TM6R582010025K | Трубка |
Загрузка ...
|
|
| 32 | TM6R582010029K | Шланг |
Загрузка ...
|
|
| 33 | TM6R582010030K | Гнездо |
Загрузка ...
|
|
| 34 | TM6R582010033K | Контроллер |
Загрузка ...
|
|
| 35 | TM6R582010043K | Покрышка, защищающая от пыли |
Загрузка ...
|
|
| 36 | TM6R582010049K | Шланг |
Загрузка ...
|
|
| 37 | TM6R582010062K | Трубка управления дренажная |
Загрузка ...
|
|
| 38 | TM7N582020005K | Стык |
Загрузка ...
|
|
| 38.1 | TM7N582020006K | Штуцер |
Загрузка ...
|
|
| 38.2 | TM7N582020007K | Штуцер |
Загрузка ...
|
|
| 38.3 | TM7N582020008K | Обкладка |
Загрузка ...
|
|
| 38.4 | TM7N582020009K | Крышка |
Загрузка ...
|
|
| 39 | TM7N582020010K | Стык |
Загрузка ...
|
|
| 39.1 | TM7N582020011K | Штуцер |
Загрузка ...
|
|
| 39.2 | TM7N582020012K | Штуцер |
Загрузка ...
|
|
| 39.3 | TM7N582020013K | Обкладка |
Загрузка ...
|
|
| 39.4 | TM7N582020014K | Крышка |
Загрузка ...
|
|
| 40 | TM7N582020019K | Стык |
Загрузка ...
|
|
| 41 | TM7N582020023K | Стык |
Загрузка ...
|
|
| 42 | TP9C582020030 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
