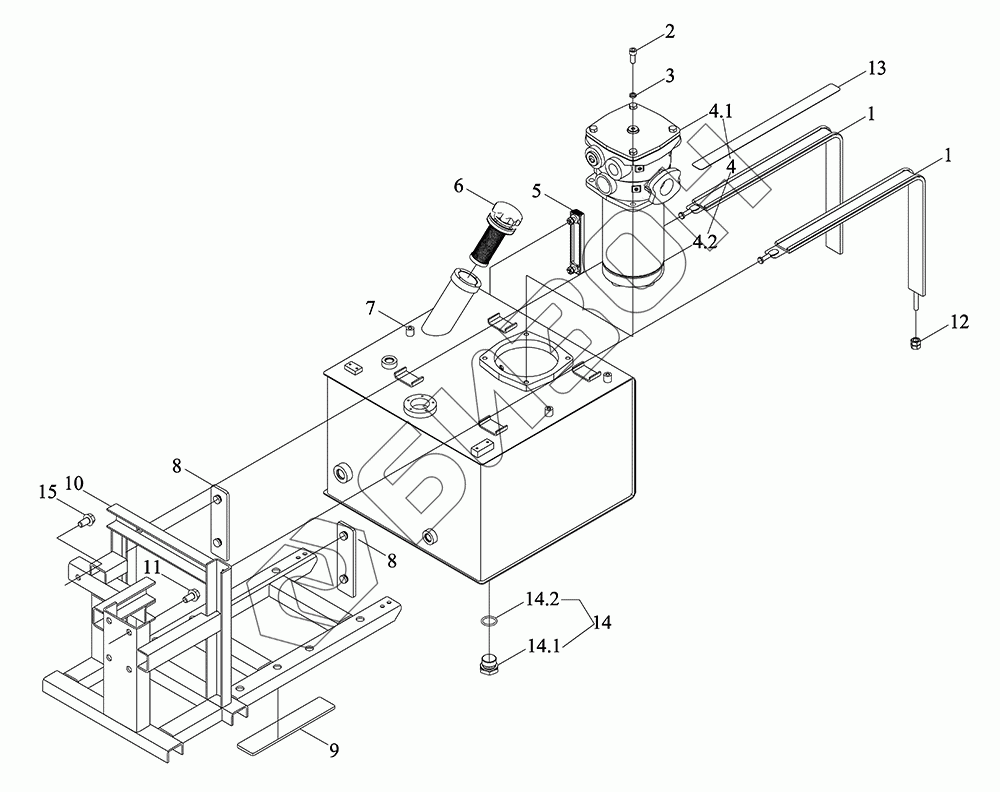

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Гидробак
1
1
2
3
4
4.1
4.2
5
6
7
8
8
9
10
11
12
13
14
14.1
14.2
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R581010000K | TM6R581010000K | Маслобак гидравлический |
Загрузка ...
|
|
| 1 | TM7N581020007K | Хомут гибкий |
Загрузка ...
|
|
| 2 | GBT70.1-M12X30-8.8-A3L | Винт |
Загрузка ...
|
|
| 3 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 4 | TM7N581020009K | Фильтр |
Загрузка ...
|
|
| 4.1 | TM7N581020016K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 4.2 | TM7N581020017K | Фильтр возврата масла |
Загрузка ...
|
|
| 5 | TK5810114000 | Датчик уровня жидкости |
Загрузка ...
|
|
| 6 | TK5810111000 | Фильтр |
Загрузка ...
|
|
| 7 | TM6R581010010K | Бак гидравлический сварной |
Загрузка ...
|
|
| 8 | TK5810000200 | Прокладка резиновая |
Загрузка ...
|
|
| 9 | TG1854.581C-05 | Подушка |
Загрузка ...
|
|
| 10 | TM6R581010001K | Кронштейн сварной |
Загрузка ...
|
|
| 11 | GBT5789-M16X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 13 | TM7N581020015K | Лента резиновая |
Загрузка ...
|
|
| 14 | TC04553010011K | Ввёртыш |
Загрузка ...
|
|
| 14.1 | TK4030309500 | Ввёртыш |
Загрузка ...
|
|
| 14.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | GBT5789-M14X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
