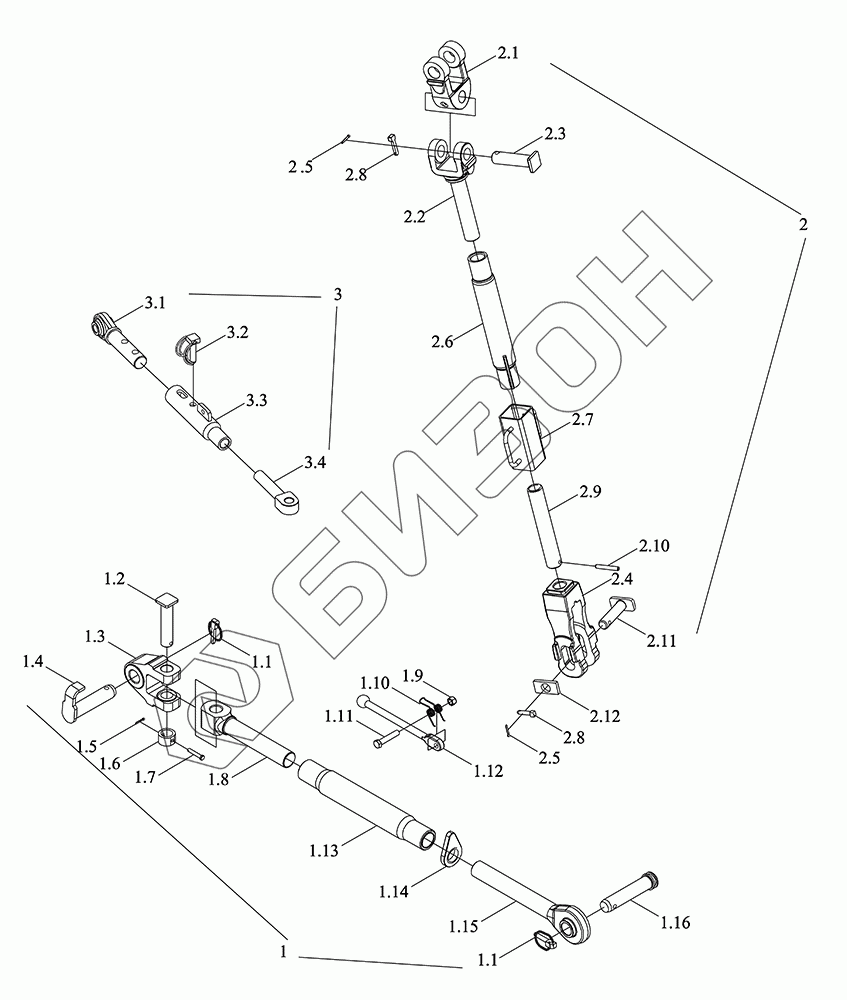

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Централный винт задней навески
1
1.1
1.1
1.1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.11
1.12
1.13
1.14
1.15
1.16
2
2.1
2.2
2.3
2.4
2.5
2.5
2.6
2.7
2.8
2.8
2.9
2.10
2.11
2.12
3
3.1
3.2
3.3
3.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R561010000K | TM6R561010000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TR2P561010031 | Тяга верхняя |
Загрузка ...
|
|
| 1.1 | TG1204.56F.1.5 | Штырь запирающий |
Загрузка ...
|
|
| 1.1 | TR2P561010035 | Пружина кручения |
Загрузка ...
|
|
| 1.2 | TP7C561011021 | Ось штыря |
Загрузка ...
|
|
| 1.3 | TG1204.56F.1-03 | Вилка соединительная |
Загрузка ...
|
|
| 1.4 | TR2P561010030 | Штифт соединительный |
Загрузка ...
|
|
| 1.5 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 1.6 | TR2P561010049 | Кольцо бортовое |
Загрузка ...
|
|
| 1.7 | TR2P561010048 | Штырь ограничительный |
Загрузка ...
|
|
| 1.8 | TG1204.56F.1-04 | Стержень винта |
Загрузка ...
|
|
| 1.9 | GBT6185.1-M12-8-A3L | Контргайка цельнометаллическая шестигранная |
Загрузка ...
|
|
| 1.11 | GBT5782-M12X65-10.9-A3L | Болт |
Загрузка ...
|
|
| 1.12 | TR2P561010034 | Проушина |
Загрузка ...
|
|
| 1.13 | TR2P561010032 | Змеевик регулируемый |
Загрузка ...
|
|
| 1.14 | TR2P561010042 | Планка запорная верхнего рычага тяги |
Загрузка ...
|
|
| 1.15 | TD2S561020016 | Стержень винта |
Загрузка ...
|
|
| 1.16 | TG1204.56B.1.2-01 | Штырь |
Загрузка ...
|
|
| 2 | TM6R561010007K | Рычаг подъемный |
Загрузка ...
|
|
| 2.1 | TK5610002400a | Вилка соединительная |
Загрузка ...
|
|
| 2.2 | TG4S561040027 | Верхняя вилка подъемного рычага |
Загрузка ...
|
|
| 2.3 | TG1654.56B.4.3-01a | Штифт соединительный |
Загрузка ...
|
|
| 2.4 | TG4S561040004 | Вилка нижняя подъемного рычага |
Загрузка ...
|
|
| 2.5 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 2.6 | TG4S561040003 | Канал спиральный |
Загрузка ...
|
|
| 2.7 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 2.8 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 2.9 | TG4S561040005 | Стержень |
Загрузка ...
|
|
| 2.10 | GBT879.1-10X70 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 2.11 | TM7R561010004 | Штифт соединительный |
Загрузка ...
|
|
| 2.12 | TG4S561040007 | Ободок |
Загрузка ...
|
|
| 3 | TR2S561020005 | Рычаг ограничительный |
Загрузка ...
|
|
| 3.1 | TR2S561020007 | Рычаг ограничительный |
Загрузка ...
|
|
| 3.2 | TC05561050009 | Штырь запирающий |
Загрузка ...
|
|
| 3.3 | TR2S561020015 | Трубка ограничительная |
Загрузка ...
|
|
| 3.4 | TR2S561020006 | Стержень винта |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
