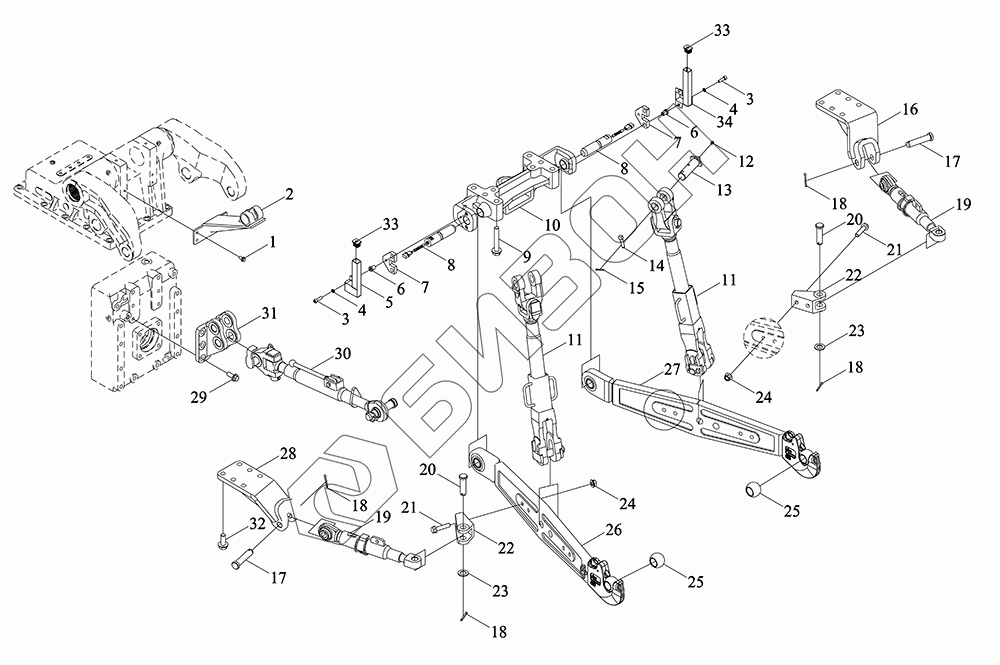

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Рычаги и раскосы задней навески
1
2
3
3
4
4
5
6
7
7
8
8
9
9
10
11
11
12
13
14
15
16
17
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R561010000K | TM6R561010000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TM7R561010002 | Кронштейн верхней опоры крюка рулевой тяги |
Загрузка ...
|
|
| 3 | GBT70.1-M10X35-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 4 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 5 | TG1204.56E.11 | Кожух защитный |
Загрузка ...
|
|
| 6 | TN2P561010067 | Втулка отсечная |
Загрузка ...
|
|
| 7 | TM6R561010006K | Пластина ограничительная датчика натяжения |
Загрузка ...
|
|
| 8 | TG3S561010005 | Датчик натяжения |
Загрузка ...
|
|
| 9 | GBT5789-M20X120-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TR2P561010001 | Кронштейн |
Загрузка ...
|
|
| 11 | TM6R561010007K | Рычаг подъемный |
Загрузка ...
|
|
| 12 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 13 | TG4S561040011 | Штифт соединительный |
Загрузка ...
|
|
| 14 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 15 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 16 | TM6R561010004K | Основание опорное |
Загрузка ...
|
|
| 17 | TG1204.56-06 | Штифт фиксирующий |
Загрузка ...
|
|
| 18 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 19 | TR2S561020005 | Рычаг ограничительный |
Загрузка ...
|
|
| 20 | TG1204.56-07 | Штифт фиксирующий |
Загрузка ...
|
|
| 21 | GBT5789-M16X70-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | TG1204.56-08 | Основание опорное |
Загрузка ...
|
|
| 23 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 24 | SPL6177.1-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 25 | TG1204.56B.2.1-01 | Головка шаровая |
Загрузка ...
|
|
| 26 | TR2S561020001 | Тяга нижняя |
Загрузка ...
|
|
| 27 | TR2S561020002 | Тяга нижняя |
Загрузка ...
|
|
| 28 | TM6R561010001K | Основание опорное |
Загрузка ...
|
|
| 29 | GBT16674.1-M16X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TR2P561010031 | Тяга верхняя |
Загрузка ...
|
|
| 31 | TR2P561010002 | Кронштейн |
Загрузка ...
|
|
| 32 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 33 | TG1204.56E-06 | Заглушка |
Загрузка ...
|
|
| 34 | TG1204.56E.12 | Кожух защитный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
