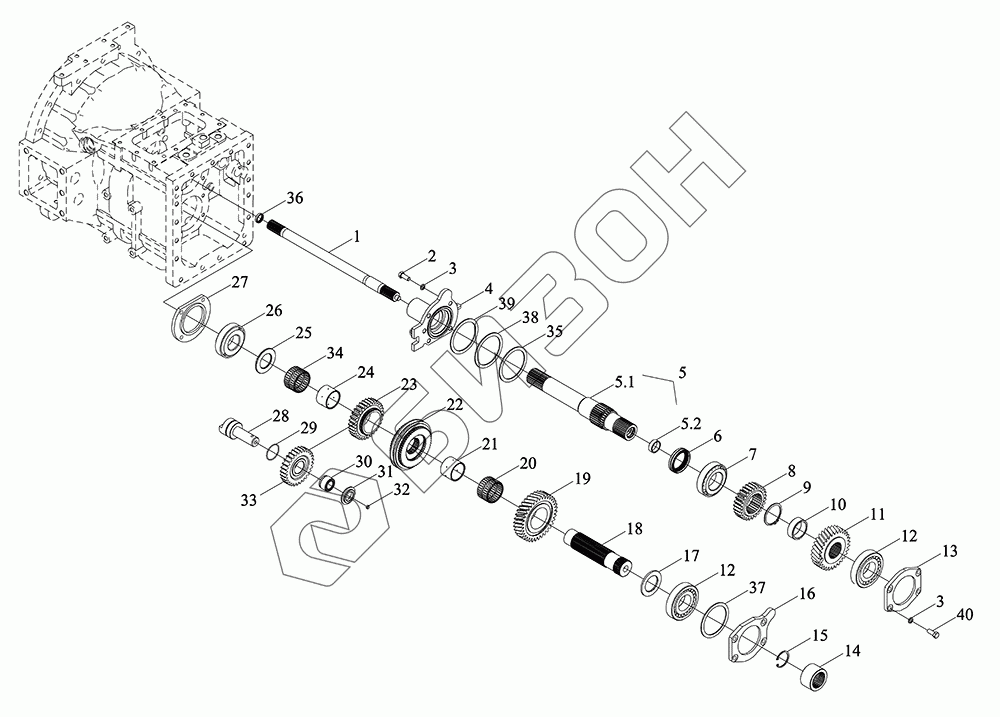

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм привода КПП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5.1
5.2
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R376010000K TM6R376010000K Механизм управления
Загрузка ...
1 TR3S374020011 Вал
Загрузка ...
2 GBT5783-M12X30-10.9-A3L Болт с шестигранной головкой
Загрузка ...
3 GBT93-12-A3L Гровер
Загрузка ...
4 TM6R376010001K Крышка нажимная
Загрузка ...
5 TR3S374020002 Узел первого вала
Загрузка ...
5.1 TR3S374020003 Вал входной
Загрузка ...
5.2 TG4S372010019 Втулка
Загрузка ...
6 GBT9877.1-FB60X80X8F Втулка уплотнительная
Загрузка ...
7 GBT297-32212 Подшипники конические роликовые
Загрузка ...
8 TM6R376010002K Колесо зубчатое
Загрузка ...
9 GBT894.1-70 Кольцо стопорное
Загрузка ...
10 TG4S372010015 Втулка
Загрузка ...
11 TM6R376010003K Колесо зубчатое
Загрузка ...
12 GBT297-30311 Подшипники конические роликовые
Загрузка ...
13 TR2P372010001 Крышка подшипника
Загрузка ...
14 TR2P376010012 Шлицевая втулка вторичного вала
Загрузка ...
15 GBT893.1-52 Кольцо эластичное стопорное для отверстий
Загрузка ...
16 TR3S374010006 Крышка подшипника
Загрузка ...
17 TG1204.372-16 Вал центральный
Загрузка ...
18 TR3S374010007 Вал
Загрузка ...
19 TM6R376010004K Колесо зубчатое
Загрузка ...
20 TS17372020025 Подшипник
Загрузка ...
21 TG1654.372-12 Втулка
Загрузка ...
22 TG3S372010001 Синхронизатор
Загрузка ...
23 TM6R376010006K Колесо зубчатое
Загрузка ...
24 TG1654.372-05 Втулка
Загрузка ...
25 TS08372010020 Подушка
Загрузка ...
26 GBT297-30310 Подшипники конические роликовые
Загрузка ...
27 TR3S374010013 Двухосный
Загрузка ...
28 TR3S374010010 Вал
Загрузка ...
29 GBT3452.1-50.0X2.65G Кольцо уплотнительное
Загрузка ...
30 TR2P376020031 Игла роликовая
Загрузка ...
31 TR3S374010012 Втулка отсечная
Загрузка ...
32 Q72212 Пробка колокольная
Загрузка ...
33 TM6R376010005K Шестерня паразитная
Загрузка ...
34 QLWZB120-K63X73X42ZW Подшипник
Загрузка ...
35 TS08372010028 Прокладка регулировочная
Загрузка ...
36 TG4S372010016 Сальник
Загрузка ...
37 FT700.38.153 Подушка
Загрузка ...
38 TS08372010029 Прокладка регулировочная
Загрузка ...
39 TS08372010030 Прокладка регулировочная
Загрузка ...
40 GBT5783-M12X30-10.9-O Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
