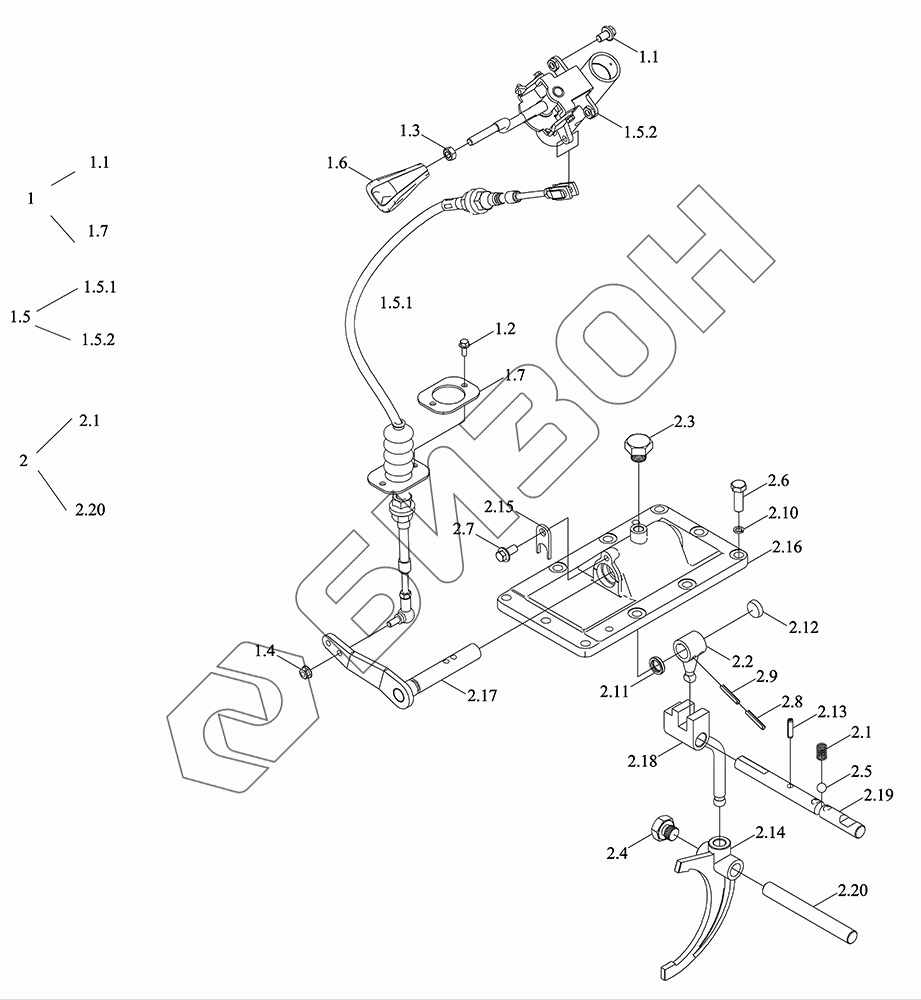

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм упрвления КПП

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.5.1

1.5.2

1.6

1.7

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.18

2.19

2.20

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R377010000K	TM6R377010000K	Управление в сборе	Загрузка ...
1	TM6R377010001K	Управление переключением передачи челночного типа в сборе	Загрузка ...
1.1	GBT16674.1-M10X16-8.8-A3L	Болт с фланцем	Загрузка ...
1.2	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.3	GBT6170-M10-8-A3L	Гайка	Загрузка ...
1.4	GBT6177.1-M8-10-A2L	Гайка с фланцем	Загрузка ...
1.5	TM6R377010003K	Блок управления переключением передачи челночного типа	Загрузка ...
1.5.1	TM6R377010004K	Вал гибкий	Загрузка ...
1.5.2	TM6R377010010K	Контроллер сервопривода переключения	Загрузка ...
1.6	TM6W373010016	Ручка управления	Загрузка ...
1.7	TM6W373010018	Плита нажимная	Загрузка ...
2	TM6R377010002K	Управление челночного изменения передачи	Загрузка ...
2.1	FT800.37.139	Пружина	Загрузка ...
2.2	FT800A.37.315a	Поводок	Загрузка ...
2.3	GBT2878.4-M14-PLEH-A3L-NBR	Ввёртыш	Загрузка ...
2.4	GBT2878.4-M22-PLEH-A3L-NBR	Ввёртыш	Загрузка ...
2.5	GBT308-10-G100-b	Шарик стальной	Загрузка ...
2.6	GBT5783-M12X35-8.8-A3L	Болт	Загрузка ...
2.7	GBT5789-M10X20-8.8-A2L	Болт с фланцем	Загрузка ...
2.8	GBT879.1-5X32	Штырь цилиндрический эластичный	Загрузка ...
2.9	GBT879.1-8X32	Штырь цилиндрический эластичный	Загрузка ...
2.10	GBT93-12	Кольцо прокладочное	Загрузка ...
2.11	GBT9877.1-B22X35X7D	Уплотнение внутреннее оси вращения	Загрузка ...
2.12	Q72224	Пробка коническая	Загрузка ...
2.13	QLWZB140-8X32	Палец	Загрузка ...
2.14	TG1204.373-08	Вилка отводная	Загрузка ...
2.15	TH02373010010	Скоба ограничительная	Загрузка ...
2.16	TM6R377010006K	Крышка челночная контрольная	Загрузка ...
2.17	TM6R377010007K	Рычаг качающийся	Загрузка ...
2.18	TR3S376010002	Поводок	Загрузка ...
2.19	TR3S376010005	Ось вилки переключения	Загрузка ...
2.20	TR3S376010006	Ось вилки переключения	Загрузка ...
