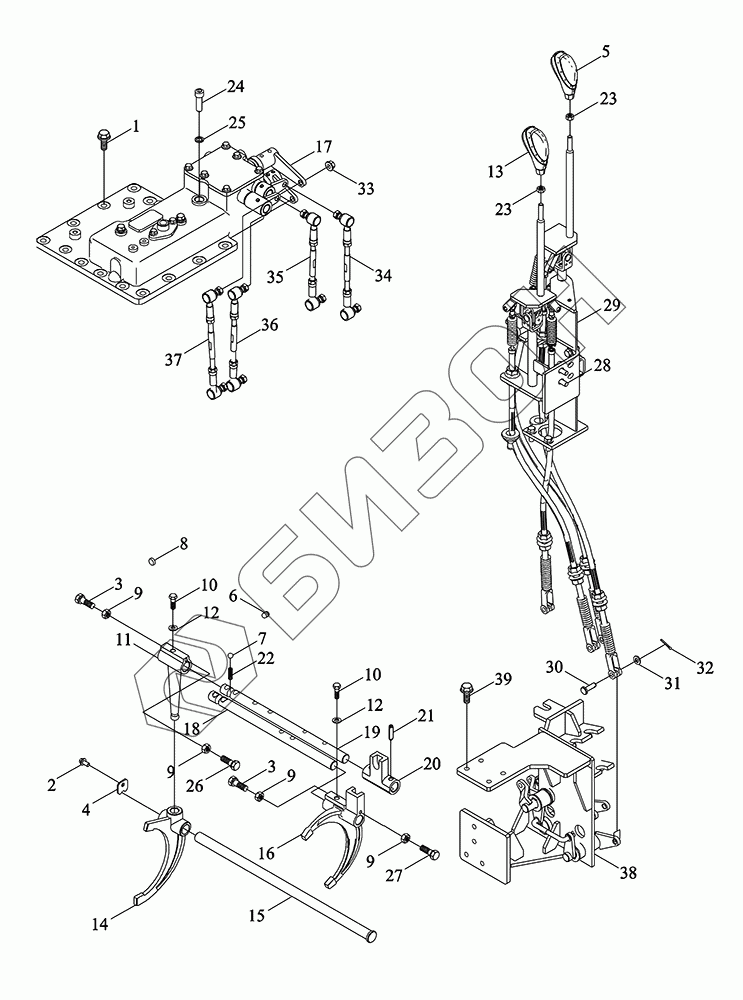

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм упрвления КПП
1
2
3
3
4
5
6
7
8
9
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R373010000K | TM6R373010000K | Механизм управления КПП в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5789-M8X16-8.8-O | Болт |
Загрузка ...
|
|
| 3 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | TS04374010013 | Кронштейн |
Загрузка ...
|
|
| 5 | TM6W373010065 | Рукоятка |
Загрузка ...
|
|
| 6 | FT800.37.177 | Штырь запирающий |
Загрузка ...
|
|
| 7 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 8 | Q72214 | Пробка коническая |
Загрузка ...
|
|
| 9 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 10 | GBT5782-M10X45-8.8-A3L | Болт |
Загрузка ...
|
|
| 11 | TR2P373010002 | Поводок |
Загрузка ...
|
|
| 12 | TR2P373010014 | Плоская шайба |
Загрузка ...
|
|
| 13 | TM6W373010064 | Ручка управления |
Загрузка ...
|
|
| 14 | TG1204.373-08 | Вилка отводная |
Загрузка ...
|
|
| 15 | TR3S373020004 | Ось вилки переключения |
Загрузка ...
|
|
| 16 | TR2P373030012 | Вилка отводная |
Загрузка ...
|
|
| 17 | TM6R373010010K | Крышка управляющяя |
Загрузка ...
|
|
| 18 | TR2P373030011 | Вал |
Загрузка ...
|
|
| 19 | TR2P373010004 | Вал |
Загрузка ...
|
|
| 20 | TG2S373010001 | Поводок |
Загрузка ...
|
|
| 21 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 22 | TM6W373010062 | Пружина вала вилки главной коробки передач |
Загрузка ...
|
|
| 23 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 24 | GBT70.1-M12X40-10.9-A3L | Винт |
Загрузка ...
|
|
| 25 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 26 | GBT5783-M10X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 27 | GBT5783-M10X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TM6R373010080K | Контроллер |
Загрузка ...
|
|
| 30 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 31 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 32 | GBT91-3.2X25-A3L | Шплинт |
Загрузка ...
|
|
| 33 | SPL6177.2-M10X1.25-F3 | Гайка |
Загрузка ...
|
|
| 34 | TM6R373010005K | Тяга |
Загрузка ...
|
|
| 35 | TM6R373010001K | Тяга |
Загрузка ...
|
|
| 36 | TM6R373010003K | Тяга |
Загрузка ...
|
|
| 37 | TM6R373010007K | Тяга |
Загрузка ...
|
|
| 38 | TM6R373010030K | Основание кронштейна |
Загрузка ...
|
|
| 39 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
