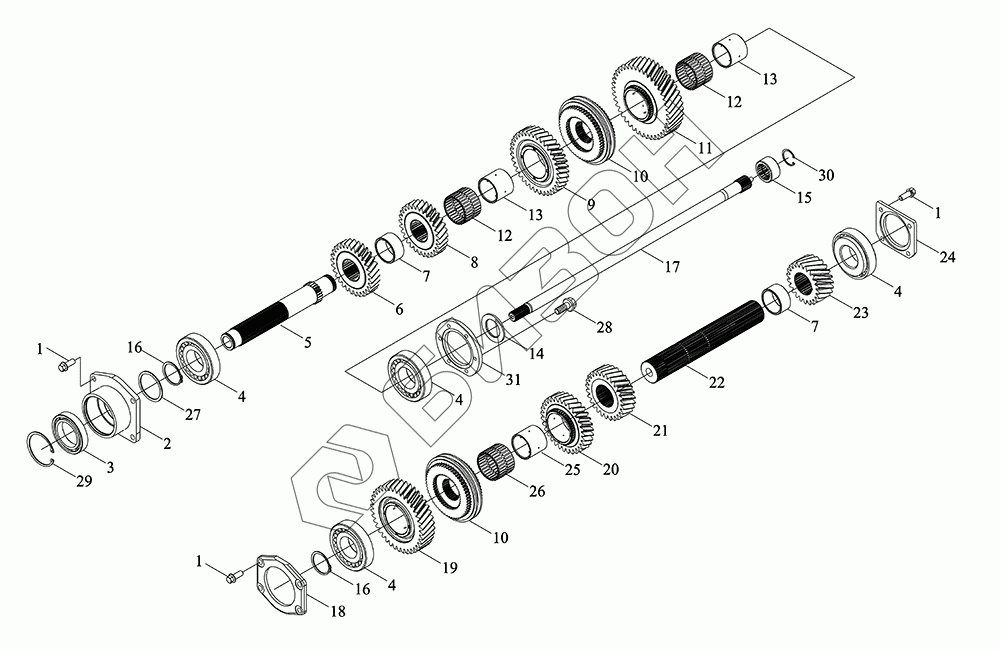

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Валы КПП
1
1
1
2
3
4
4
4
4
5
6
7
7
8
9
10
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R372020000K | TM6R372020000K | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M12X30-10.9-O | Болт |
Загрузка ...
|
|
| 2 | TR3S372010001 | Крышка подшипника |
Загрузка ...
|
|
| 3 | GBT276-6013 | Подшипник |
Загрузка ...
|
|
| 4 | GBT297-30311 | Подшипники конические роликовые |
Загрузка ...
|
|
| 5 | TR3S372010002 | Вал выходной |
Загрузка ...
|
|
| 6 | TR2P372030008 | Шестерня паразитная |
Загрузка ...
|
|
| 7 | TS17372020004 | Втулка |
Загрузка ...
|
|
| 8 | TR2P372030006 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TR2P372030004 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | TG3S372010001 | Синхронизатор |
Загрузка ...
|
|
| 11 | TR2P372030002 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TS17372020024 | Подшипник |
Загрузка ...
|
|
| 13 | TS17372020011 | Втулка |
Загрузка ...
|
|
| 14 | TG1204.372-16 | Вал центральный |
Загрузка ...
|
|
| 15 | TM6R372010002K | Муфта соединительная |
Загрузка ...
|
|
| 16 | GBT894.1-55 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 17 | TR3S372020001 | Вал |
Загрузка ...
|
|
| 18 | TR2P372010001 | Крышка подшипника |
Загрузка ...
|
|
| 19 | TR2P372030007 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | TR2P372030005 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TR2P372030003 | Колесо зубчатое |
Загрузка ...
|
|
| 22 | TR2P372010012 | Вал |
Загрузка ...
|
|
| 23 | TR2P372030001 | Колесо зубчатое |
Загрузка ...
|
|
| 24 | TR3S372010003 | Крышка подшипника |
Загрузка ...
|
|
| 25 | TG1654.372-12 | Втулка |
Загрузка ...
|
|
| 26 | TS17372020025 | Подшипники игольчатые роликовые K63X73X45ZW |
Загрузка ...
|
|
| 27 | FT700.38.153 | Пркладка |
Загрузка ...
|
|
| 28 | GBT16674.1-M10X25-10.9-O | Болт |
Загрузка ...
|
|
| 29 | GBT893.1-100 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 30 | GBT893.1-47 | Кольцо ограничительное |
Загрузка ...
|
|
| 31 | TM6R372010001K | Крышка подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
