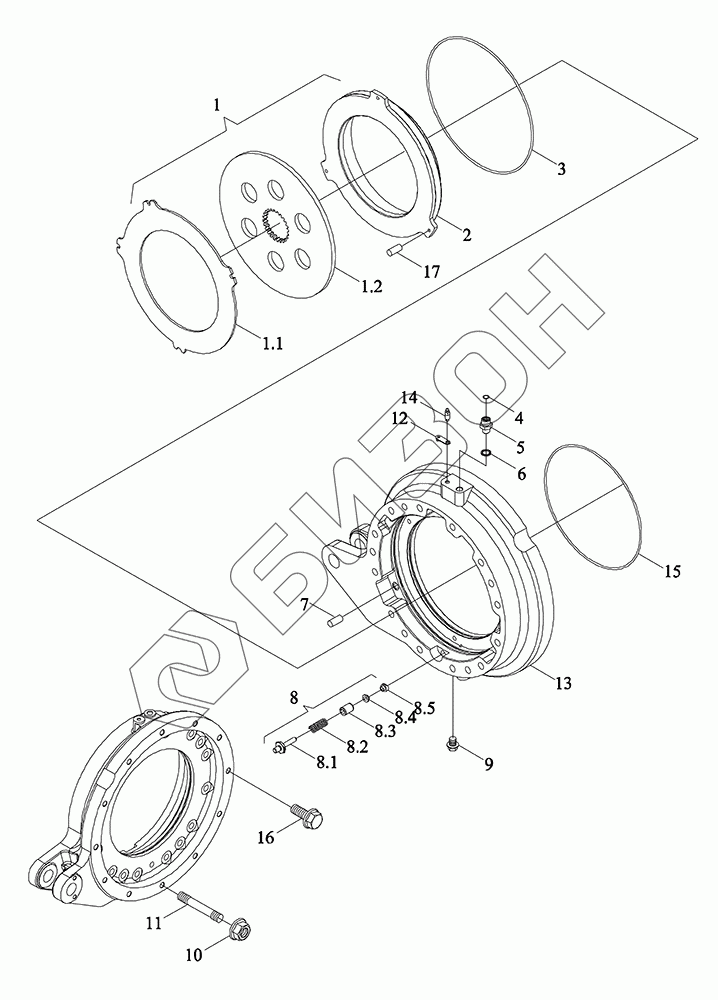

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Левый тормоз в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
3
4
5
6
7
8
8.1
8.2
8.3
8.4
8.5
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG4S431030000 TG4S431030000 Тормоз левый
Загрузка ...
1 TG4S431030011 Перегородка фрикционной накладки
Загрузка ...
1.1 BZF0113.2-112 Перегородки
Загрузка ...
1.2 BZF0113.2-012 Пластинка фрикционная
Загрузка ...
2 TG4S431030002 Поршень
Загрузка ...
3 TG1204.431-03 Кольцо уплотнительное
Загрузка ...
4 GBT3452.1-11.8X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
5 FT800.43.130 Штуцер
Загрузка ...
6 JBT982-16 Шайба комбинированная уплотнительная
Загрузка ...
7 TR2S431010002 Ось
Загрузка ...
8 TG4S431030019 Пружина
Загрузка ...
8.1 TG4S431030013 Шпилька
Загрузка ...
8.2 BZF0027.1-037 Пружина
Загрузка ...
8.3 TG4S431030017 Чехол упругий
Загрузка ...
8.4 TG4S431030015 Шайба
Загрузка ...
8.5 TG4S431030014 Болт
Загрузка ...
9 GBT2878.4-M10-PLEH-A2L-NBR Ввёртыш
Загрузка ...
10 SPL6177.2-M16X1.5-10-F3 Гайка с фланцем
Загрузка ...
11 GBT899-AM16-M16X1.5X100-10.9-A3L Шпилька с двойной головкой
Загрузка ...
12 TD950.43.5-05 Уплотнение
Загрузка ...
13 TG4S431030001 Корпус цилиндра
Загрузка ...
14 TD950.43.5-04 Винт
Загрузка ...
15 TG1204.431-02 Кольцо уплотнительное
Загрузка ...
16 GBT16674.1-M16X105-10.9-A3L Болт с фланцем
Загрузка ...
17 GBT119.1-10m6X45-A3L Штырь цилиндрический
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
