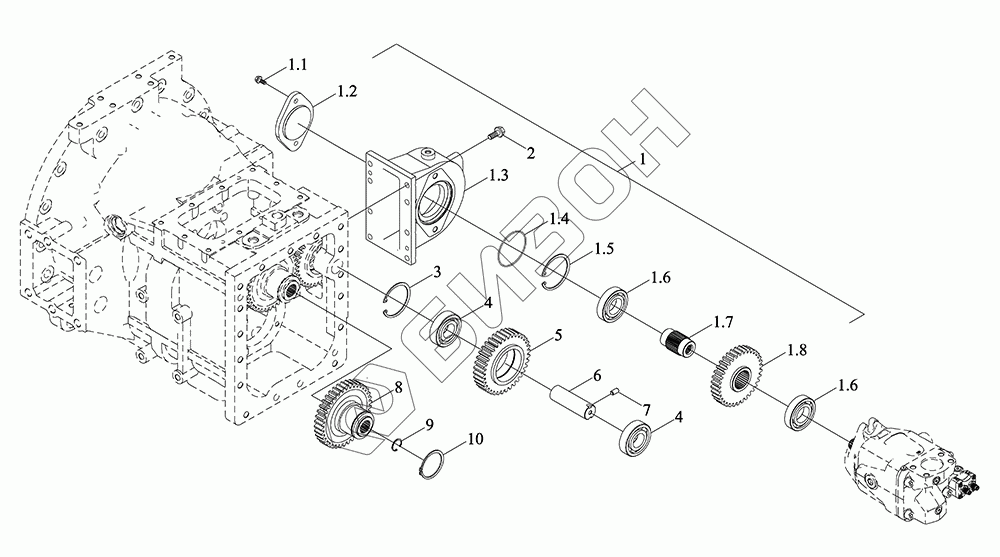

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Раздаточная коробка
1
1.1
1.2
1.3
1.4
1.5
1.6
1.6
1.7
1.8
2
3
4
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R424010000K | TM6R424010000K | Коробка раздаточная |
Загрузка ...
|
|
| 1 | TM6R424010008K | Коробка раздаточная |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.2 | TM6R424010002K | Крышка боковая |
Загрузка ...
|
|
| 1.3 | TM6R424010009K | Корпус гидравлической раздаточной коробки |
Загрузка ...
|
|
| 1.4 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 1.5 | GBT893.1-80 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 1.6 | GBT276-6208 | Подшипник |
Загрузка ...
|
|
| 1.7 | TM6R424010007K | Вал выходной |
Загрузка ...
|
|
| 1.8 | TM6R424010005K | Колесо зубчатое |
Загрузка ...
|
|
| 2 | GBT16674.1-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT893.1-80 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 4 | GBT276-6307 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 5 | TM6R424010004K | Шестерня паразитная |
Загрузка ...
|
|
| 6 | TM6R424010006K | Вал |
Загрузка ...
|
|
| 7 | GBT73-M10X20-14H-A3L | Винт |
Загрузка ...
|
|
| 8 | TM6R424010003K | Колесо зубчатое |
Загрузка ...
|
|
| 9 | GBT893.1-28 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 10 | GBT894.1-65 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
