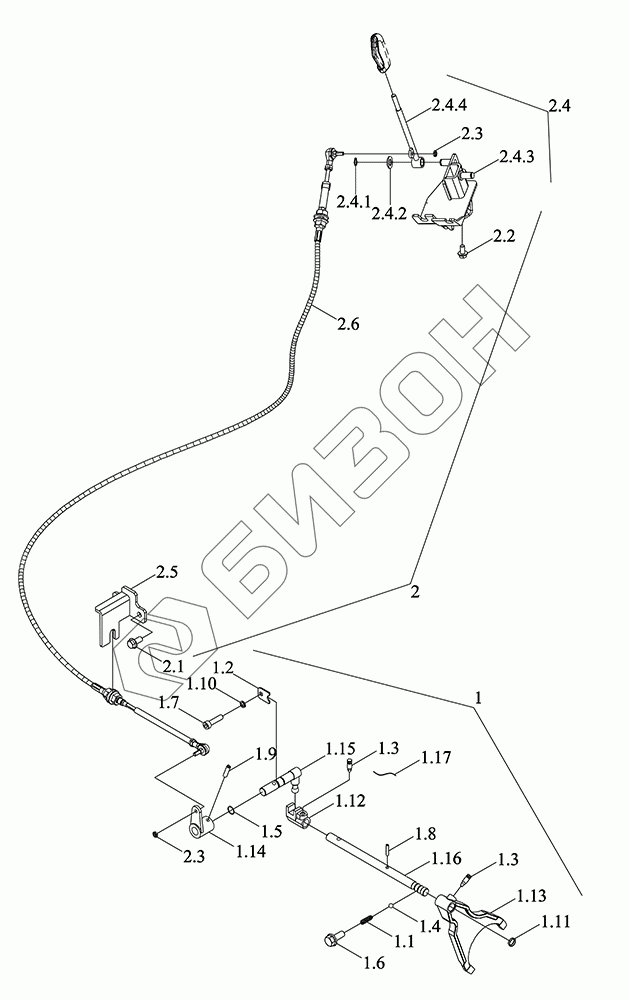

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм управления отбором мощности

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

2.1

2.2

2.3

2.4

2.4.1

2.4.2

2.4.3

2.4.4

2.5

2.6

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM7R413010000	TM7R413010000	Механизм управления отбором мощности в сборе	Загрузка ...
1	TM7R413010001	Механизм управления отбором мощности в сборе	Загрузка ...
1.1	FT800.37.139	Пружина	Загрузка ...
1.2	FT800.37.169	Кронштейн	Загрузка ...
1.3	FT800.37.194	Винт установочный	Загрузка ...
1.4	GBT308-10-G100-b	Шарик стальной	Загрузка ...
1.5	GBT3452.1-17.0X1.80G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.6	GBT5789-M12X20-8.8-A3L	Болт с фланцем	Загрузка ...
1.7	GBT70.1-M10X20-8.8-A3L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...
1.8	GBT879.1-6X22	Штырь	Загрузка ...
1.9	GBT879.3-8X35	Штифты прочные гибкие цилиндрические	Загрузка ...
1.10	GBT93-10-A3L	Гровер	Загрузка ...
1.11	Q72220	Пробка коническая	Загрузка ...
1.12	TD800A.374B-01	Поводок	Загрузка ...
1.13	TG1204.412.2-01	Вилка отводная	Загрузка ...
1.14	TM6W413020003	Рычаг качающийся	Загрузка ...
1.15	TM6W413020011	Коромысла высокой и низкой передачи с отбором мощности	Загрузка ...
1.16	TR3S413020003	Ось вилки переключения	Загрузка ...
1.17	TS17412020002	Проволока стальная	Загрузка ...
2	TM6W413020002	Механизм управления отбором мощности в сборе	Загрузка ...
2.1	GBT5789-M12X25-8.8-A3L	Болт с фланцем	Загрузка ...
2.2	GBT5789-M8X20-8.8-A3L	Болт с фланцем	Загрузка ...
2.3	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
2.4	TM6W413020020	Вал отбора мощности	Загрузка ...
2.4.1	GBT894.1-14	Кольца стопорные для валов	Загрузка ...
2.4.2	GBT97.1-14-A3L	Шайба плоская	Загрузка ...
2.4.3	TM6W413020013	Кронштейн	Загрузка ...
2.4.4	TM6W582060001	Рычаг качающийся	Загрузка ...
2.5	TM6W413020022	Кронштейн сварной	Загрузка ...
2.6	TM6W413020026	Оттяжка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
