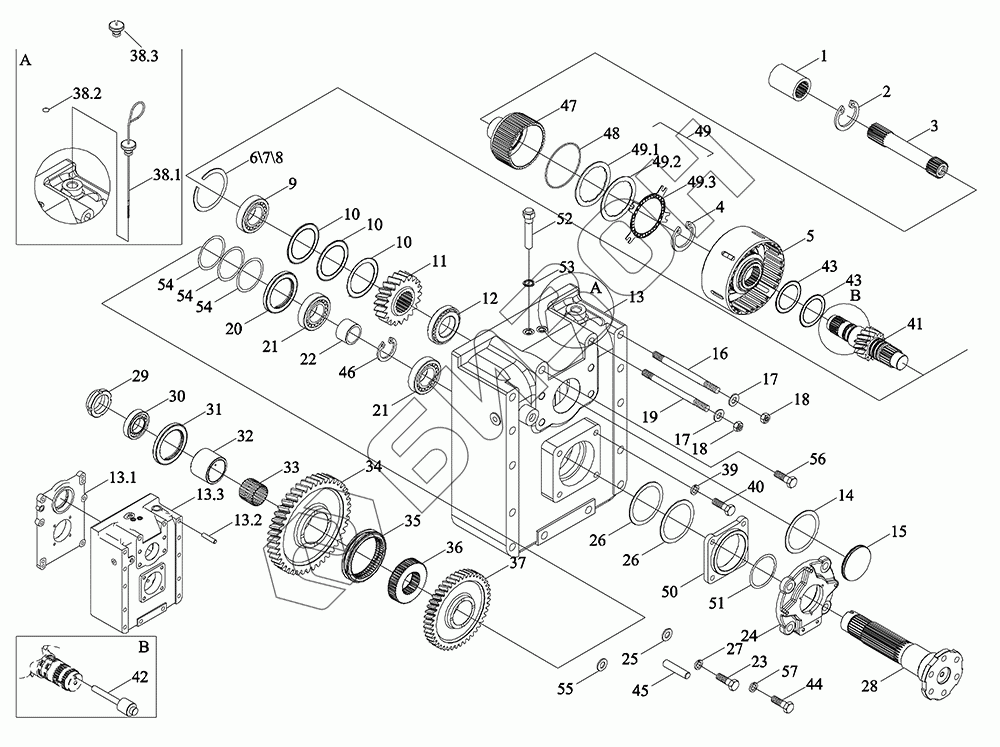

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Привод отбора мощности
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13.1
13.2
13.3
14
15
16
17
17
18
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38.2
38.2
38.3
39
40
41
42
43
43
44
45
46
47
48
49
49.1
49.2
49.3
50
51
52
53
54
54
54
54
54
54
54
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2P411050000 | TR2P411050000 | Привод отбора мощности в сборе |
Загрузка ...
|
|
| 1 | TR2P411010015 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 2 | GBT893.1-35 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 3 | TR2P411030002 | Вал |
Загрузка ...
|
|
| 4 | GBT894.1-40 | Кольца стопорные для валов |
Загрузка ...
|
|
| 5 | TM7R411010005 | Муфта отбора мощности (не поставляется в сборе) |
Загрузка ...
|
|
| 6 | BZF0002.2-012 | Колодка регулировочная открытого типа |
Загрузка ...
|
|
| 7 | BZF0002.2-013 | Колодка регулировочная открытого типа |
Загрузка ...
|
|
| 8 | BZF0002.2-014 | Колодка регулировочная открытого типа |
Загрузка ...
|
|
| 9 | GBT297-32212 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TM7R411010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | TR2P411010003a | Шестерня |
Загрузка ...
|
|
| 12 | PIS01030040 | Подшипники конические роликовые |
Загрузка ...
|
|
| 13 | TR2P411050010a | Корпус картера |
Загрузка ...
|
|
| 13.1 | TR2P411050011 | Крышка передняя |
Загрузка ...
|
|
| 13.2 | GBT119.1-16M6X26-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 13.3 | TR2P411050012a | Корпус картера |
Загрузка ...
|
|
| 14 | GBT3452.1-75.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | TR2P411010009 | Крышка задняя |
Загрузка ...
|
|
| 16 | TR2P411050018 | Шпилька двусторонняя |
Загрузка ...
|
|
| 17 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 18 | GBT6171-M18X1.5-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 19 | TR2P411050019 | Шпилька двусторонняя |
Загрузка ...
|
|
| 20 | TG1204.411-08 | Кольцо ограничительное |
Загрузка ...
|
|
| 21 | PIS01030056 | Подшипники конические роликовые 30310 |
Загрузка ...
|
|
| 22 | TR2P411030016 | Рукав перегородки |
Загрузка ...
|
|
| 23 | GBT5783-M12X35-10.9-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 25 | TR2P411030011 | Шайба |
Загрузка ...
|
|
| 26 | GBT9877.1-FB70X90X10D | Уплотнения манжетные для вращающихся валов с внутренней обмоткой |
Загрузка ...
|
|
| 27 | TR2P411010020 | Гнездо сальника |
Загрузка ...
|
|
| 28 | TR2P411050013 | Вал приводной |
Загрузка ...
|
|
| 29 | TY1S391010006K | Гайка |
Загрузка ...
|
|
| 30 | PIS01060037 | Подшипники радиальные шариковые 6009 BALLBEARI |
Загрузка ...
|
|
| 31 | TR2P411050020 | Кольцо ограничительное |
Загрузка ...
|
|
| 32 | TG1204.411-10 | Втулка |
Загрузка ...
|
|
| 33 | QLWZB120-K66X76X50ZW | Подшипник игольчатый |
Загрузка ...
|
|
| 34 | TR2P411010004 | Шестерня |
Загрузка ...
|
|
| 35 | TC05412030004 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 36 | FT800.37.119 | Муфта зубчатая I-IV |
Загрузка ...
|
|
| 37 | TR2P411010005 | Шестерня ведомая |
Загрузка ...
|
|
| 38.2 | TM5Q411010021 | Маслоизмеритель |
Загрузка ...
|
|
| 38.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38.3 | TK4110101400 | Ввёртыш |
Загрузка ...
|
|
| 39 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 40 | GBT5783-M16X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 41 | TR2P411050014 | Вал |
Загрузка ...
|
|
| 42 | TK4210003600 | Фиксатор |
Загрузка ...
|
|
| 43 | GBT3452.1-46.2X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 44 | GBT5783-M10X50-8.8-O | Болт |
Загрузка ...
|
|
| 45 | TR2P411050017 | Штырь |
Загрузка ...
|
|
| 46 | GBT893.1-75 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 47 | TR2P411050003 | Втулка поворотная |
Загрузка ...
|
|
| 48 | GBT3452.1-106X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 49 | TR2P411050007 | Пластинка фрикционная |
Загрузка ...
|
|
| 49.1 | TR2P411050008 | Щиток |
Загрузка ...
|
|
| 49.2 | TR2P411050009 | Перегородки |
Загрузка ...
|
|
| 49.3 | TR2P411050015 | Пластинка фрикционная |
Загрузка ...
|
|
| 50 | TX2S411010008 | Крышка нажимная |
Загрузка ...
|
|
| 51 | GBT3452.1-45.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 52 | TM7R484010005 | Датчик |
Загрузка ...
|
|
| 53 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 54 | TG1204.42-02 | Подушка |
Загрузка ...
|
|
| 54 | TG1204.42-03 | Подушка |
Загрузка ...
|
|
| 54 | TG1204.42-04 | Подушка |
Загрузка ...
|
|
| 55 | TR2P411050021 | Шайба |
Загрузка ...
|
|
| 56 | GBT5789-M14X45-10.9-O | Болт |
Загрузка ...
|
|
| 57 | GBT93-10-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
