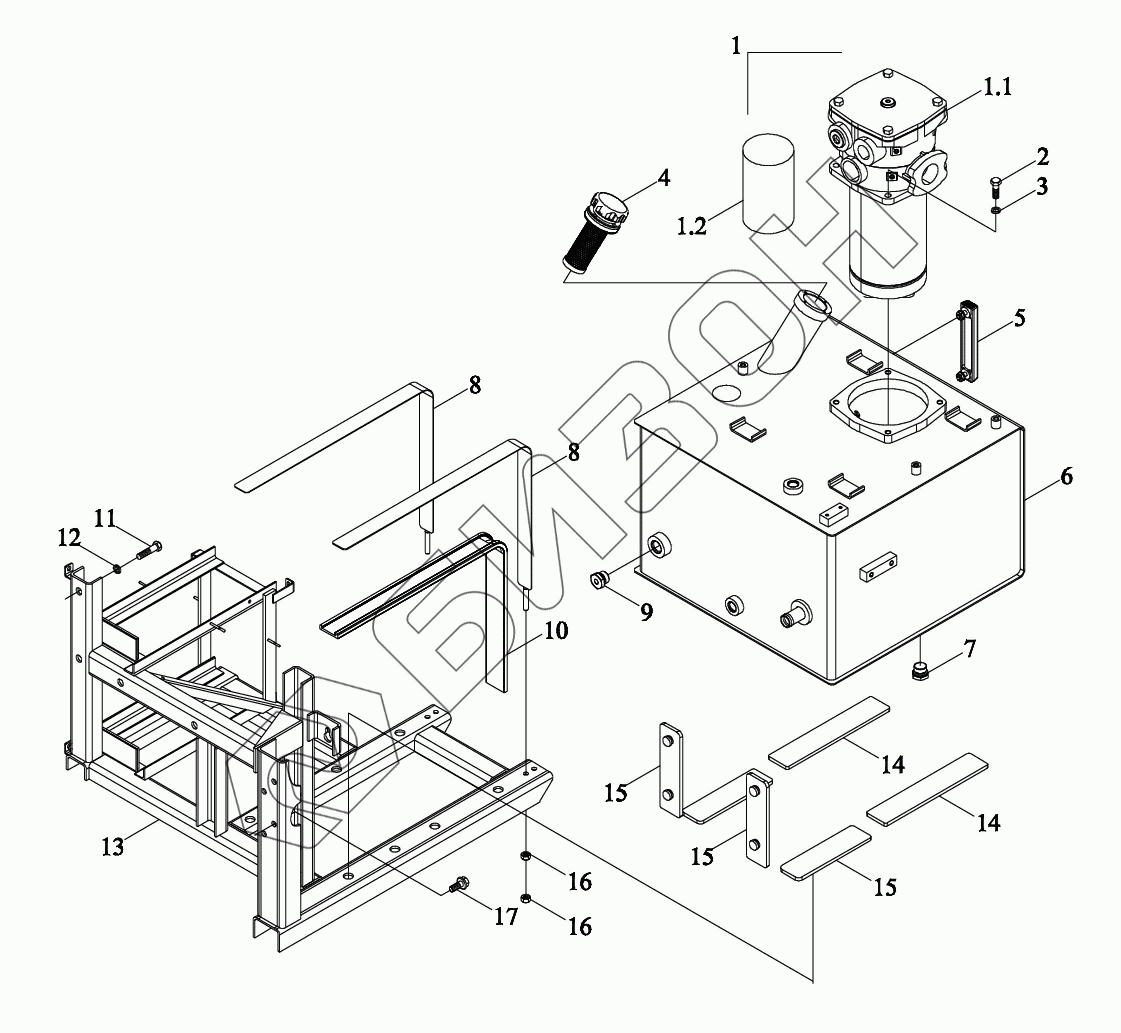

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Бак гидросистемы
1
1.1
1.2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N581020000K | TM7N581020000K | Маслобак гидравлический |
Загрузка ...
|
|
| 1 | TM7N581020009K | Фильтр |
Загрузка ...
|
|
| 1.1 | TM7N581020016K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 1.2 | TM7N581020017K | Фильтр возврата масла |
Загрузка ...
|
|
| 2 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 4 | TK5810111000 | Фильтр |
Загрузка ...
|
|
| 5 | TK5810114000 | Датчик уровня жидкости |
Загрузка ...
|
|
| 6 | TM7N581020001K | Кронштейн гидравлического бака |
Загрузка ...
|
|
| 7 | TC04553010011K | Ввёртыш |
Загрузка ...
|
|
| 8 | TM7N581020007K | Хомут гибкий |
Загрузка ...
|
|
| 9 | TM6W402010004 | Разъем датчика температуры |
Загрузка ...
|
|
| 10 | TM7N581020015K | Лента резиновая |
Загрузка ...
|
|
| 11 | GBT5783-M16X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 13 | TM7N581020010K | Кронштейн |
Загрузка ...
|
|
| 14 | TG1854.581C-05 | Подушка |
Загрузка ...
|
|
| 15 | TK5810000200 | Прокладка резиновая |
Загрузка ...
|
|
| 16 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 17 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
