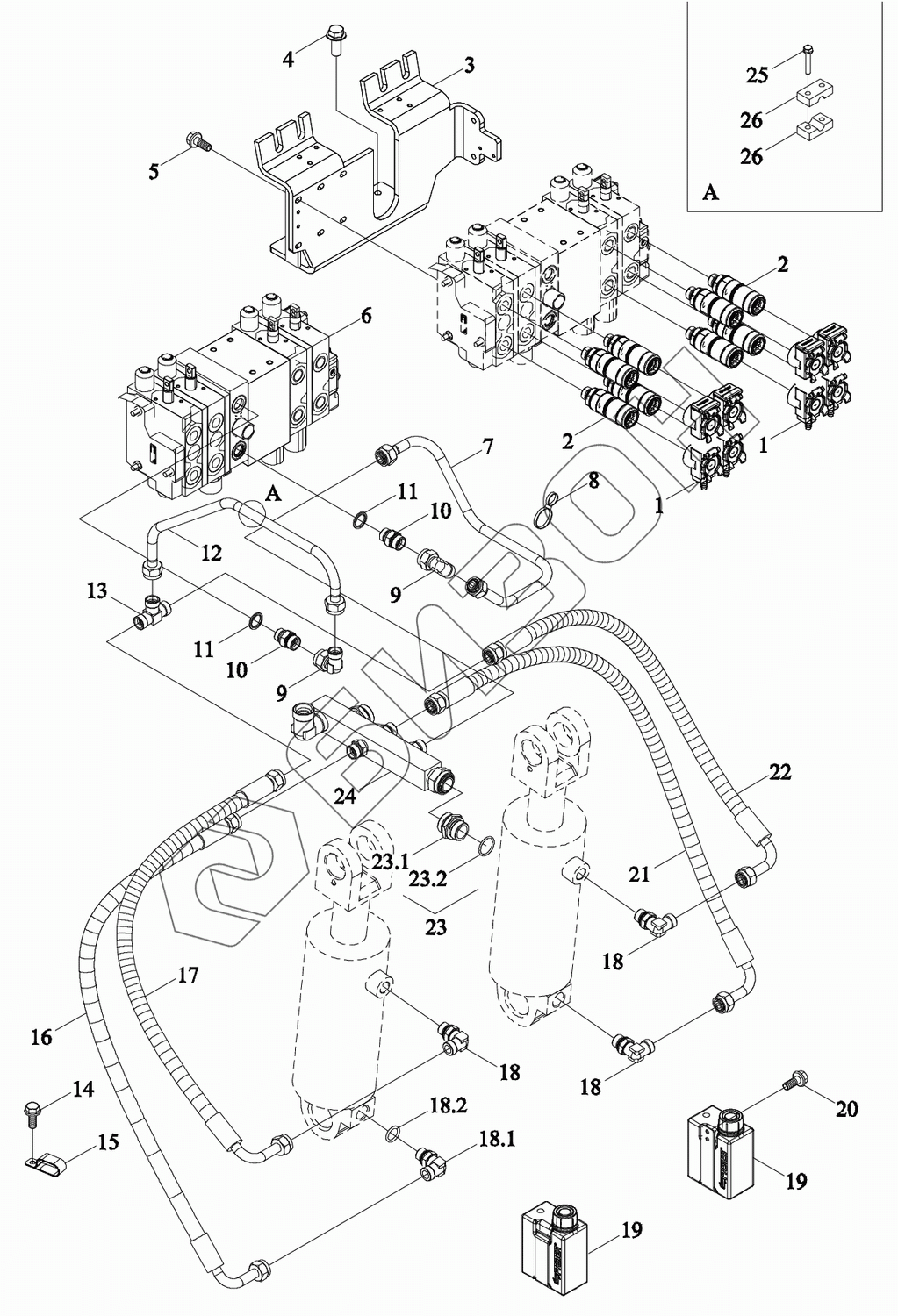

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Маслопровод 1
1
1
2
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18.1
18.2
19
19
20
21
22
23.1
23.2
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N582020000K | TM7N582020000K | Маслопровод |
Загрузка ...
|
|
| 1 | TK5820872000 | Покрышка, защищающая от пыли |
Загрузка ...
|
|
| 2 | TK5820871000 | Стык |
Загрузка ...
|
|
| 3 | TK5820008000 | Рама монтажная |
Загрузка ...
|
|
| 4 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TK5820001000 | Распределитель |
Загрузка ...
|
|
| 7 | TK5820855000 | Труба откачивающая |
Загрузка ...
|
|
| 8 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 9 | GBT3754-S16 | Штуцер уголок |
Загрузка ...
|
|
| 10 | GBT3733-S16A | Штуцер |
Загрузка ...
|
|
| 11 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 12 | TK5820858000 | Маслопровод |
Загрузка ...
|
|
| 13 | GBT3745-S16 | Муфта |
Загрузка ...
|
|
| 14 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TG1204.812-06 | Зажим трубный |
Загрузка ...
|
|
| 16 | TK5820866000 | Маслопровод |
Загрузка ...
|
|
| 17 | TK5820868000 | Труба откачивающая |
Загрузка ...
|
|
| 18.1 | GBT3738-S16 | Штуцер соединительный |
Загрузка ...
|
|
| 18.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | TK5820873000 | Бачек масляный |
Загрузка ...
|
|
| 20 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TK5820867000 | Маслопровод |
Загрузка ...
|
|
| 22 | TK5820869000 | Труба откачивающая |
Загрузка ...
|
|
| 23.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | TM7N582020002K | Труба откачивающая |
Загрузка ...
|
|
| 25 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TK5820510300 | Зажимы для труб |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
