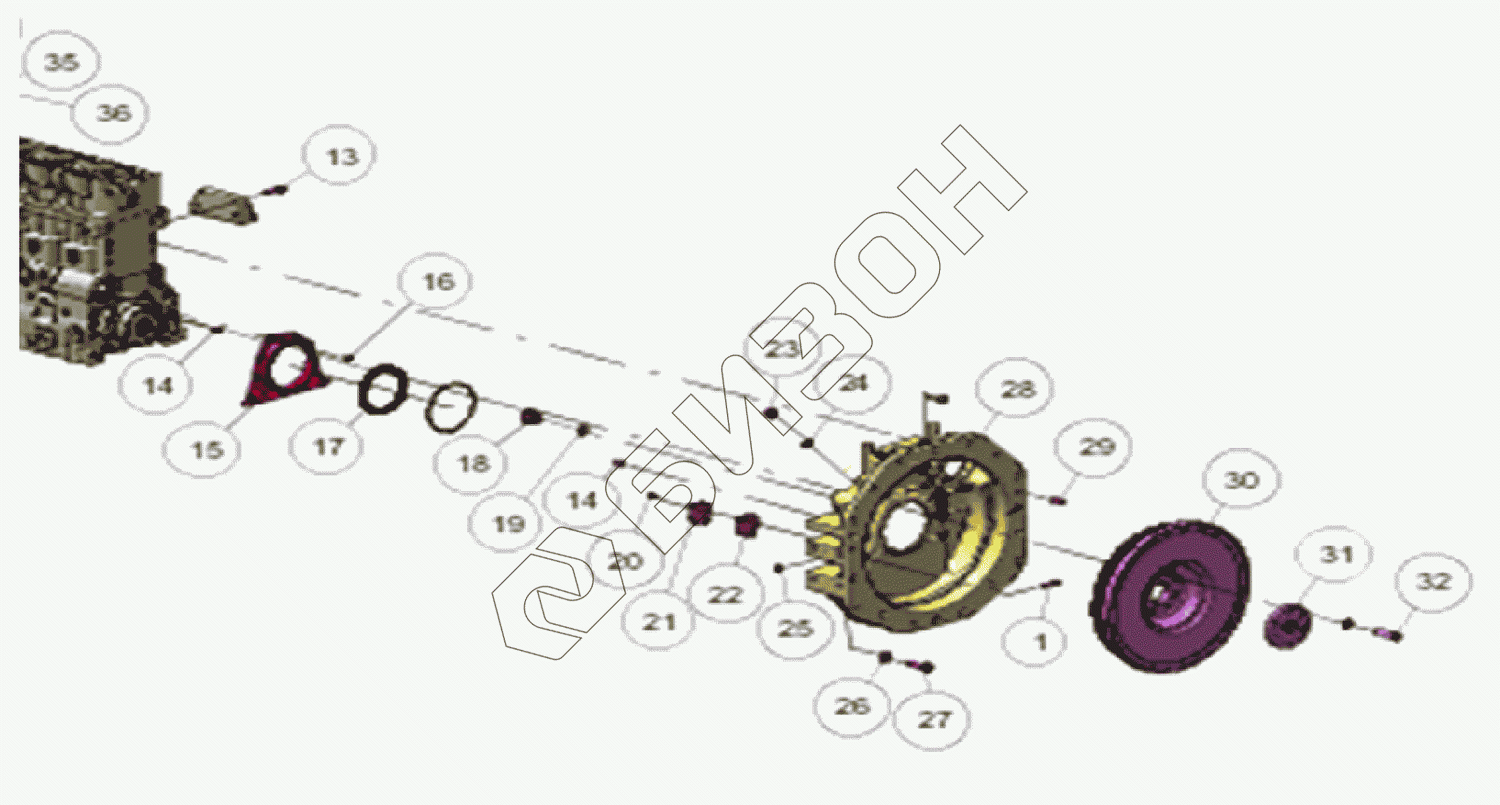

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Картер маховика
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 13 | B00005535 | Болт с фланцем |
Загрузка ...
|
|
| 14 | B00000102 | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | D02A-115-01B | Накладка |
Загрузка ...
|
|
| 16 | B00002114 | Болт с фланцем |
Загрузка ...
|
|
| 17 | D02A-118-02B | Сальник заднего конца коленчатого вала |
Загрузка ...
|
|
| 18 | D02C-106-01 | Заглушка поворотного отверстия |
Загрузка ...
|
|
| 19 | B00000300 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | B00002132 | Болт с фланцем |
Загрузка ...
|
|
| 21 | D02C-104-01 | Крышка |
Загрузка ...
|
|
| 22 | D02C-105-01 | Подушка |
Загрузка ...
|
|
| 23 | B00001728 | Заглушка винтовая с шестигранной головкой |
Загрузка ...
|
|
| 24 | B00001549 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 25 | B00000846 | Гайка с фланцем |
Загрузка ...
|
|
| 26 | B00005642 | Шайбы плоские класса А |
Загрузка ...
|
|
| 27 | D02C-110-01 | Болт |
Загрузка ...
|
|
| 28 | S00026133 | Картер маховика |
Загрузка ...
|
|
| 29 | S00005138 | Штырь |
Загрузка ...
|
|
| 30 | S00025748 | Обод |
Загрузка ...
|
|
| 31 | D06B-109-32 | Фланец |
Загрузка ...
|
|
| 32 | D06B-108-06 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
