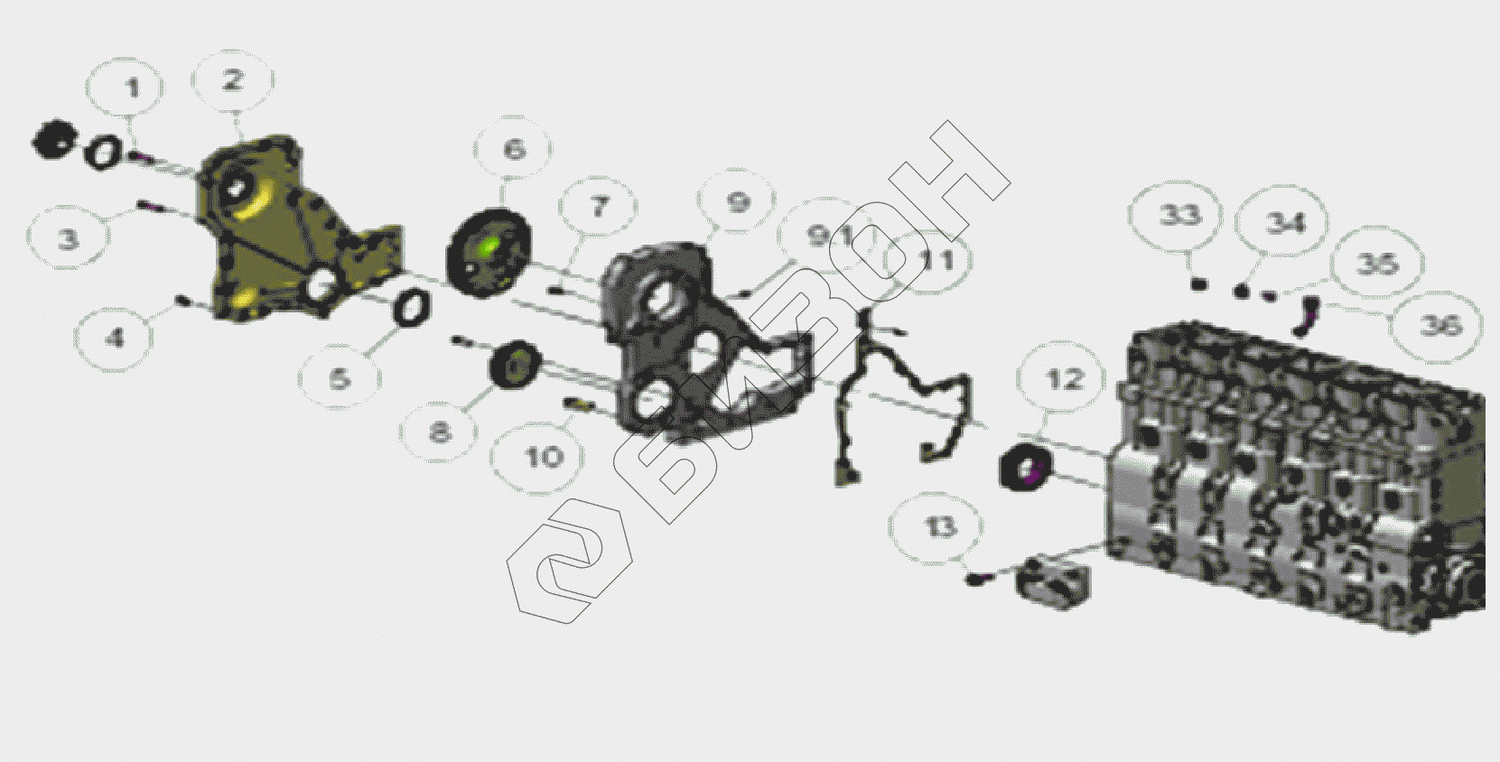

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Редуктор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9.1
10
11
12
13
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N100010000K TM7N100010000K Двигатель в сборе
Загрузка ...
1 B00002147 Болт с фланцем
Загрузка ...
2 D02B-102-40 Редуктор
Загрузка ...
3 B00002150 Болт с фланцем
Загрузка ...
4 D02B-300-01 Болт с фланцем
Загрузка ...
5 D02B-104-02A Сальник
Загрузка ...
6 D07-103-800 Колесо зубчатое
Загрузка ...
7 B00002135 Болт с фланцем
Загрузка ...
8 D07-104-40 Колесо зубчатое
Загрузка ...
9 S00023791 Ввёртыш
Загрузка ...
9.1 D04-132-01 Ввёртыш
Загрузка ...
10 B00002062 Болт с фланцем
Загрузка ...
11 D02A-129-40 Подушка
Загрузка ...
12 D07-101-30A Колесо зубчатое
Загрузка ...
13 B00005535 Болт с фланцем
Загрузка ...
33 D02A-163-01 Ввёртыш
Загрузка ...
34 B00005641 Кольцо прокладное
Загрузка ...
35 D02B-126-01 Кольцо проставочное
Загрузка ...
36 S00017813 Стык
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
