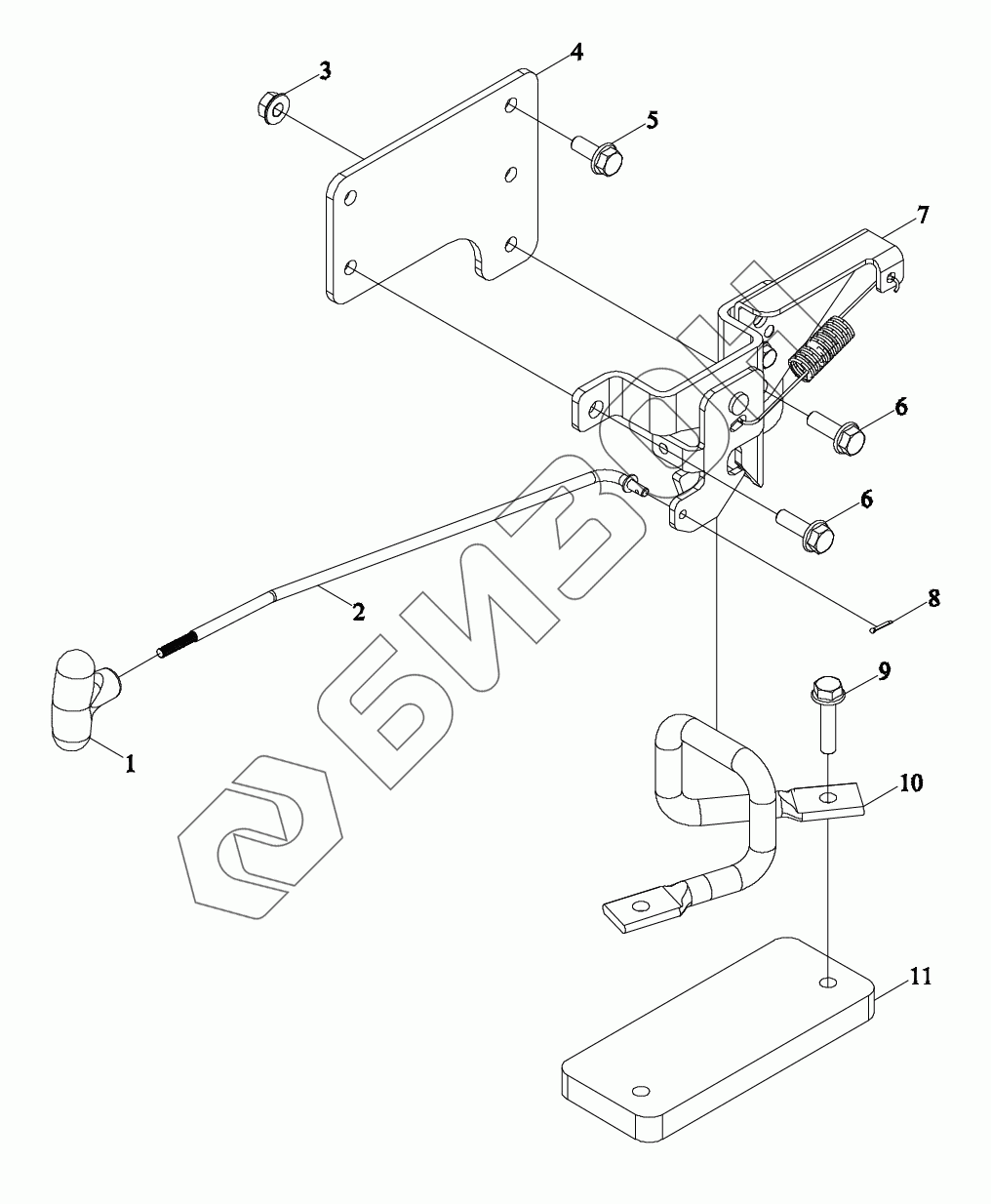

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм блокировки капота

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1S473010000 TN1S473010000 Механизм блокировки капота в сборе
Загрузка ...
1 TG2S473010004 Рукоятка
Загрузка ...
2 TN1S473010001 Тяга
Загрузка ...
3 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
4 TN2P473020001 Плита монтажная
Загрузка ...
5 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
6 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
7 TS06473010002 Замок капота
Загрузка ...
8 GBT91-1.6X10-A0P Шплинт
Загрузка ...
9 GBT5789-M8X35-8.8-A2L Болт с фланцем
Загрузка ...
10 TS04473010015 Стойка запора
Загрузка ...
11 TN2P473020002 Лист прокладочный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
