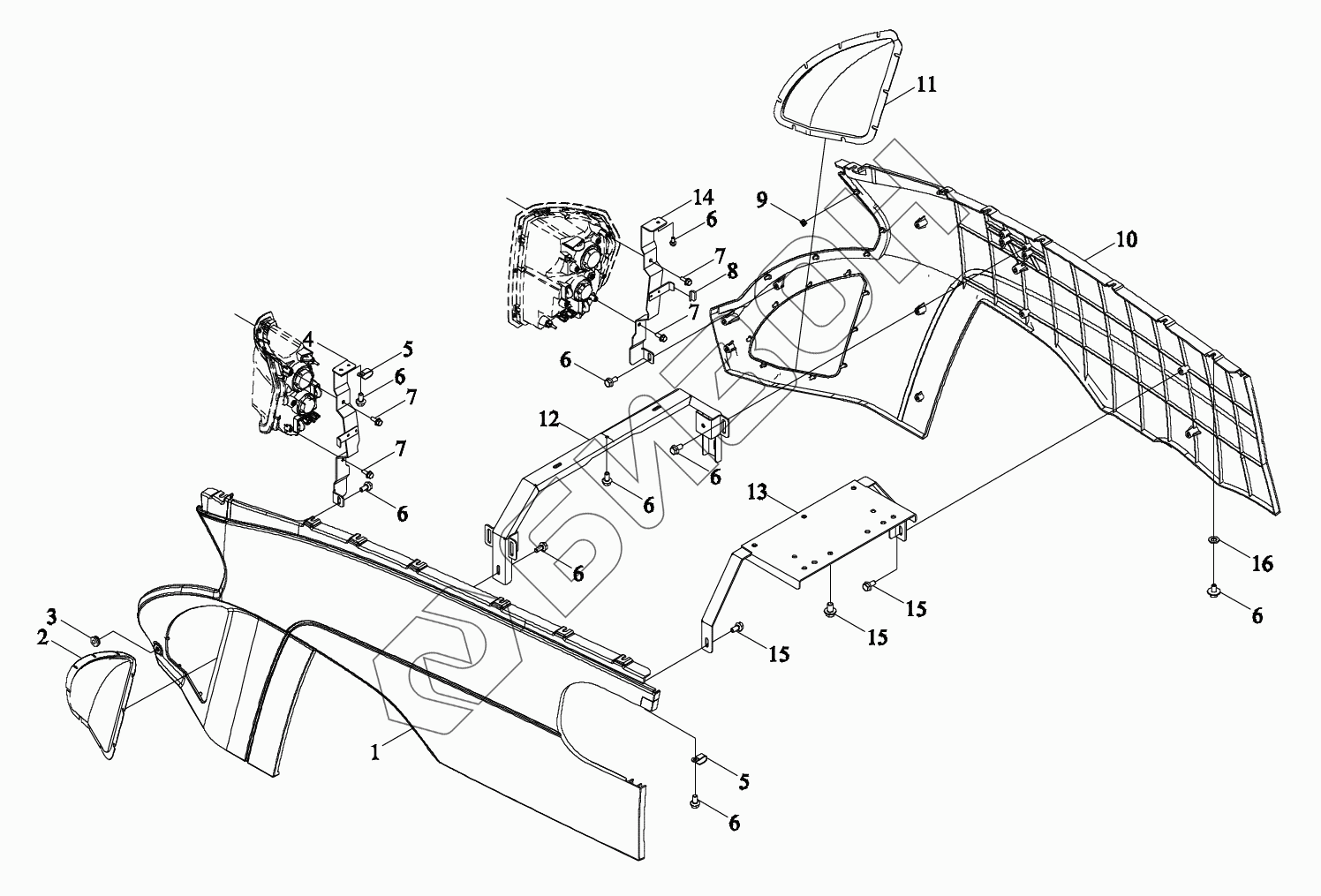

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Монтажный блок капота 3
1
2
3
4
5
5
6
6
6
6
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N471010001K | TM7N471010001K | Капот |
Загрузка ...
|
|
| TM7N471010000K | TM7N471010000K | Капот в сборе |
Загрузка ...
|
|
| 1 | TN1S471041002 | Лист левосторонний капота |
Загрузка ...
|
|
| 2 | TN1S471041007 | Сетка |
Загрузка ...
|
|
| 3 | TN1S471041080 | Втулка резиновая |
Загрузка ...
|
|
| 4 | TN1S471041020 | Упор |
Загрузка ...
|
|
| 5 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TS06451011269 | Подушка |
Загрузка ...
|
|
| 9 | Q39308 | Гайка |
Загрузка ...
|
|
| 10 | TN1S471041003 | Лист правосторонний капота |
Загрузка ...
|
|
| 11 | TN1S471041008 | Сетка |
Загрузка ...
|
|
| 12 | TN1S471041040 | Траверса |
Загрузка ...
|
|
| 13 | TN1S471041070 | Тяга поперечная |
Загрузка ...
|
|
| 14 | TN1S471041030 | Упор |
Загрузка ...
|
|
| 15 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
