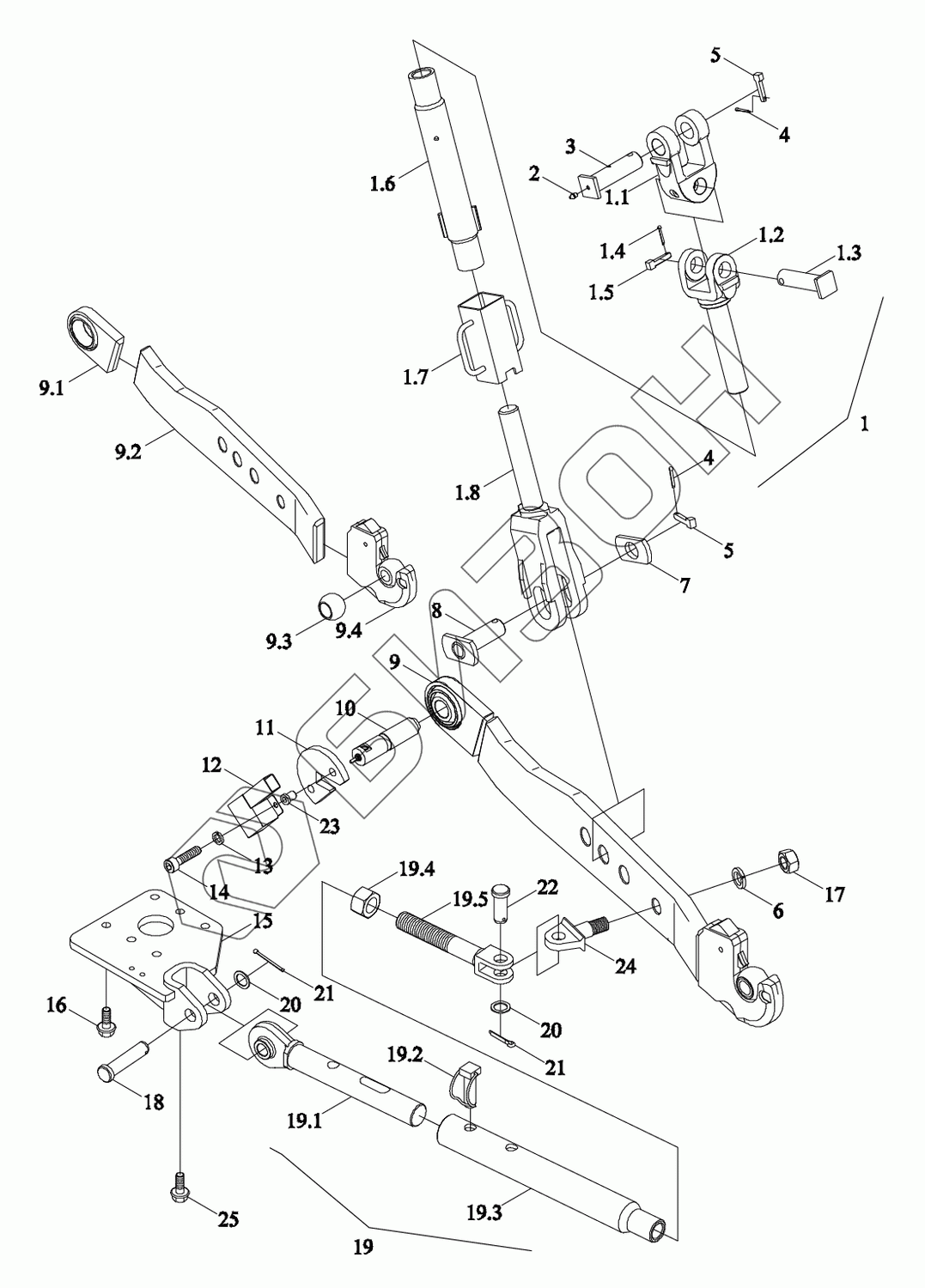

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Навеска 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
19
19.1
19.2
19.3
19.4
19.5
20
20
21
21
22
23
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N561010000 TM7N561010000 Подвеска
Загрузка ...
1 TK5610011000 Рычаг подъемный
Загрузка ...
1.1 TK5610002400a Вилка соединительная
Загрузка ...
1.2 TG1654.56B.4.1-01a Вилка верхняя
Загрузка ...
1.3 TG1654.56B.4.3-01a Штифт соединительный
Загрузка ...
1.4 GBT91-4X28-A3L Шплинт
Загрузка ...
1.5 TR2P561010017 Ось
Загрузка ...
1.6 TK5610015000 Канал спиральный
Загрузка ...
1.7 TK5610017000 Оболочка
Загрузка ...
1.8 TK5610014000 Вилка соединительная
Загрузка ...
2 JBT7940.1-M8X1 Пресс-масленка
Загрузка ...
3 TG4S561040011 Штифт соединительный
Загрузка ...
4 GBT91-4X28-A3L Шплинт
Загрузка ...
5 TR2P561010017 Ось
Загрузка ...
6 GBT93-27-A3L Шайба стандартная пружинная
Загрузка ...
7 TK5610001400 Ободок
Загрузка ...
8 TK5610007000 Штифт соединительный
Загрузка ...
9 TM7N561010005 Тяга нижняя
Загрузка ...
10 P7P55101117 Датчик
Загрузка ...
11 TK5610101300 Плита ограничительная
Загрузка ...
12 TK5610009000 Кожух защитный
Загрузка ...
13 GBT93-10-A3L Гровер
Загрузка ...
14 GBT70.1-M10X40-8.8 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
15 TN1S561010008 Кронштейн
Загрузка ...
16 GBT5789-M20X50-10.9-A9L Болт с фланцем
Загрузка ...
17 GBT6170-M27-8-A4L Гайка шестигранная
Загрузка ...
19 TK5610113000 Рычаг ограничительный
Загрузка ...
19.1 TK5610119000 Рычаг ограничительный
Загрузка ...
19.2 TG4S561090008 Штырь запирающий
Загрузка ...
19.3 TK5610002700 Трубка проводная
Загрузка ...
19.4 TK5610002900 Гайка
Загрузка ...
19.5 TK5610002800 Вилка регулирующая
Загрузка ...
20 FT800.56.262 Шайба
Загрузка ...
21 GBT91-5X50-A3L Шплинт
Загрузка ...
22 TN2P561010017 Штифт фиксирующий
Загрузка ...
23 TG1204.56E-04 Втулка отсечная
Загрузка ...
25 GBT5789-M20X45-10.9-A9L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
