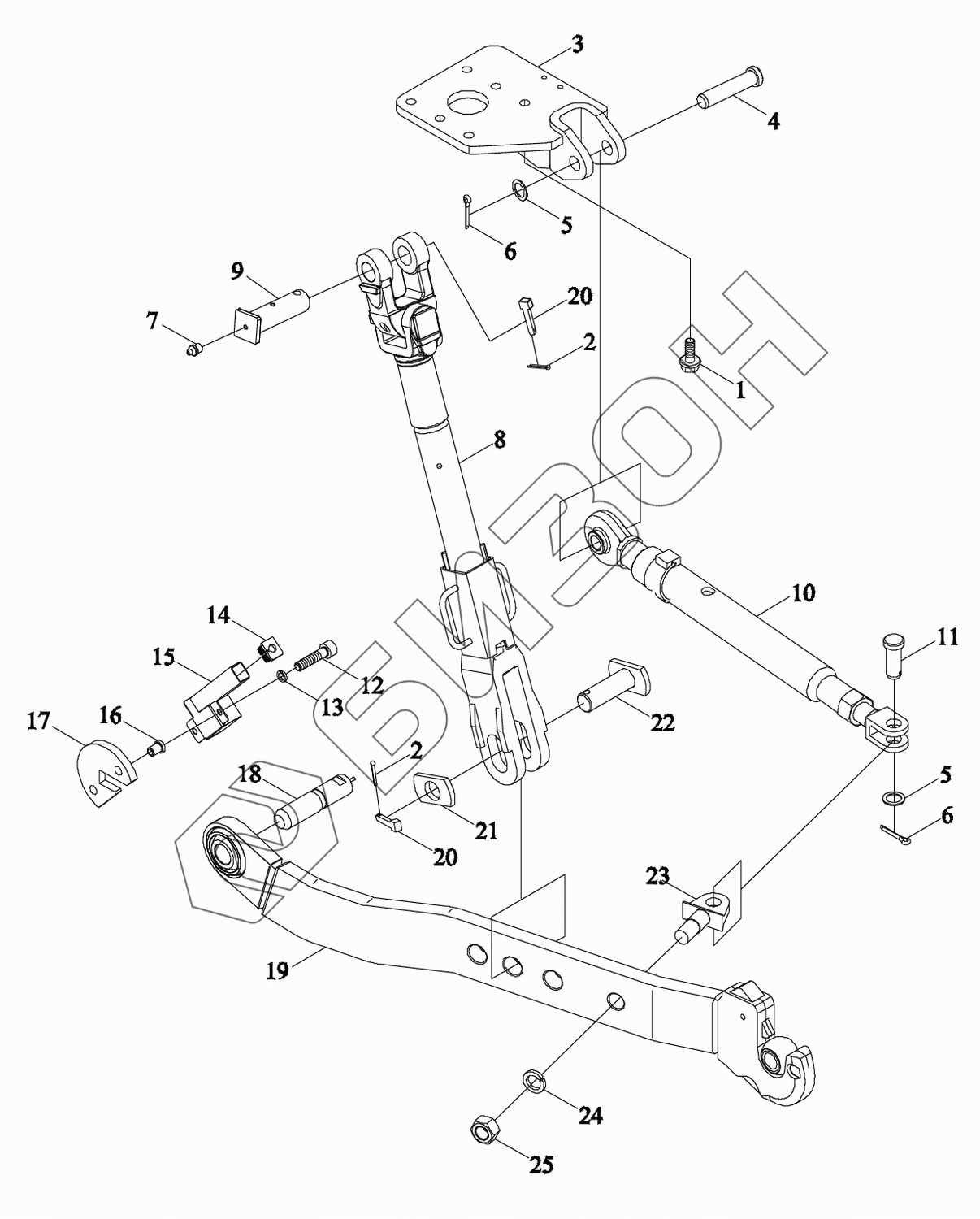

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Навеска 2
1
2
2
3
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N561010000 | TM7N561010000 | Подвеска |
Загрузка ...
|
|
| 1 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 3 | TN1S561010012 | Кронштейн |
Загрузка ...
|
|
| 5 | FT800.56.262 | Шайба |
Загрузка ...
|
|
| 6 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 7 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 8 | TK5610011000 | Рычаг подъемный |
Загрузка ...
|
|
| 9 | TG4S561040011 | Штифт соединительный |
Загрузка ...
|
|
| 10 | TM7N561010003 | Рычаг ограничительный |
Загрузка ...
|
|
| 11 | TN2P561010017 | Штифт фиксирующий |
Загрузка ...
|
|
| 12 | GBT70.1-M10X40-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | TG1204.56E-06 | Заглушка |
Загрузка ...
|
|
| 15 | TK5610008000 | Кожух защитный |
Загрузка ...
|
|
| 16 | TG1204.56E-04 | Втулка отсечная |
Загрузка ...
|
|
| 17 | TK5610101300 | Плита ограничительная |
Загрузка ...
|
|
| 18 | P7P55101117 | Датчик |
Загрузка ...
|
|
| 19 | TM7N561010010 | Тяга нижняя |
Загрузка ...
|
|
| 20 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 21 | TK5610001400 | Ободок |
Загрузка ...
|
|
| 22 | TK5610007000 | Штифт соединительный |
Загрузка ...
|
|
| 24 | GBT93-27-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 25 | GBT6170-M27-8-A4L | Гайка шестигранная |
Загрузка ...
|
|
| 26 | TP8C561010059 | Основание опорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
