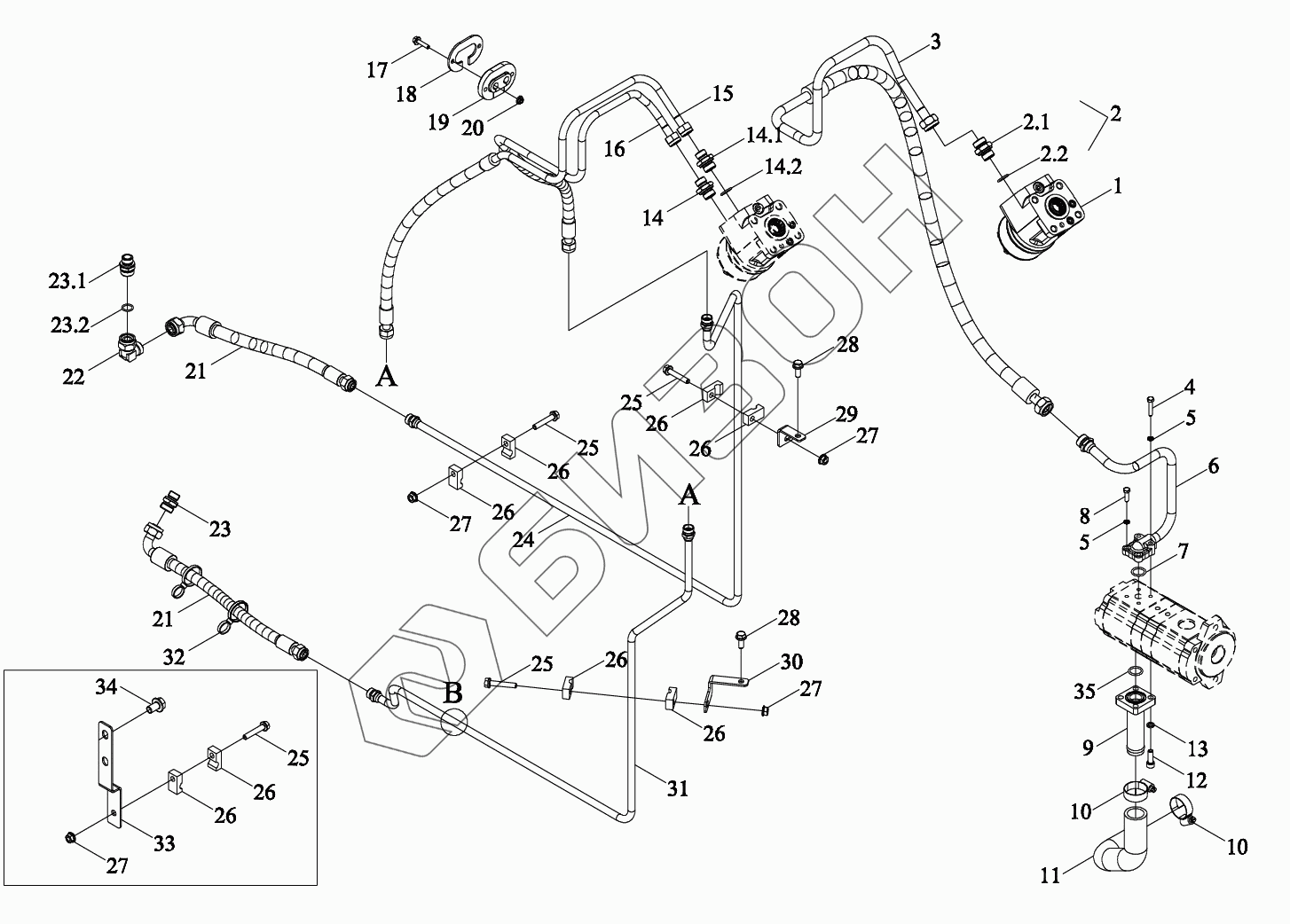

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Трубопровод гидравлического рулевого механизма 1
1
2.1
2.2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
14.1
14.2
15
16
17
18
19
20
21
21
22
23.1
23.2
24
25
25
25
25
26
26
26
26
26
26
26
26
27
27
27
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N402020000K | TM7N402020000K | Трубопровод механизма рулевого управления в сборе |
Загрузка ...
|
|
| 1 | BZF0097-013 | Механизм рулевой |
Загрузка ...
|
|
| 2.1 | TS12402010003 | Штуцер |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | TN1S402020001 | Маслопровод |
Загрузка ...
|
|
| 4 | GBT70.1-M6X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 6 | TM7N402030001 | Труба отвода масла |
Загрузка ...
|
|
| 7 | GBT3452.1-19.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 8 | GBT70.1-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 9 | TM7N402020001K | Труба масловсасывающая |
Загрузка ...
|
|
| 10 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 11 | TM7N402020020K | Шланг всасывания масла |
Загрузка ...
|
|
| 12 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 13 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 14.1 | GE20D18.24.93.5-01 | Штуцер соединительный |
Загрузка ...
|
|
| 14.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | TM7N402020024K | Цилиндр рулевого механизма |
Загрузка ...
|
|
| 16 | TM7N402020025K | Маслопровод |
Загрузка ...
|
|
| 17 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TN1S402020011 | Кламмер |
Загрузка ...
|
|
| 19 | TS17402040007 | Подушка |
Загрузка ...
|
|
| 20 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | TK4020256000 | Маслопровод |
Загрузка ...
|
|
| 22 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | TK4020417000 | Труба стальная |
Загрузка ...
|
|
| 25 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TG1654.402-07 | Зажим трубный |
Загрузка ...
|
|
| 27 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 28 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TK4020001400 | Кронштейн |
Загрузка ...
|
|
| 30 | TK4020001600 | Кронштейн |
Загрузка ...
|
|
| 31 | TM7N402020022K | Труба стальная |
Загрузка ...
|
|
| 32 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 33 | TK4020102200 | Кронштейн |
Загрузка ...
|
|
| 34 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 35 | GBT3452.1-26.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
