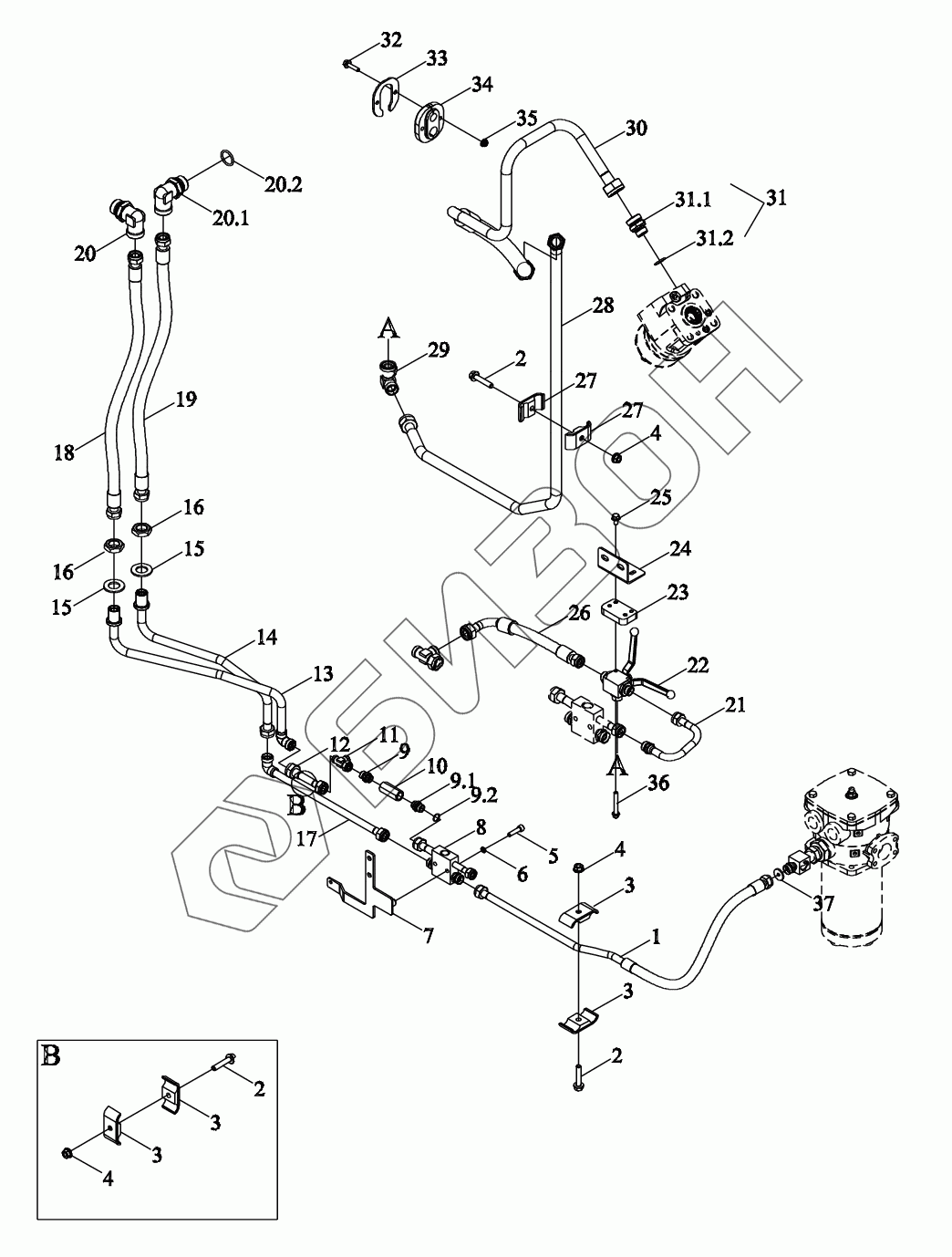

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Трубопровод гидравлического рулевого механизма 2
1
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9.1
9.2
10
11
12
13
14
15
15
16
16
17
18
19
20.1
20.2
21
22
23
24
25
26
27
27
28
29
30
31.1
31.2
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N402020000K | TM7N402020000K | Трубопровод механизма рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TM7N402020016K | Труба откачивающая |
Загрузка ...
|
|
| 2 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TH02402010054 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 4 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | GBT70.1-M10X40-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 7 | TM7N402020012K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 8 | TM7N402020008K | Блок клапанный |
Загрузка ...
|
|
| 9.1 | TS08582080022 | Соединитель конечный прямой M27E-L18 |
Загрузка ...
|
|
| 9.2 | GBT19674.2-M27X2E | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 11 | TM7N402020023K | Зажим трехпустотной трубы |
Загрузка ...
|
|
| 12 | TM7N402020010K | Маслопровод |
Загрузка ...
|
|
| 13 | TM7N402020017K | Труба подачи масла |
Загрузка ...
|
|
| 14 | TM7N402020018K | Труба отвода масла |
Загрузка ...
|
|
| 15 | GBT97.1-30-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | GBT6173-M30X2-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 17 | TM7N402020015K | Труба откачивающая |
Загрузка ...
|
|
| 18 | TM7N403020002K | Шланг |
Загрузка ...
|
|
| 19 | TM7N403020005K | Труба откачивающая |
Загрузка ...
|
|
| 20.1 | GBT3738-L22 | Уголок |
Загрузка ...
|
|
| 20.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 21 | TM7N402020011K | Труба жесткая |
Загрузка ...
|
|
| 22 | TR2S402120001 | Клапан |
Загрузка ...
|
|
| 23 | TM7N402020021K | Лист прокладочный |
Загрузка ...
|
|
| 24 | TM7N402020006K | Кронштейн |
Загрузка ...
|
|
| 25 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TM7N402020013K | Шланг |
Загрузка ...
|
|
| 27 | TC03402310020 | Хомут |
Загрузка ...
|
|
| 28 | TM7N402020014aK | Маслопровод |
Загрузка ...
|
|
| 29 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 30 | TM7N402020003aK | Шланг |
Загрузка ...
|
|
| 31.1 | BZF0050.1-0550001 | Штуцер |
Загрузка ...
|
|
| 31.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 33 | TH02402010064 | Кламмер |
Загрузка ...
|
|
| 34 | TN1S402010007 | Подушка амортизационная |
Загрузка ...
|
|
| 35 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 36 | GBT16674.1-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 37 | TN1S402090004 | Плита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
