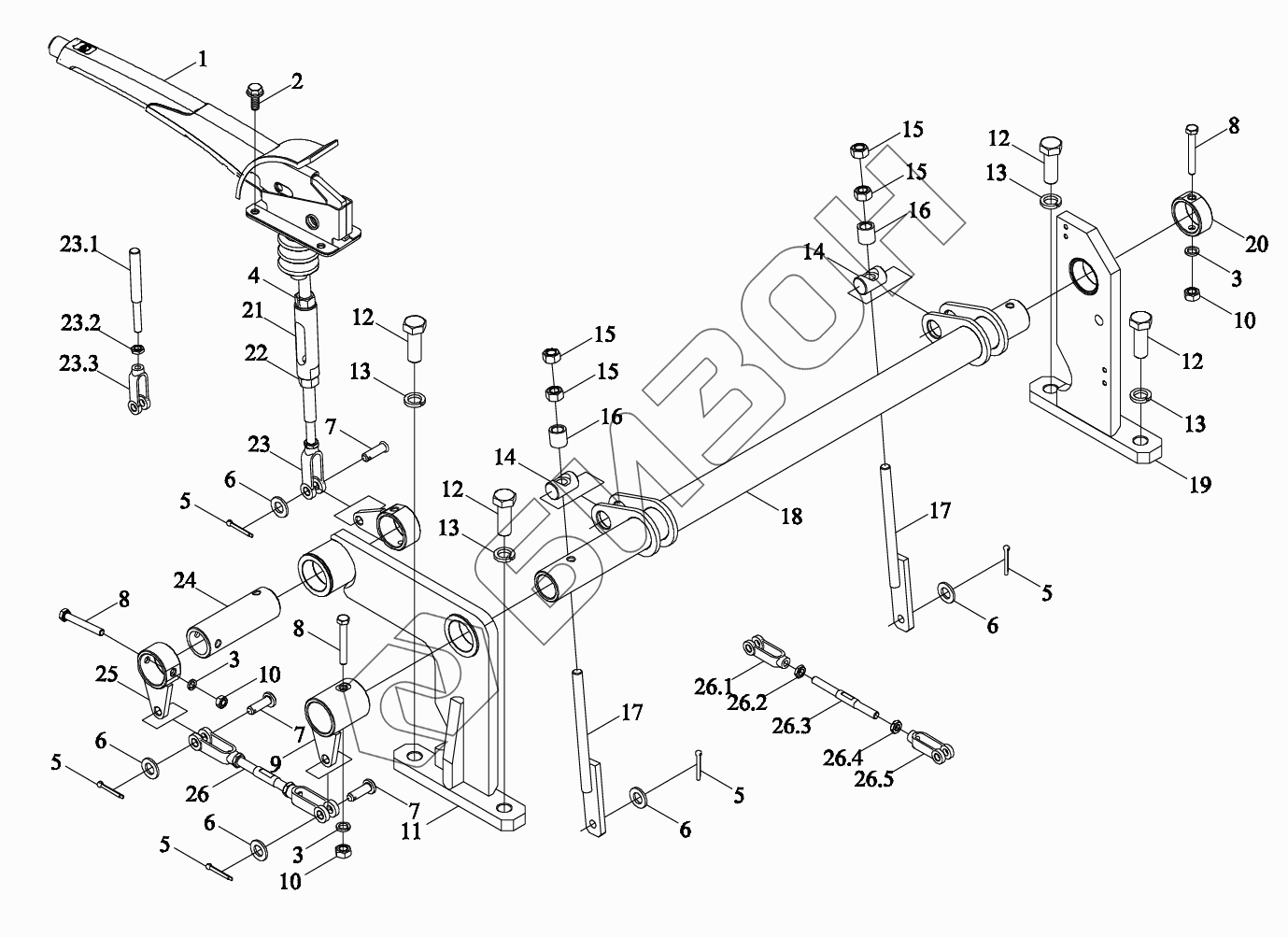

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Блок стояночного тормоза 1
1
2
3
3
3
4
5
5
5
5
5
6
6
6
6
6
7
7
8
8
8
9
10
10
10
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
17
18
19
20
21
22
23
23.1
23.2
23.3
24
25
26
26.1
26.2
26.3
26.4
26.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S435020000 | TN1S435020000 | Механизм управления стояночным тормозом в сборе |
Загрузка ...
|
|
| 1 | TN1S435020014 | Ручка |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый M8X20-8.8-A2L |
Загрузка ...
|
|
| 3 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 4 | GBT6171-M14X1.5-8-A3L | Гайка M14X1.5-8-A3L |
Загрузка ...
|
|
| 5 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 6 | GBT95-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT882-B10X32-A3L | Штифт B10X32-A3L |
Загрузка ...
|
|
| 8 | GBT5783-M8X60-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TN1S435020001 | Стрела поворотная |
Загрузка ...
|
|
| 10 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 M8-8-A2L |
Загрузка ...
|
|
| 11 | TN1S435020005 | Основание опорное |
Загрузка ...
|
|
| 12 | GBT5783-M16X45-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | GBT93-16-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 14 | TK4350001500 | Ось |
Загрузка ...
|
|
| 15 | GBT6170-M12-8-A3L | Гайка шестигранная M12-8-A3L |
Загрузка ...
|
|
| 16 | TK4350001400 | Втулка ограничительная |
Загрузка ...
|
|
| 17 | TK4350008000 | Тяга |
Загрузка ...
|
|
| 18 | TK4350005000 | Вал |
Загрузка ...
|
|
| 19 | TN1S435010001 | Основание опорное |
Загрузка ...
|
|
| 20 | TK4350000700 | Втулка отсечная |
Загрузка ...
|
|
| 21 | TA820.212-03 | Втулка регулирующая |
Загрузка ...
|
|
| 22 | GBT6171-M14X1.5-LH-8-A3L | Гайка M14X1.5-LH-8-A3L |
Загрузка ...
|
|
| 23 | TN1S435020011 | Шатун |
Загрузка ...
|
|
| 23.1 | TN1S435020012 | Шатун |
Загрузка ...
|
|
| 23.2 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 23.3 | FT800.21.240 | Вилка рычага переднего колеса |
Загрузка ...
|
|
| 24 | TN1S435020004 | Вал |
Загрузка ...
|
|
| 25 | TN1S435020002 | Стрела поворотная |
Загрузка ...
|
|
| 26 | TN1S435020008 | Тяга |
Загрузка ...
|
|
| 26.1 | FT800.21.240 | Вилка рычага переднего колеса |
Загрузка ...
|
|
| 26.2 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 26.3 | TN1S435020009 | Тяга нижняя |
Загрузка ...
|
|
| 26.4 | GBT6173-M10X1-LH-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 26.5 | FT800.21.241 | Вилка рычага заднего колеса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
