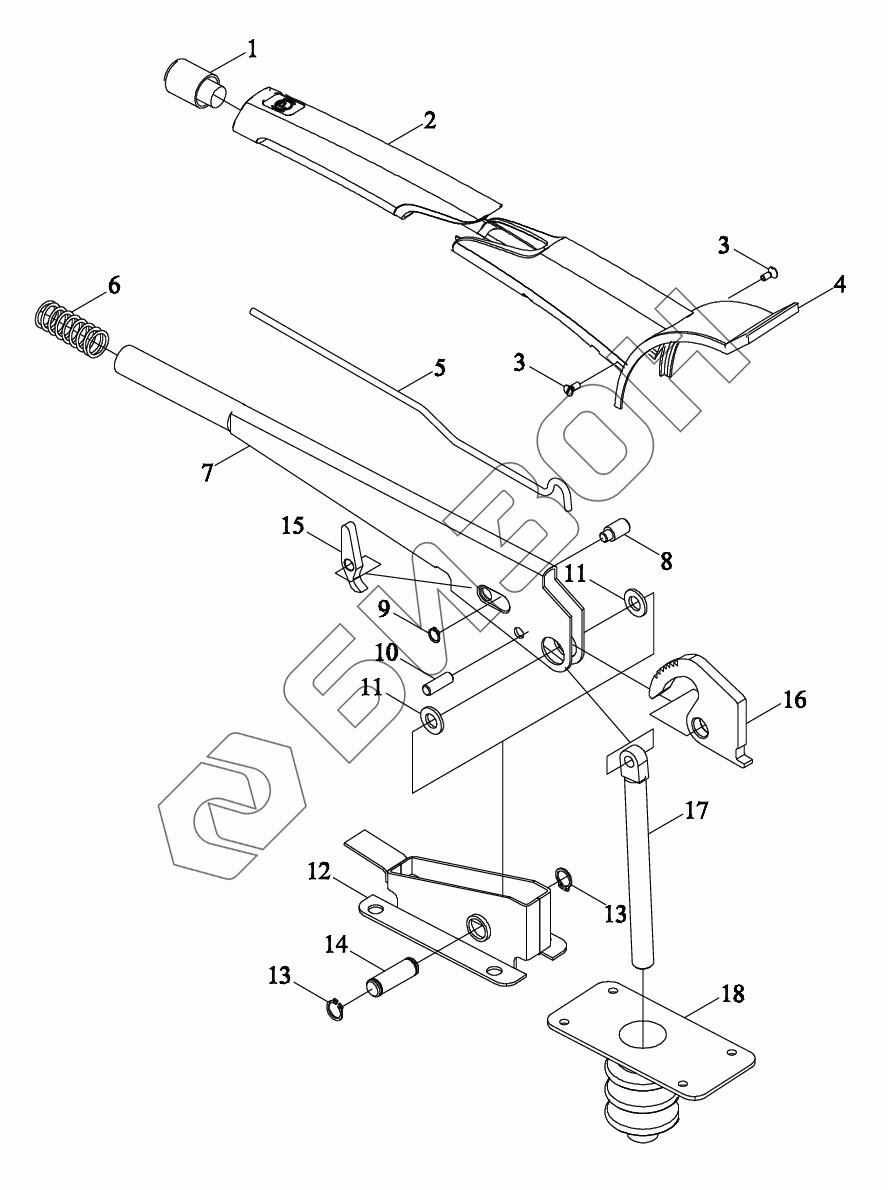

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Блок стояночного тормоза 2
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TN1S435020000 | TN1S435020000 | Механизм управления стояночным тормозом в сборе |
Загрузка ...
|
|
| TN1S435020014 | TN1S435020014 | Ручка |
Загрузка ...
|
|
| 1 | TS04433020009 | Кнопка |
Загрузка ...
|
|
| 2 | TS04433020008 | Крышка |
Загрузка ...
|
|
| 3 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 4 | TS04433020010 | Кожух - обтекатель |
Загрузка ...
|
|
| 5 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 6 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 7 | FT800A.21.044 | Ручка |
Загрузка ...
|
|
| 8 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 9 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 11 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 12 | TS06435010005 | Держатель неподвижный |
Загрузка ...
|
|
| 13 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 15 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 16 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 17 | TN1S435020010 | Тяга ручного тормоза |
Загрузка ...
|
|
| 18 | TC05435010010 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
