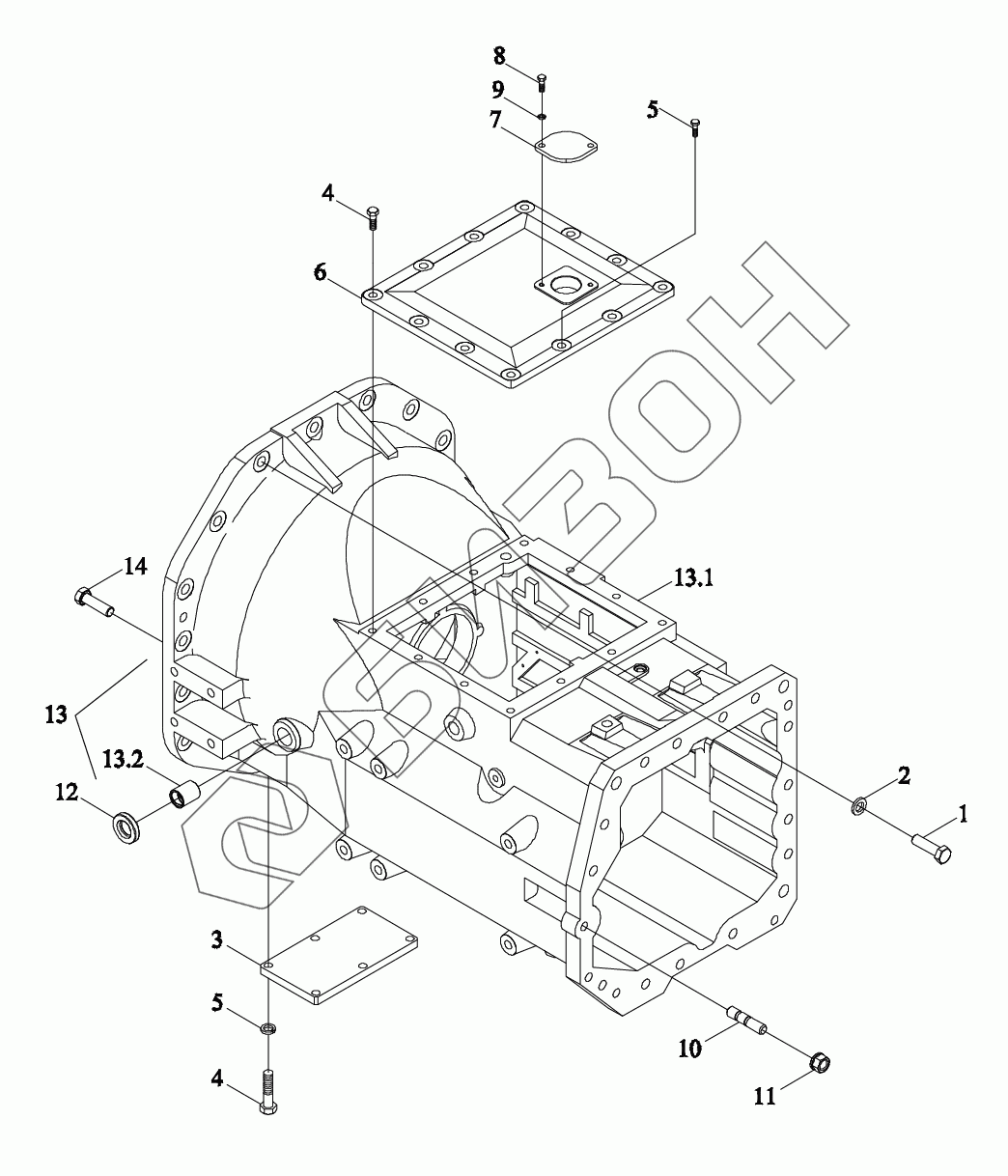

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Корпус коробки скоростей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13.1
13.2
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1S371020000 TN1S371020000 Корпус коробки скоростей в сборе
Загрузка ...
1 GBT5786-M16X1.5X55-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2 TB604.312-04 Шайба
Загрузка ...
3 TN1S371020004 Крышка нижняя
Загрузка ...
4 GBT16674.1-M12X30-10.9-A3L Болт с фланцем
Загрузка ...
5 GBT16674.1-M12X40-10.9-A3L Болт с фланцем
Загрузка ...
6 TN1S371020003 Крышка верхняя
Загрузка ...
7 TK3840001200 Заглушка
Загрузка ...
8 GBT5783-M8X20-10.9-A2L Болт
Загрузка ...
9 GBT93-8-A3L Гровер
Загрузка ...
10 GBT899-AM16-M16X50-10.9-A3L Шпилька с двойной головкой
Загрузка ...
11 SPL-CO-M16-F3 Гайка с фланцем
Загрузка ...
12 GBT9877.1-FB30X42X7D Втулка уплотнительная
Загрузка ...
13 TN1S371020001 Корпус коробки скоростей
Загрузка ...
13.1 TN1S371020002a Корпус картера
Загрузка ...
13.2 TG4S371010003 Втулка
Загрузка ...
14 GBT5783-M16X55-10.9-A3L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
